96 | Hrvatski
2 609 007 125 | (27.3.13) Bosch Power Tools
Ugradnja/zamjena radnog alata (vidjeti slike A –C)  Radni alat kontrolirajte na čvrsto dosjedanje. Pogrešno
ili nesigurno pričvršćeni radni alati mogli bi se tijekom rada
otpustiti i dovesti vas u opasnost.
Ugradnja držača alata (vidjeti sliku D)
Ako bi se SDS-ručica
1 okrenula više nego što je potrebno, dr-
žač alata 14 bi mogao ispasti iz glave prijenosnika.
Držač alata 14 stavite tako u glavu prijenosnika da sa spljošte-
nom stranom sjedne u otvor. SDS-ručicu 1 okrenite u smjeru
kazaljke na satu.
Montirajte i podesite graničnik dubine
Graničnik dubine
12 može se koristiti pri radu sa segmentnim
listovima pile, narovašenim segmentnim listovima pile i se-
gmentnim noževima.
U danom slučaju uklonite već montirani radni alat.
Graničnik 12 pomaknite do graničnika i sa stranom s natpi-
som okrenutom prema gore, preko stezača alata 8, dalje od
glave prijenosnika električnog alata.
Graničnik dubine predviđen je za slijedeće dubine rezanja:
– Sa segmentnim listovima pile ACZ 85 .. promjera 85 mm:
dubina rezanja 8 mm, 10 mm, 12 mm i 14 mm (podaci na
graničniku dubine, velikim slovima i bez zagrada).
– Sa segmentnim listovima pile ACZ 100 .. promjera 100 mm:
dubina rezanja 14 mm, 16 mm, 18 mm i 20 mm (podaci na
graničniku dubine, malim slovima i u zagradama).
Postavite odgovarajući segmentni list pile za željenu dubinu
reza. Gurajte graničnik dubine
12 s prihvata alata 8 u smjeru
usadnika, sve dok ga ne budete mogli slobodno okretati.
Okrenite graničnik dubine
12 tako da željena dubina reza bu-

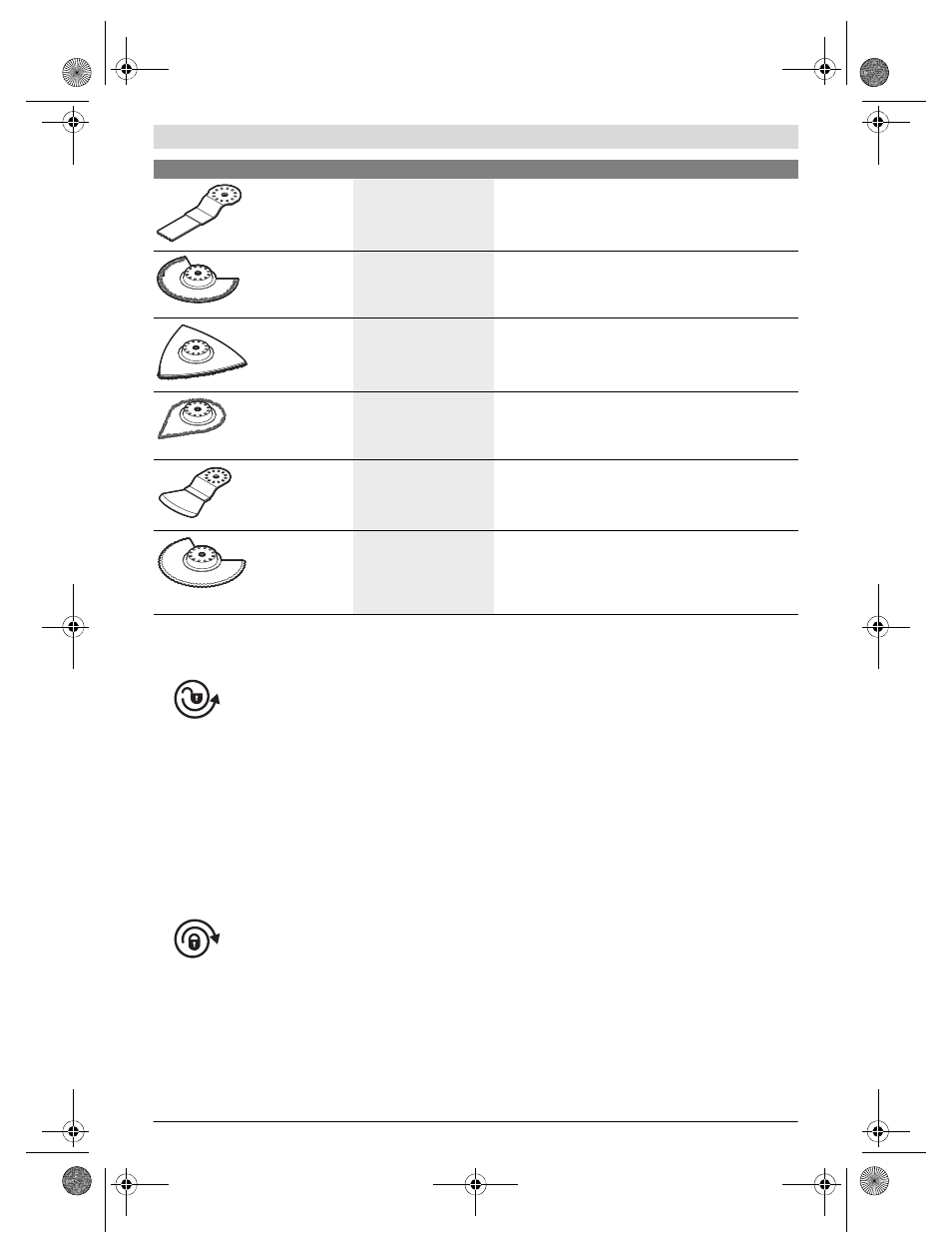

Bimetalni list za
zarezivanje metala Metal (npr. nezakaljeni
čavli, vijci, manji profili),
neželjezni metali Manje rezanje i zarezivanje;
Primjer: skraćivanje uskih profila, odrezivanje elemenata za
pričvršćenje kao što su spajalice
HM-narovašeni-
segmentni listovi
pile Fuge u cementu, meke zid-
ne pločice, plastika armi-
rana staklenim vlaknima i
ostali abrazivni materijali Rezanje uz rub, na uglovima ili na teško dostupnim mjestima;
Primjer: uklanjanje fuga između zidnih pločica za radove
popravaka, izrezi u keramičkim pločicama, gipsanim ploča-
ma ili plastici
HM-ožljebljena
delta ploča Žbuka, ostaci betona,
drvo, abrazivni materijali Turpijanje i brušenje na tvrdoj podlozi;
Primjer: skidanje žbuke ili ostataka ljepila za keramičke plo-
čice (npr. kod zamjene oštećenih keramičkih pločica)
HM-alat s narovaše-
nom oštricom, za
skidanje žbuke Žbuka, fuge, epoksidna
smola, plastika armirana
staklom i ostali abrazivni
materijal Uklanjanje fuga zidnih i podnih keramičkih pločica, kao i
žbuke i ljepila za fuge (i u uglovima pod pravim kutom)
Strugalo, kruto Sagovi, podno obloge Struganje strugalom po tvrdoj podlozi;
Primjer: skidanje ljepila za tepihe i keramičke pločice
Bimetalni segmen-
tni valoviti nož za
rezanje brušenjem Izolacijski materijali, izola-
cijske ploče, podne ploče,
ploče za izolaciju buke od
hodanja, karton, tepih, gu-
ma, koža Odrezivanje mekih materijala
Radni alat Materijal Primjena
 Prema potrebi skinite već montiran radni alat. U tu svrhu
SDS-ručicu 1 izvucite na stranu iz položaja blokiranja.
Za otvaranje držača alata
14, SDS-ručicu
okrenite za cca. 3 okretaja u smjeru suprot-
nom od kazaljke na satu.
Napomena: SDS-ručicu 1 ne okrećite više nego što je po-
trebno, jer bi inače držač alata
14 mogao ispasti iz glave
prijenosnika (za to vidjeti „Ugradnja držača alata“,
stranica 96).
 Izvadite radni alat.
 Navucite novi radni alat (npr. list pile za zarezivanje 9) s
otvorom preko držača alata 14. Pomaknite ga na stezać ala-
ta 8, tako da izrezi alata sjednu na izdanke stezača alata.
Za sigurniji i ugodniji radni položaj, radne alate u proizvolj-
nim raster položajima možete staviti na stezač alata. Alat
stavite tako (kao što je prikazano na slici), da je koljeno
okrenuto prema dolje.
 Za zatvaranje stezača alata 1 SDS-ručicu 14
okrećite u smjeru kazaljke na satu i čvrsto ste-
gnite alat. SDS-ručicu stegnite snagom ruke.
 Ako se SDS-ručica ne nalazi neposredno iznad položaja
blokiranja, u tom je slučaju okrenite u natrag u smjeru su-
protnom od kazaljke na satu, sve dok se ne nađe iznad po-
ložaja blokiranja. SDS-ručica se može okretati u natrag pri
praznom hodu, maksimalno do jednog okreta.
Okrenite SDS-ručicu toliko da se nađe neposredno iznad
položaja blokiranja.
 Pritisnite SDS-ručicu 1 prema dolje, tako da ona čujno
uskoči u položaj blokiranja.
