• a) Дверца
Дверца должна иметь следующие разме-
ры:
- ширина 595-598 мм
- толщина 16-22 мм
Высота (C-Рис. C) зависит от высоты
плинтуса прилегающей мебели.
• b) Петли
Для установки петель необходимо вы-
сверлить два отверстия диаметром 35
мм и глубиной 12,5-14 мм – в зависимо-
сти от глубины дверной фурнитуры - на
внутренней стороне дверцы. Расстояние
между центрами отверстий должно со-
ставлять 416 мм.
Расстояние (B) от верхней кромки двер-
цы до центра отверстия зависит от раз-
меров прилегающей мебели.
Необходимые размеры приведены на
рисунке C.
Петли прикрепляются к дверце с по-
мощью шурупов из комплекта поставки
(2-Рис. B).
• c) Установка дверцы
Прикрепите петли (1) к машине винтами
M5x15 (3-Рис. B). Петли можно регулиро-
вать для компенсации возможной нерав-
номерности толщины дверцы.
Для точного выравнивания дверцы необ-
ходимо ослабить винт (3-Рис. B), отрегу-
лировать дверцу, а затем затянуть винт
обратно.

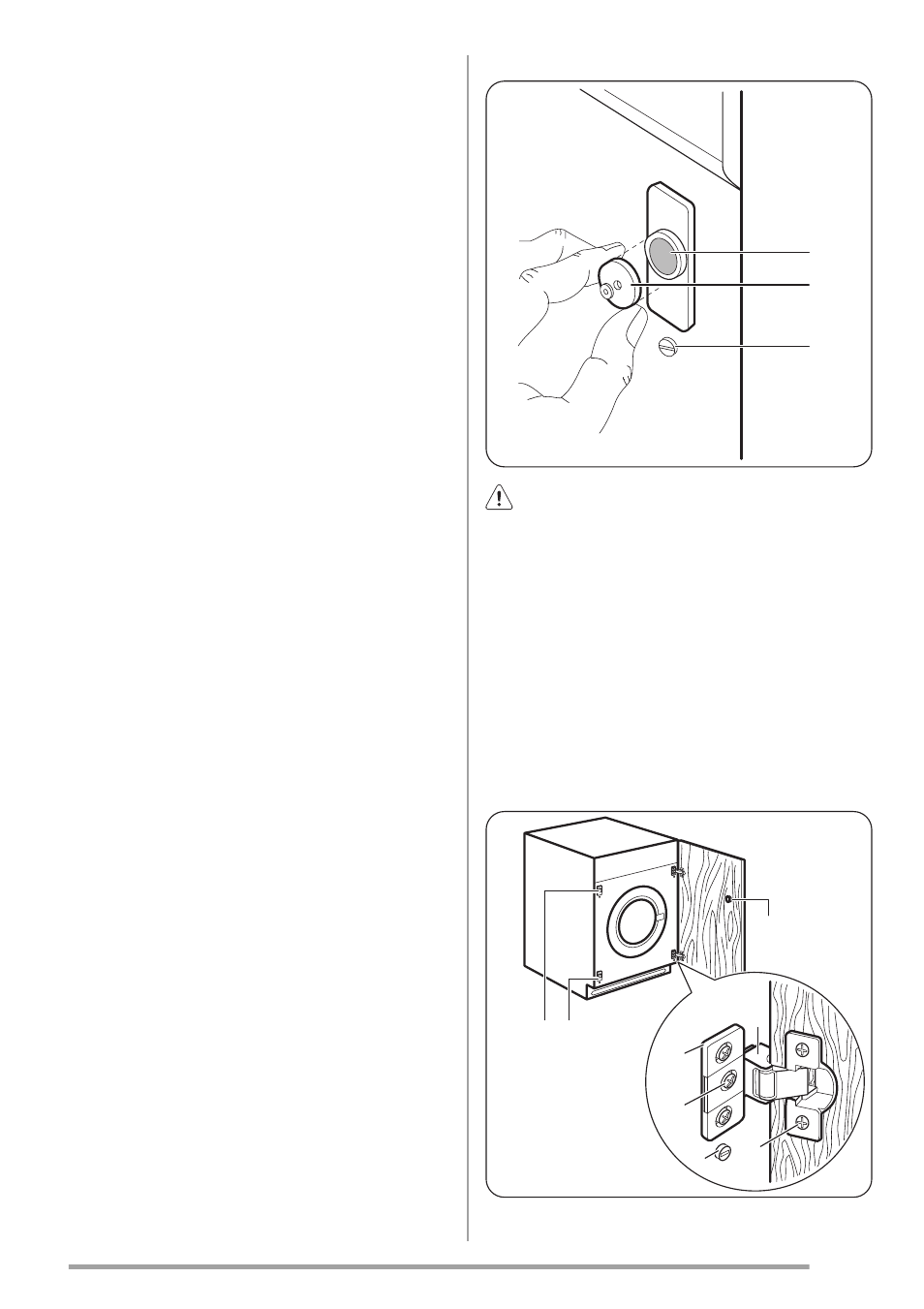

D
4
6
8
ПРЕДУПРЕЖДЕНИЕ! Не удаляйте
шуруп 8!
d) Ответная часть магнита (6)
В приборе предусмотрена фиксация
дверцы с помощью магнита.
Чтобы обеспечить правильную работу
данного устройства, на внутренней сто-
роне дверцы должна быть установлена
ответная часть магнита (6) (стальной
диск + резиновое кольцо). Положение от-
ветной части должно соответствовать
положению магнита (4) на приборе (см.
Рис. D).
E
1
2
3
7
5
6
4
8
