76 | Eesti
1 609 929 M53 | (18.5.09) Bosch Power Tools
Suurim lõikepaksus
Suurim lõikepaksus d
max
sõltub töödeldava
materjali tugevusest.
Seadmega võib lõigata kuni järgmise paksusega
plekki:
Lõiketerade vahekauguse a reguleerimine
f Enne mistahes tööde teostamist elektrilise
tööriista kallal tõmmake pistik
pistikupesast välja.

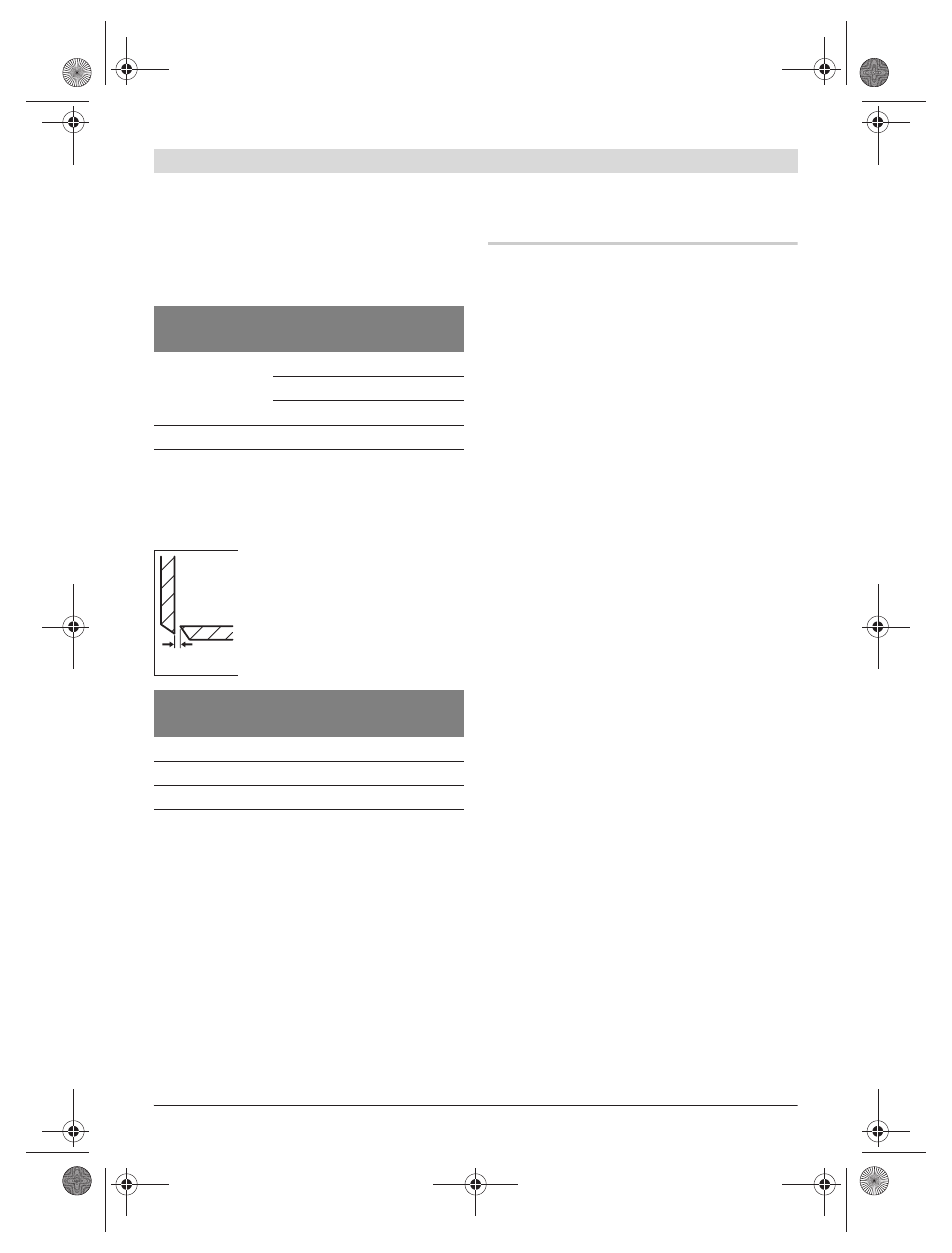

Lõiketerade vahekaugus a (õhu-
vahe terade vahel) sõltub töö-
deldava pleki paksusest d
max
.
Pehmemate või sitkemate materjalide puhul tu-
leb lõiketerade vahekaugust a vähendada, kõva-
de või poorsete materjalide puhul suurendada.
Keerake lahti alumise lõiketera kruvi 7. Regulee-
rimiskruviga 6 reguleerige välja lõiketerade
vahekaugus a. Ülemine lõiketera 4 ja alumine
lõiketera 5 ei tohi üksteist puudutada. Keerake
alumise lõiketera kruvi 7 pingutusmomendiga
3–4 Nm uuesti kinni.
Hooldus ja teenindus
Hooldus ja puhastus
f Enne mistahes tööde teostamist elektrilise
tööriista kallal tõmmake pistik pistikupe-
sast välja.
f Seadme laitmatu ja ohutu töö tagamiseks
hoidke seade ja selle ventilatsiooniavad
puhtad.
Lõiketerade vahetus (vt joonist A)
Ülemine lõiketera 4 ja alumine lõiketera 5 on
ühesugused, kummalgi on neli lõikeserva ja neid
võib üksteisega vahetada.
Kulumise korral keerake lõiketerasid või vahe-
tage need õigeaegselt välja, sest ainult teravad
tarvikud tagavad hea lõikejõudluse ja säästavad
seadet.
Ülemise lõiketera 4 vahetamiseks keerake lahti
kruvi 3, alumise lõiketera 5 vahetamiseks
kruvi 7.
Keerake lõiketerasid 90 ° või paigaldage uus
lõiketera. Alumise lõiketera paigaldamisel 5
veenduge, et see on vastu reguleerimiskruvi 6.
Märkus: Keerake lõiketera üksnes joonisel
näidatud suunas või paigaldage uus lõiketera
joonisel kujutatudasendis. Valesti paigaldatud
lõiketeraga ei ole lõikamine võimalik.
Keerake ülemise lõiketera kruvi 3 või alumise
lõiketera kruvi 7 pingutusmomendiga 3–4 Nm
uuesti kinni. Kontrollige lõiketerade vahekau-
gust a (vt „Lõiketerade vahekauguse a reguleeri-
mine“, lk 76).
Ülemist lõiketera 4 ja alumist lõiketera 5 ei tohi
teritada.
Antud seade on hoolikalt valmistatud ja testitud.
Kui seade sellest hoolimata rikki läheb, tuleb
see lasta parandada Boschi elektriliste
käsitööriistade volitatud remonditöökojas.
Järelepärimiste esitamisel ja tagavaraosade
tellimisel näidake kindlasti ära seadme
andmesildil olev 10-kohaline tootenumber.
Materjal max tugevus
[N/mm 2 ]
d
max
[mm]
teras 400 1,6
600 1,2
800 0,7
Alumiinium 200 2,2
d
max
[mm]
Lõiketerade vahekaugus a
[mm]
0,3 –0,6 0,10
0,8 –1,2 0,25
1,3 –1,6 0,30
a
