Подготовка к использованию
H
Подсоединение соединительного кабеля
системы

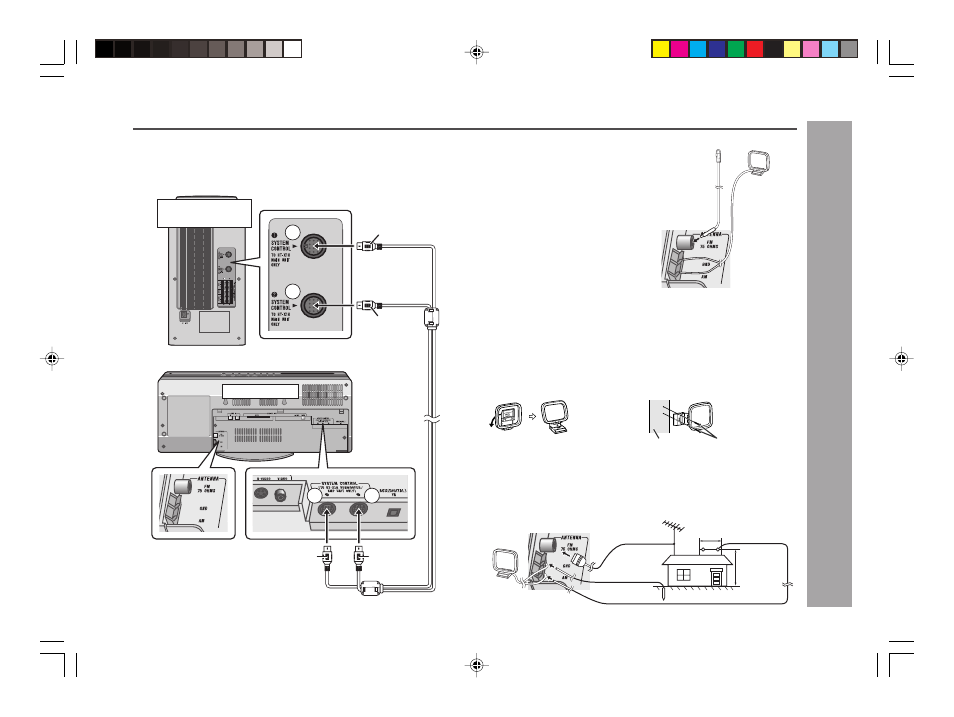

Подсоедините главный блок и блок сабвуфера/усилителя следующим
образом.
1
2
1
2
Черный
Синий
Синий
Черный
Антенные гнезда
Блок сабвуфера/
усилителя
Главный блок
ЧМ-
антенна
Рамочная
АМ-антенна
Шурупы
(не входят в
комплект)
Стена
Рамочная
АМ-антенна
Внешняя АМ-антенна
15 м
7.5 м
Внешняя
ЧМ-антенна
Провод
заземления
Заземляющий стержень
H
Подсоединение антенн
Прилагаемая ЧМ-антенна:
Подсоедините провод ЧМ-антенны к
гнезду FM 75 OHMS и найдите такое
положение провода ЧМ-антенны,
которое обеспечивает самый высокий
уровень принимаемого сигнала.
Прилагаемая рамочная АМ-антенна:
Подсоедините провод рамочной АМ-
антенны к гнездам АМ и GND.
Установите рамочную АМ-антенну в
положение оптимального приема.
Поставьте рамочную АМ-антенну на
полку и т.п. или прикрепите ее к стойке или к стене винтами/шурупами
(не входят в комплект).
Примечание:
Размещение антенны на системе или вблизи сетевого шнура переменного
тока может привести к помехам. Для наилучшего приема размещайте
антенну подальше от системы.
Установка рамочной АМ-антенны:
< Монтаж >
< Крепление на стене >
Внешняя ЧМ- или АМ-антенна:
Используйте внешнюю ЧМ- или АМ-антенну, чтобы добиться более
качественного приема. Проконсультируйтесь с продавцом системы.
При использовании внешней АМ-антенны провод рамочной АМ-антенны
всегда должен быть подсоединен.
