Lietuviškai | 225
Bosch Power Tools
F 016 L70 668 | (3.5.10)

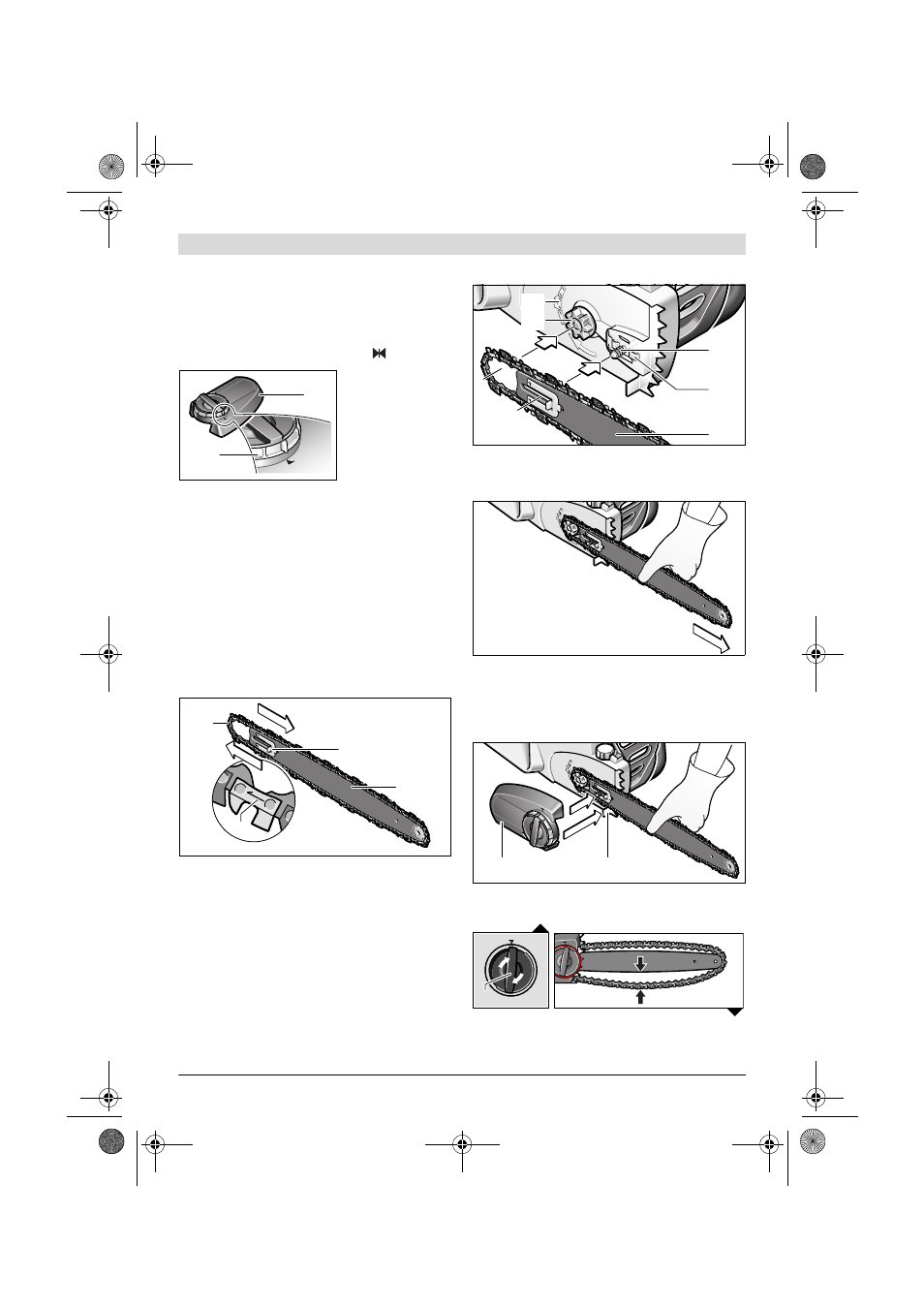

Pjovimo juostos ir grandinės montavimas
(žiūr. pav. A)
– Atsargiai išpakuokite visas dalis.
– Dvi rodyklės ant grandinės įtempimo žiedo
14 ir dangtelio 16 turi sutapti (
).
– Padėkite grandininį pjūklą ant lygaus
pagrindo.
f Leidžiama naudoti tik tokias pjūklo
grandines, kurių grandies storis (pjūvio
plotis) yra 1,1 mm.
– Pjūklo grandinę 11 įdėkite į pjovimo juostos
12 griovelį. Atkreipkite dėmesį į tinkamą
sukimosi kryptį. Pjūklo grandinę palyginkite
su sukimosi krypties simboliu 17. Įsitikinkite,
kad grandinės įtempimo kumštelis 23 būtų
nukreiptas į išorę. Kad pjūklo grandinę 11
būtų lengviau įdėti, pjovimo juostą 12 laikyki-
te vertikaliai.
– Grandinę uždėkite ant grandinės krumpliara-
čio 18, o pjovimo juostą 12 uždėkite taip, kad
prieš ir už tvirtinamojo varžto 21 esančios
pjovimo juostos kreipiamosios 20 įsistatytų į
pjovimo juostos 12 išilginę išpjovą.
– Patikrinkite, ar visos dalys yra tinkamose
vietose ir laikykite pjovimo juostą su grandine
šioje padėtyje.
– Tiksliai uždėkite gaubtą 16 ir įsitikinkite, kad
rodyklės, kaip ir anksčiau, sutampa ir kad
grandinės gaudyklės pirštas 22 yra
specialioje gaubto 16 kreipiamojoje
išpjovoje.
– Pritvirtinkite gaubtą 16 šiek tiek įtempdami
rankenėlę 15.
16
14
12
23
11
17
17
18
20
12
21
22
16
15
