44 | Русский
2 609 140 859 | (23.2.11) Bosch Power Tools

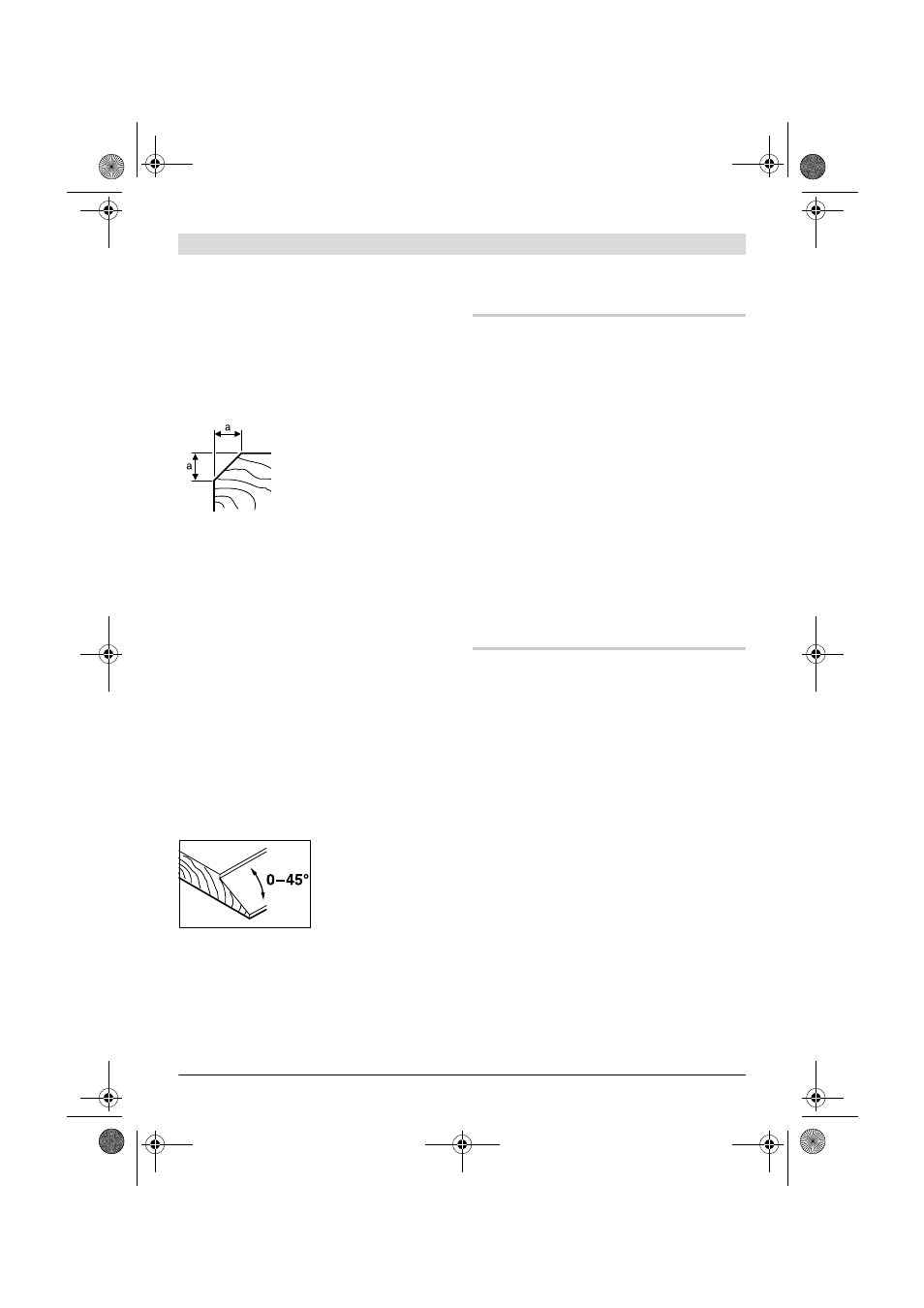

Скашивание кромок (см. рис. Н)
V-образные пазы в передней части подошвы
позволяют быстро и просто снимать фаску с
кромки заготовки. Используйте
соответствующий V-образный паз для
желаемой ширины фаски. Для этого поставьте
рубанок V-образным пазом на кромку детали и
ведите его вдоль детали.
Строгание с параллельным/угловым упором
(см. рис. D–F)
Закрепите параллельный упор 17 или угловой
упор 21 с помощью винта крепления 20 на
электроинструменте. В зависимости от вида
работы закрепите ограничитель глубины
четверти 24 винтом крепления 23 на
электроинструменте.
Отпустите установочную гайку 19 и установите
желаемую ширину четверти по шкале 18.
Крепко затяните установочную гайку 19.
Соответственным образом настройте нужную
глубину выборки четверти с помощью
ограничителя глубины 24.
Повторите несколько раз операцию строгания
до достижения нужной глубины четверти.
Ведите рубанок с боковым усилием прижатия.
Скашивание с угловым упором
Настройте нужный
угол скашивания
четверти и
поверхности с
помощью гайки
настройки угла 22.
Техобслуживание и сервис
Техобслуживание и очистка
f Перед любыми манипуляциями с
электроинструментом вытаскивайте
штепсель из розетки.
f Для обеспечения качественной и безопас-
ной работы следует постоянно содержать
электроинструмент и вентиляционные
щели в чистоте.
Опорный башмак 25 должен всегда легко
поворачиваться и быть чистым.
Если электроинструмент, несмотря на тщатель-
ные методы изготовления и испытания, вый-
дет из строя, то ремонт следует производить
силами авторизованной сервисной мастер-
ской для электроинструментов фирмы Bosch.
Пожалуйста, во всех запросах и заказах
запчастей обязательно указывайте 10-
значный товарный номер по заводской
табличке электроинструмента.
Сервиснoe обслуживаниe и
консультация покупатeлeй
Сервисный отдел ответит на все Ваши вопро-
сы по ремонту и обслуживанию Вашего про-
дукта, а также по запчастям. Монтажные
чертежи и информацию по запчастям Вы
найдете также по адресу:
www.bosch-pt.com
Коллектив консультантов Bosch охотно помо-
жет Вам в вопросах покупки, применения и
настройки продуктов и принадлежностей.
Для региона: Россия, Беларусь, Казахстан
Гарантийное обслуживание и ремонт электро-
инструмента, с соблюдением требований и
норм изготовителя производятся на
территории всех стран только в фирменных
или авторизованных сервисных центрах
«Роберт Бош».
ПРЕДУПРЕЖДЕНИЕ! Использование контра-
фактной продукции опасно в эксплуатации,
может привести к ущербу для Вашего
здоровья. Изготовление и распространение
контрафактной продукции преследуется по
Закону в административном и уголовном
порядке.
Используемый
паз Размер а
(мм)
нет 0 – 4
небольшой 2 – 6
средняя 4 – 9
большой 6 – 10
