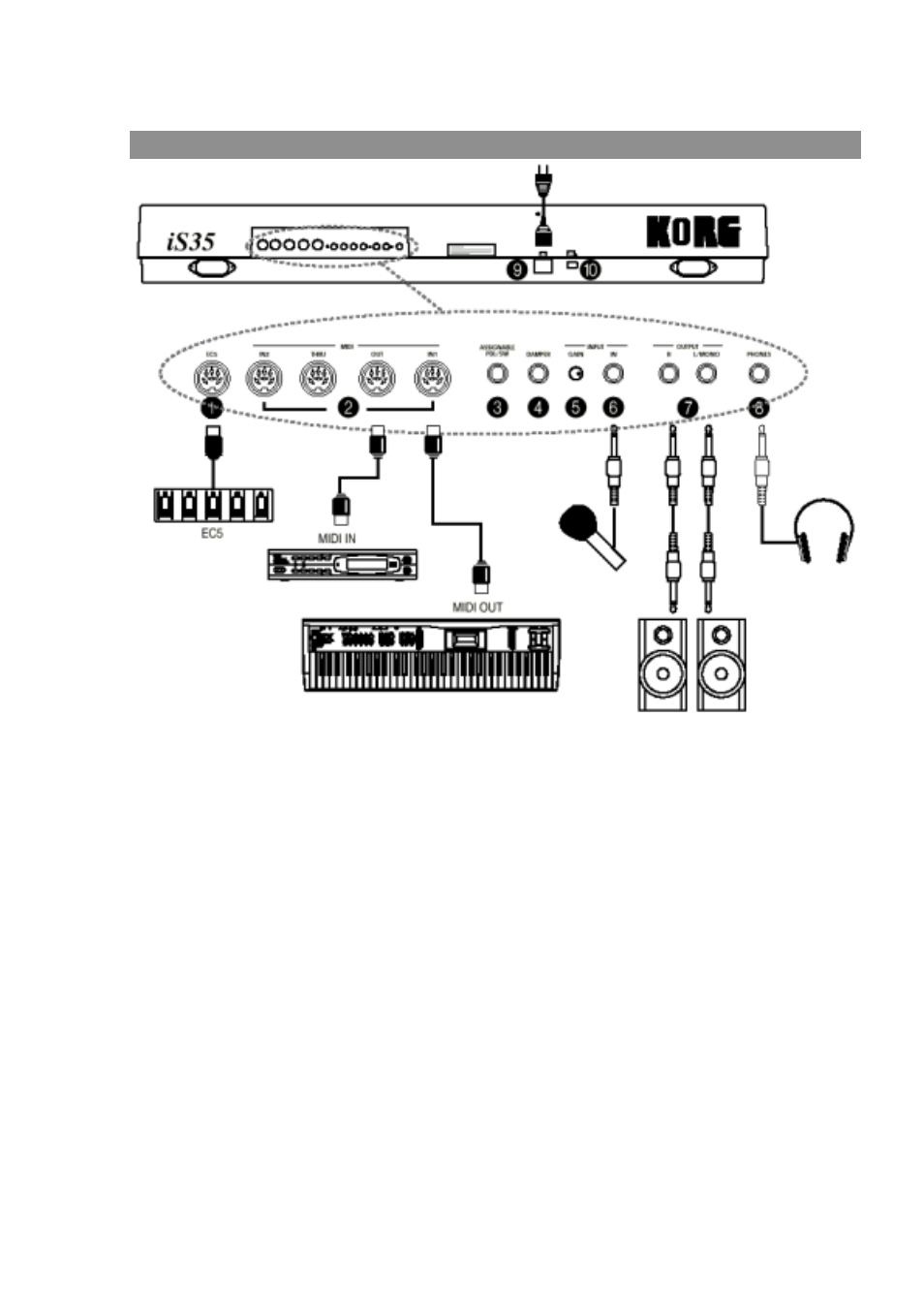

Задняя панель
1. Разъём EC
К этому разъёму вы можете подключить
опциональный внешний контроллер Korg
EC5. Запрограммировать ЕС5 можно на
странице настройки внешнего контроллера
ЕС5 (“Page 15: EC5 external controller”) в
режиме работы с диском/общими
настройками, присвоив каждой из педалей
контроллера свою функцию.
2. MIDI-разъёмы
К этим разъёмам вы можете подключить
другие MIDI-устройства (клавишные
инструменты и компьютеры). Для
подсоединения вам понадобятся специальные
MIDI-шнуры.
•
Разъёмы MIDI IN 1 и MIDI IN 2
Приём MIDI-данных с внешних
устройств. Эти оба разъёма идентичны и
могут использоваться, например, для
одновременного подключения мастер-
клавиатуры к входу MIDI IN 1 и
аккордеона к MIDI IN 2. Сигнал
синхронизации (MIDI Clock) может
одновременно приниматься только по
одному разъёму.
•
Разъём MIDI OUT
Передача MIDI-данных выработанных
iS35 на другие устройства.
•
Разъём MIDI THRU
Последующая передача MIDI-данных,
принятых портами MIDI IN 1 и 2.
3. Разъём ASSIGNABLE PDL/SW
К этому разъёму вы можете подключить
педаль экспрессии, как, например Korg XVP-
10 или EXP-2, или типа переключателя PS-1,
PS-2. Вы можете запрограммировать
выполняемую педалью функцию на странице
14: назначаемая педаль/переключатель
(Assignable pedal/switch) в режиме
Disk/Global.
4. Разъём DAMPER
К этому разъёму вы можете подключить
педаль демпфера, как, например, Korg DS-1
или похожая. Педали демпфера могут иметь
разную полярность. Выберите полярность
вашей педали на странице 18,
«автоматическое сканирование
аккорда/полярность демпфера» (Auto chord
scanning/Damper polarity) в режиме
Disk/Global.
5. Регулятор GAIN
Регулировка чувствительности на входном
разъёме INPUT-IN. Поверните этот регулятор
влево для понижения чувствительности (т.е.
если индикатор сигнала окрашен в
