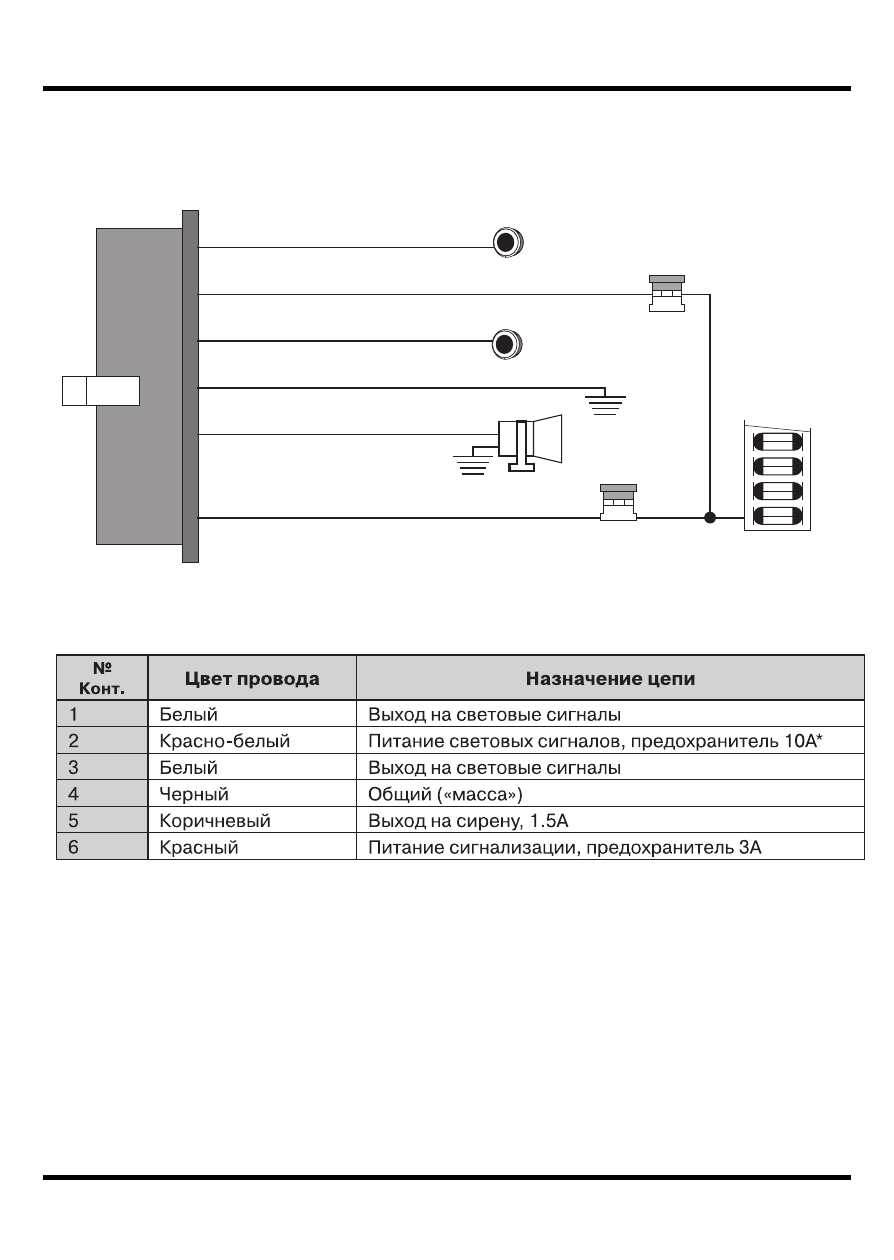

Схема подключения проводов сильноточного 6 контактного
разъема
белый: «+» выход на фонари
белый: «+» выход на фонари
коричневый: выход на сирену «+» 1,5А
черный: « - » питание системы «корпус»
красный: « + » питание системы
предохранитель 3А
предохранитель 10А
красно-белый: питание реле фонарей
автомобильная охранная система руководство по установке
MYSTERY MX 203
7
Расположение проводов в разъёме и их назначение
* Красно белый провод соединен с красным проводом после предохранителей.
