SRP-275II

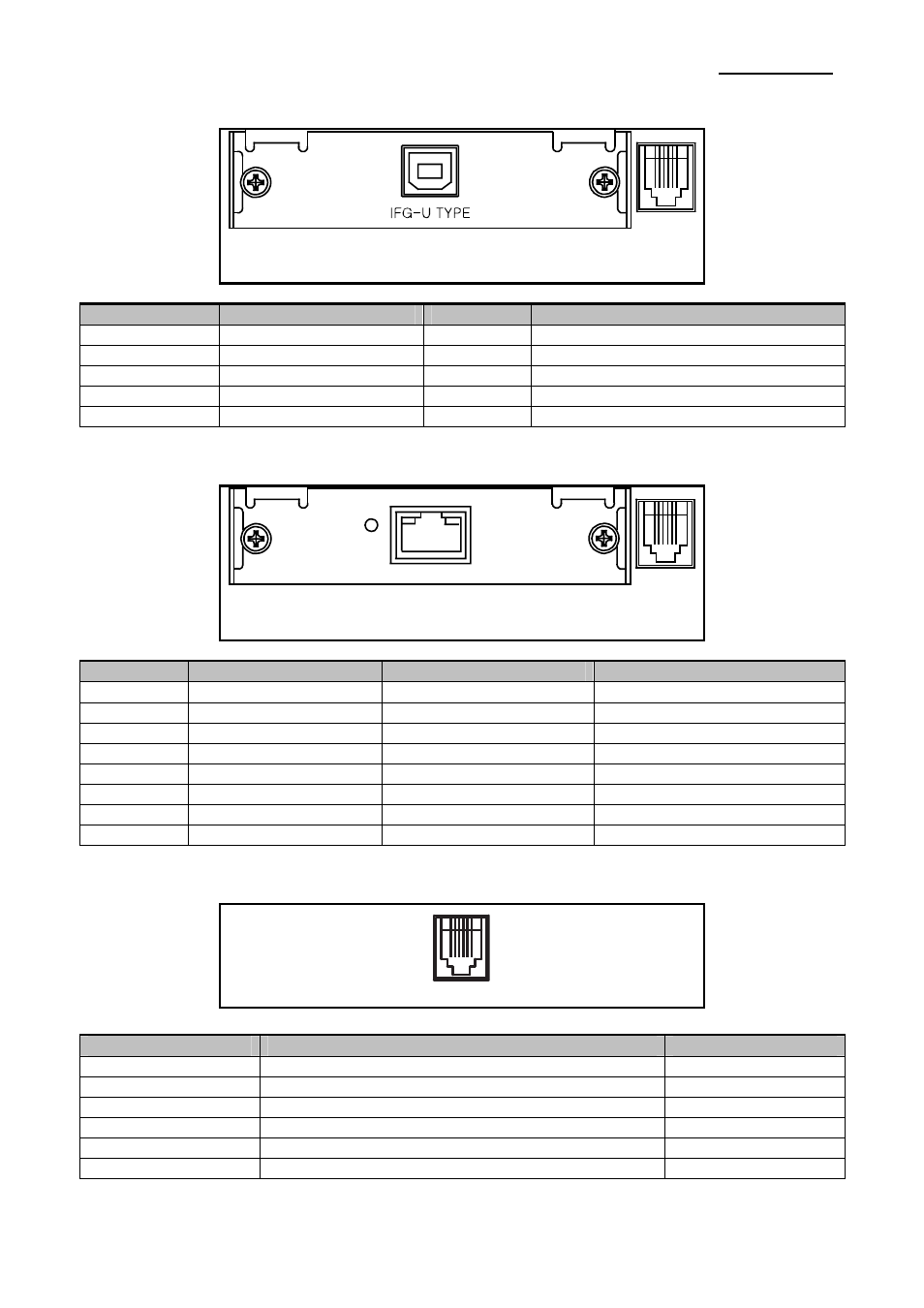

2-2-3 Интерфейс USB
Разъем USB
Разъем
выдвижного
ящика
№ контакта
название сигнала
цвет
назначение
обойма
оплетка
оплетка
заземление кросс-платы
1 VBUS
красный
питание кассового аппарата
2 D-
белый
провод данных D-
3 D+
зеленый
провод данных D+
4 GND
черный
заземление сигнала
2-2-4 Интерфейс Ethernet
Разъем Ethernet
Разъем
выдвижного
ящика
№ контакта
название сигнала
цвет
назначение
1
TxD+
White with orange stripe
Transmit +
2
TxD-
Solid orange
Transmit -
3
RxD+
White with green stripe
Receive +
4 NC
Solid
blue
-
5
NC
White with blue stripe
-
6
RxD-
Solid green
Receive -
7
NC
White with brown stripe
-
8 NC
Solid
brown
-
2-2-5 Разъем подключения выдвижного ящика кассового аппарата
1 6
№ контакта
название сигнала
направленность
1
заземление кросс-платы -
2
сигнал 1 на привод выдвижного ящика
выходной
3
сигнал "ящик открыт/закрыт"
входной
4 +24
В -
5
сигнал 2 на привод выдвижного ящика
выходной
6
заземление сигнала -
