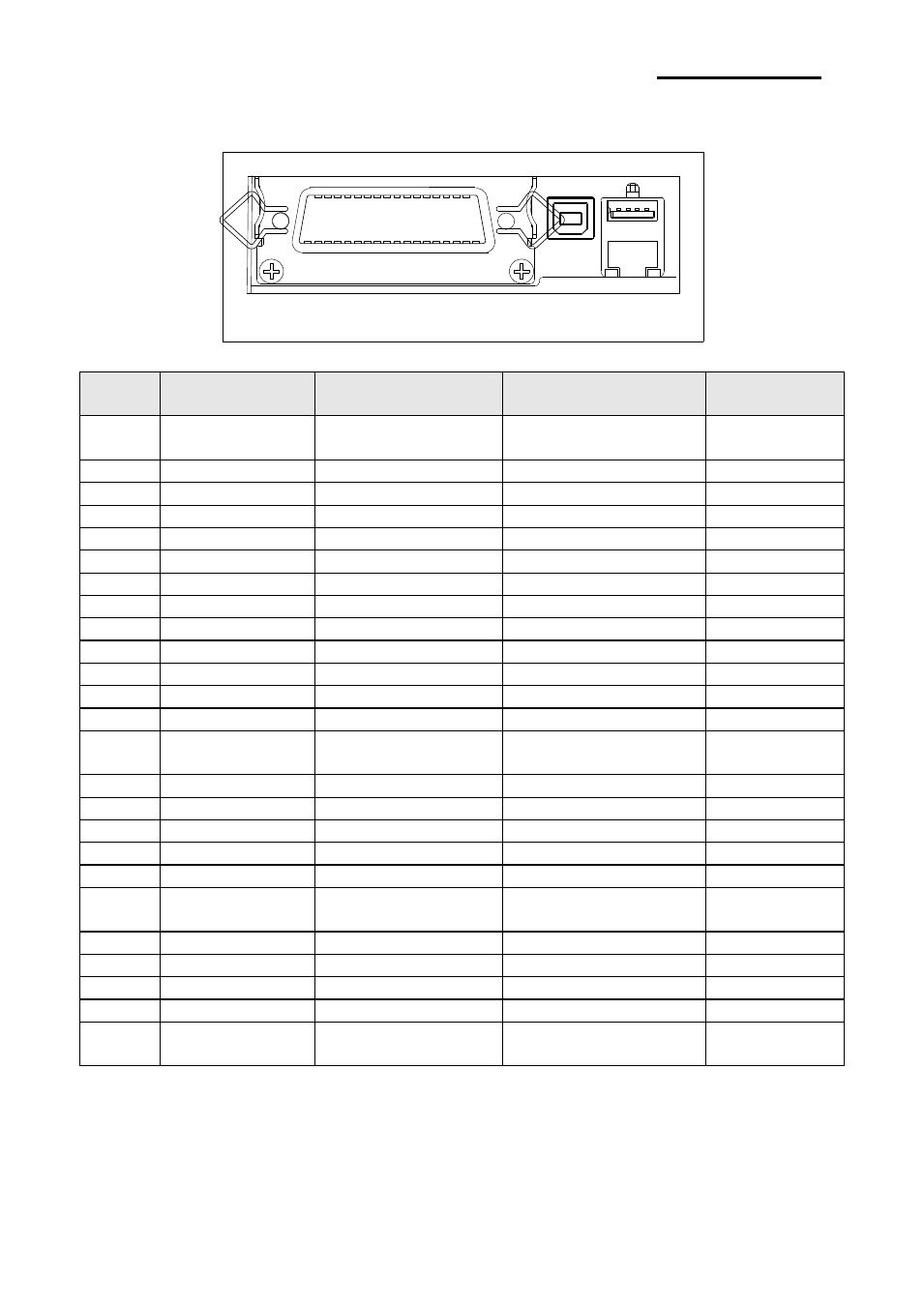

2 Параллельный интерфейс (IEEE1284)
№
вывода
Источник
Режим
совместимости
Полубайтовый
режим
Байтовый
режим
1
Хост
(глав.устройство)
nStrobe
HostClk
HostClk
2
Хост/принтер
Data 0 (LSB)
-
Data 0 (LSB)
3
Хост/принтер
Data 1
-
Data 1
4
Хост/принтер
Data 2
-
Data 2
5
Хост/принтер
Data 3
-
Data 3
6
Хост/принтер
Data 4
-
Data 4
7
Хост/принтер
Data 5
-
Data 5
8
Хост/принтер
Data 6
-
Data 6
9
Хост/принтер
Data 7 (MSB)
-
Data 7 (MSB)
10
Принтер
nAck
PtrClk
PtrClk
11
Принтер
Busy
PtrBusy/Data3,7
PtrBusy
12
Принтер
Perror
AckDataReq/Data2,6
AckDataReq
13
Принтер
Select
Xflag/Data1,5
Xflag
14
Хост
(глав.устройство)
nAutoFd
HostBusy
HostBusy
15
NC
NC
NC
16
GND
GND
GND
17
FG
FG
FG
18
Принтер
Logic-H
Logic-H
Logic-H
19~30
GND
GND
GND
31
Хост
(глав.устройство)
nInit
nInit
nInit
32
Принтер
nFault
nDataAvail/Data0,4
nDataAvail
33
GND
ND
ND
34
Принтер
DK_Status
ND
ND
35
Принтер
+5V
ND
ND
36
Хост
(глав.устройство)
nSelectIn
1284-Active
1284-Active
Тип IFE-S
USB-
разъем
Интерфейс
ETHERNET
Интерфейсный разъем
