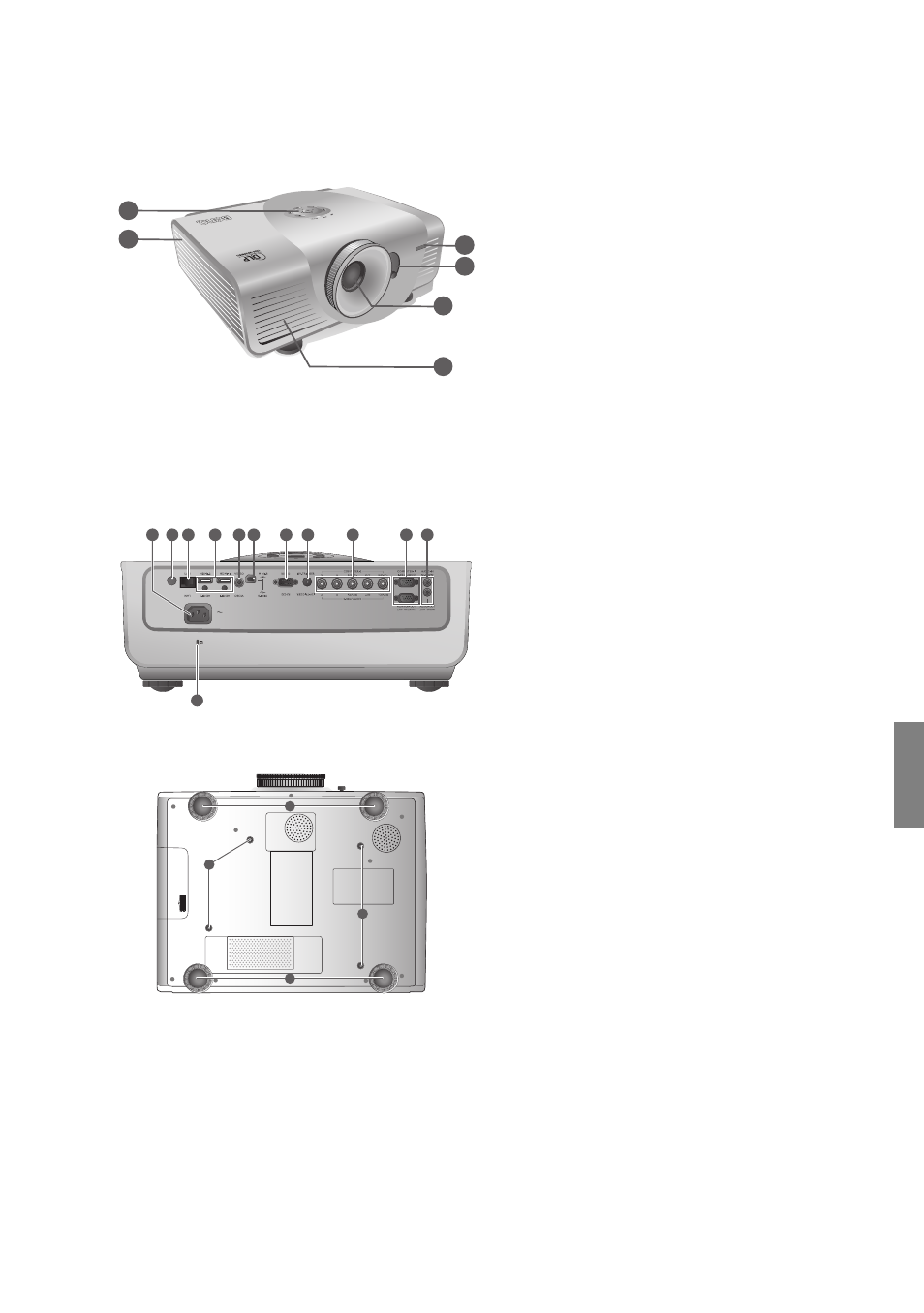

Внешний вид проектора
Вид спереди-сверху
Вид сзади
Вид снизу
1. Панель управления (см.
2. Крышка лампы
3. Передний инфракрасный датчик
4. Регулятор сдвига объектива
5. Проекционный объектив
6. Выпускное отверстие (выход горячего
воздуха)
7. Разъем шнура питания
8. Задний инфракрасный датчик
9. Сетевой порт RJ-45
10. Порт HDMI
11. Вход композитного видео (RCA)
12. Порт USB
13. Порт управления RS-232
Для подключения кабеля управления от
ПК или домашнего кинотеатра.
14. Выход 12 В (пост.тока)
Для запуска внешних устройств,
например, устройства управления
освещением или механизма
развертывания экрана. Для получения
инструкций по подключению этих
устройств обратитесь к поставщику.
15. Компонентные видеовходы (BNC)/
RGBHV 5 BNC для подсоединения RGB
или компонентных (YPbPr)
видеосигналов SD или HD.
16. Гнездо для сигналов RGB (ПК) или
компонентного видео (YPbPr/ YCbCr)
Выход сигнала RGB
17. Вход Audio
Выход Audio
18. Паз замка Kensington
19. Регулируемые ножки
20. Отверстия для потолочного монтажа
