Введение
9
Ру
сский

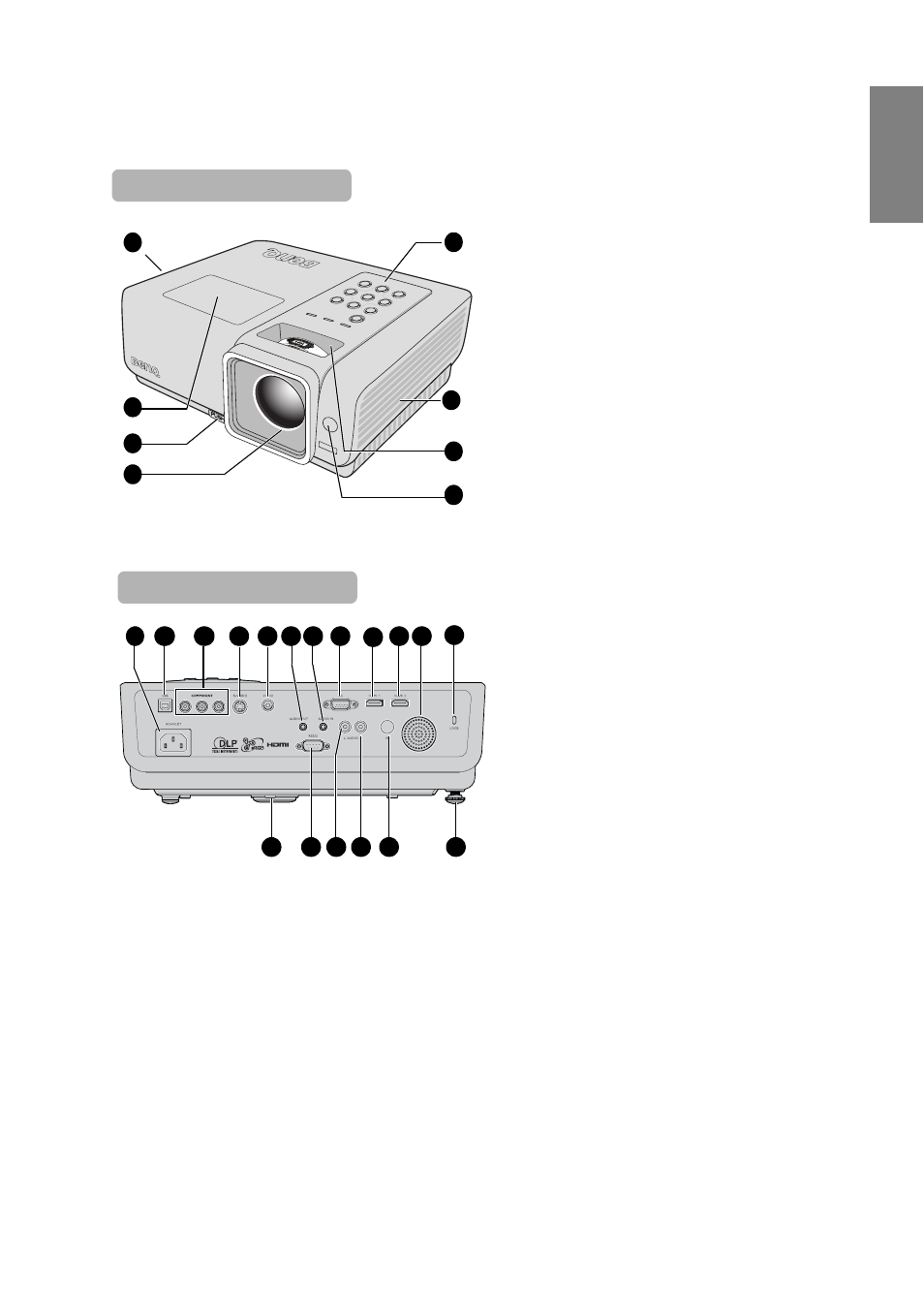

Внешний вид проектора
1.
Вентиляционное отверстие
(выпуск нагретого воздуха)
2.
Крышка лампы
3.
Кнопка быстро выпускающегося
регулятора
4.
Проекционный объектив
5.
Внешняя панель управления
(Подробнее см
"Проектор" на стр.
10
.)
6.
Вентилятор (забор воздуха для
охлаждения)
7.
Кольцо фокусировки и регулятор
масштаба
8.
Инфракрасный датчик ДУ на
передней панели
9.
Гнездо шнура питания
Входные разъемы COMPONENT
12. Входной разъем S-Video
13. Входной разъем VIDEO
14. Выходной разъем AUDIO
15. Входной разъем AUDIO
16. Входной разъем для подключения
ПК
17. Входной разъем HDMI 1
18. Входной разъем HDMI 2
19. Динамик
20. Разъем для замка Kensington
(защита от кражи)
21. Ножка заднего регулятора
наклона
22. Инфракрасный приемник
23. Входной разъем AUDIO (правый)
24. Входной разъем AUDIO (левый)
25. Порт управления RS-232
26. Быстро выдвигающийся
регулятор
W10
00
Вид спереди/сверху
7
1
5
3
4
2
6
8
7
Вид снизу/сбоку
16
12
10
9
17 18 19
20
22
21
11
13
23
24
15
14
25
26
