RU-14
Установка
Подключения
Кабель RS-232 Аудиокабель
Кабель VGA (D-SUB D-SUB) Кабель S-Video
Кабель для композитного видеосигнала Кабель VGA (D-Sub) / HDTV (RCA)
1 4
2 5
3 6
3
2
6
1 2 4
4 5
„
При подключении соединительных кабелей и шнуров питания проектор
и внешняя аппаратура должны быть отключены от розетки питания.
„

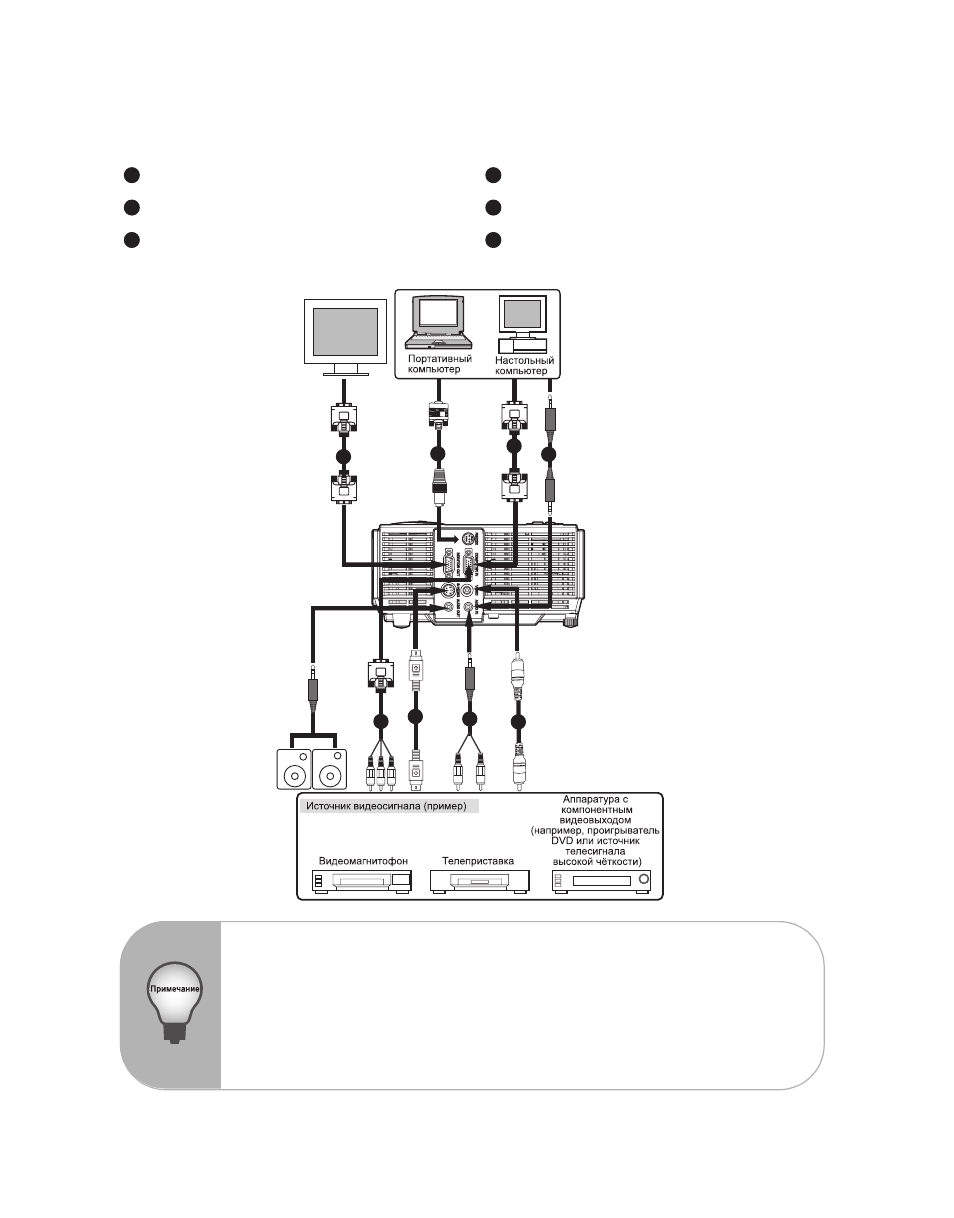

На рисунке вверху показана примерная схема подключений. Это не
значит, что все показанные устройства могут или должны быть
подключены одновременно.
„
Прилагаемые к проектору кабели могут отличаться от показанных
на рисунке. Типы прилагаемых кабелей разные в разных комплектах
поставки.
