Введение
9
Ру
сс
к
и
й

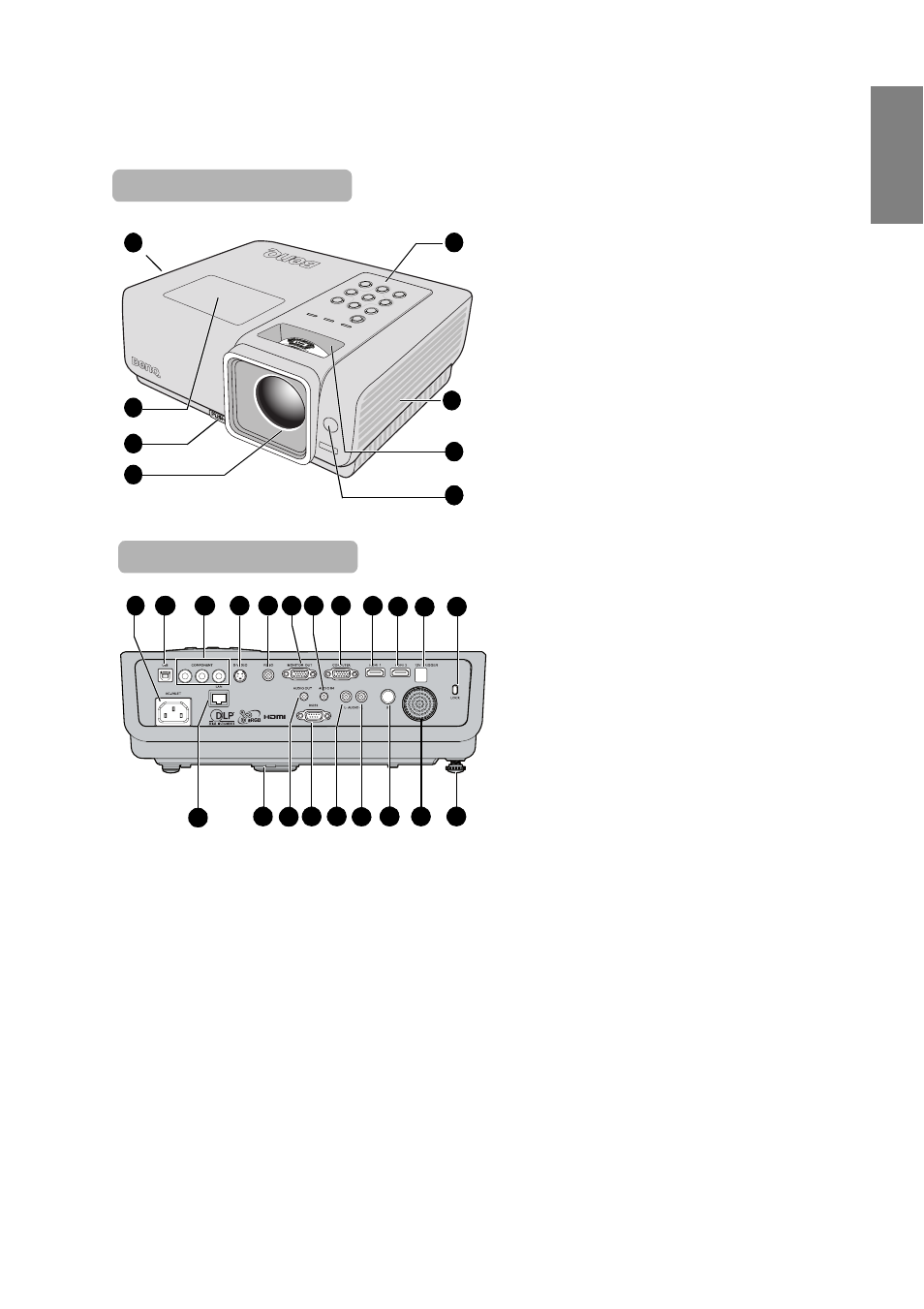

Внешний вид проектора
1.
Вентиляционное отверстие (выпуск
нагретого воздуха)
2.
Крышка лампы
3.
Кнопка быстро выпускающегося
регулятора
4.
Проекционный объектив
5.
Внешняя панель управления
(Подробнее см
6.
Вентилятор (забор воздуха для
охлаждения)
7.
Кольцо фокусировки и регулятор
масштаба
8.
Инфракрасный датчик ДУ на
передней панели
9.
Гнездо подключения сетевого
кабеля
10.
Гнездо подключения USB
11.
Гнезда входа компонентного
сигнала COMPONENT
12.
Разъем входа сигнала S-VIDEO
13.
Гнездо входа видеосигнала VIDEO
14.
Разъем выхода сигнала на монитор
MONITOR
15.
Гнездо входа аудиосигнала AUDIO
16.
Разъем подключения компьютера
COMPUTER
17.
Разъем входа сигнала HDMI 1
18.
Разъем входа сигнала HDMI 2
19.
Разъем 12V TRIGGER (для
подключения двигателя управления
экраном – постоянный ток, 12 В,
200 мА)
20.
Гнездо замка безопасности
«Кенсингтон»
21.
Задняя регулировочная ножка
22.
Динамик
23.
ИК-приемник
24.
Гнездо входа правого канала
аудиосигнала AUDIO
25.
Гнездо входа левого канала
аудиосигнала AUDIO
26.
Разъем порта управления RS-232
27.
Гнездо выхода аудиосигнала
AUDIO
28.
Быстросъемная опора
29.
Разъем LAN (ЛВС)
SP840
Вид спереди/сверху
Задняя/нижняя сторона
