8
1. Коаксиальное гнездо FM 75Ω
2. Выходное гнездо HDMI
3. Выходные гнезда компонентного
видеосигнала
Подключайте к этим гнездам телевизор с
компонентным видеовходом.
4. Выходное гнездо видеосигнала
Подключайте к этому гнезду (VIDEO
OUT) видеовход телевизора (VIDEO IN).
5. Гнезда AUX IN 2 (L/R)
6. Разъем аудиовыхода
7. гнездо АНТЕННЫ БЕСПРОВОДНОГО
МИКРОФОНА
8. Оптовход для внешних цифровых
устройств 1
Используется для подключения внешних
устройств с цифровым выходом.
9. Оптовход для внешних цифровых
устройств 2
Используется для подключения внешних
устройств с цифровым выходом.
10. Крепежное отверстие стойки
11. Регулировка громкости
8
9
1
2
4
3
5
6
11
10

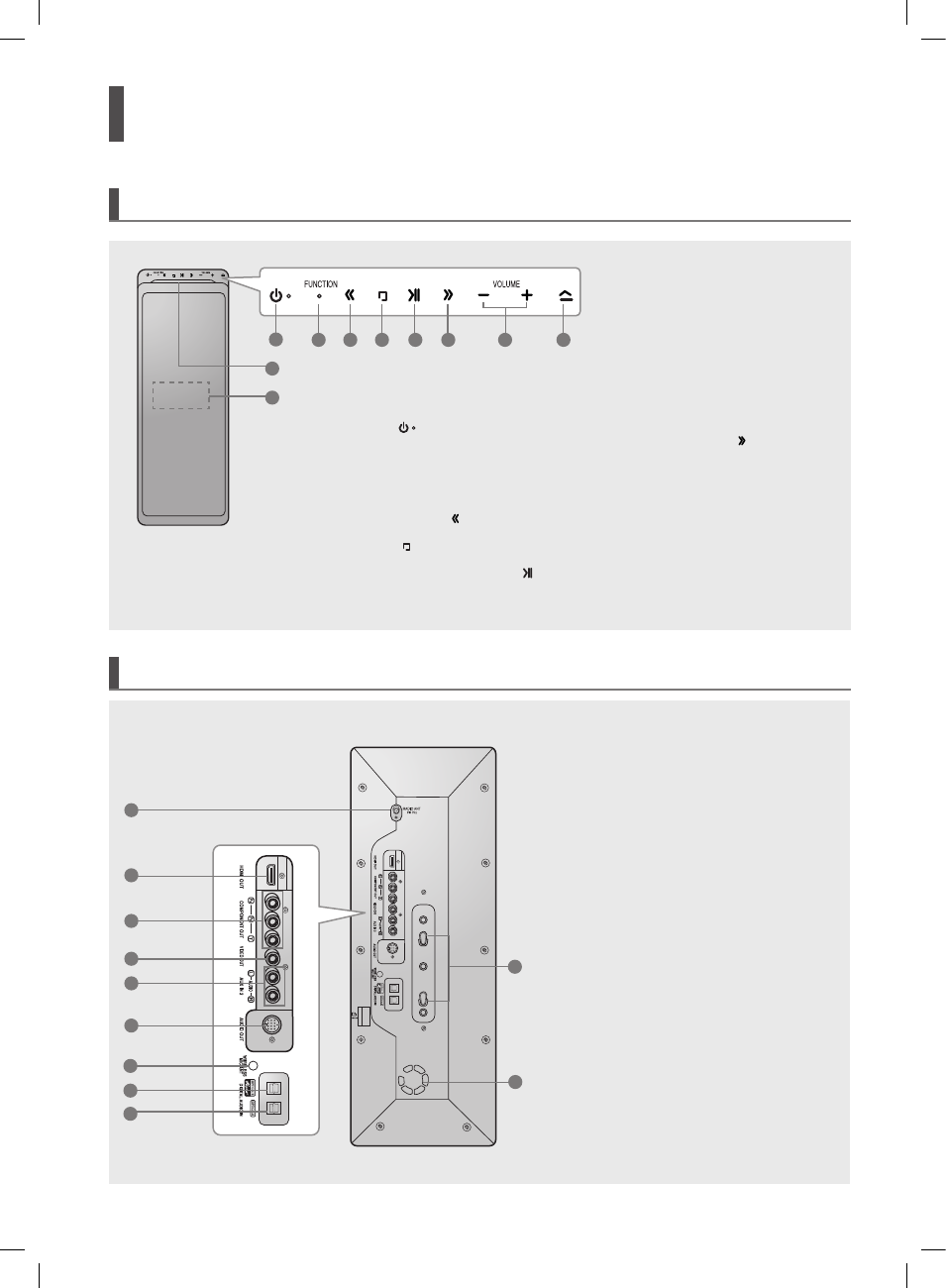

Описание
Передняя панель
Задняя панель
1
2
3
4
5
6
7
8
9
10
1. Кнопка питания ( )
(нажмите и удерживайте более 1 секунды)
2. Кнопка ФУНКЦИИ
3. Кнопка настройки вверх по
диапазону/пропуска ( )
4. Кнопка СТОП ( )
5. Кнопка Воспроизведение/Пауза ( )
6. Кнопка настройки вниз по
диапазону/пропуска ( )
7. Кнопки регулировки громкости
8. Кнопка извлечения диска
(нажмите и удерживайте более 1 секунды)
9. Слот для установки диска
10. Дисплей
7
