Подключение источника видеосигнала, оснащенного
компонентным видеовыходом
Осмотрев источник видеосигнала, определите наличие свободного компонентного
видеовыхода:
•
При наличии свободного выхода можно переходить к следующим пунктам.
•
При отсутствии свободного выхода необходимо выбрать альтернативный способ
подключения источника видеосигнала.
Подключение проектора к источнику видеосигнала, оснащенному компонентным
видеовыходом:
1.
Подключите переходной кабель (приобретается за дополнительную плату)
"компонентное видео / VGA (D-Sub)" одним концом (с 3 разъемами RCA)
к компонентному видеовыходу источника видеосигнала. Штекеры
устанавливаются в гнезда в соответствии с цветами: зеленый с зеленым, синий
с синим, красный с красным.
2.
Подключите другой конец переходного кабеля "компонентное видео / VGA
(D-Sub)" (с разъемом D-Sub) к гнезду D-SUB/COMP IN проектора.
3.
Если вы хотите воспользоваться комбинированным монофоническим
динамиком проектора, выберите соответствующий аудиокабель и подсоедините
один его конец к гнезду аудиовыхода на видеоустройстве, а другой конец
к гнезду аудиовхода на проекторе.
После подключения звук может регулироваться с помощью настроек
регулировки и отключения звука на проекторе. Подробнее см.
и
.

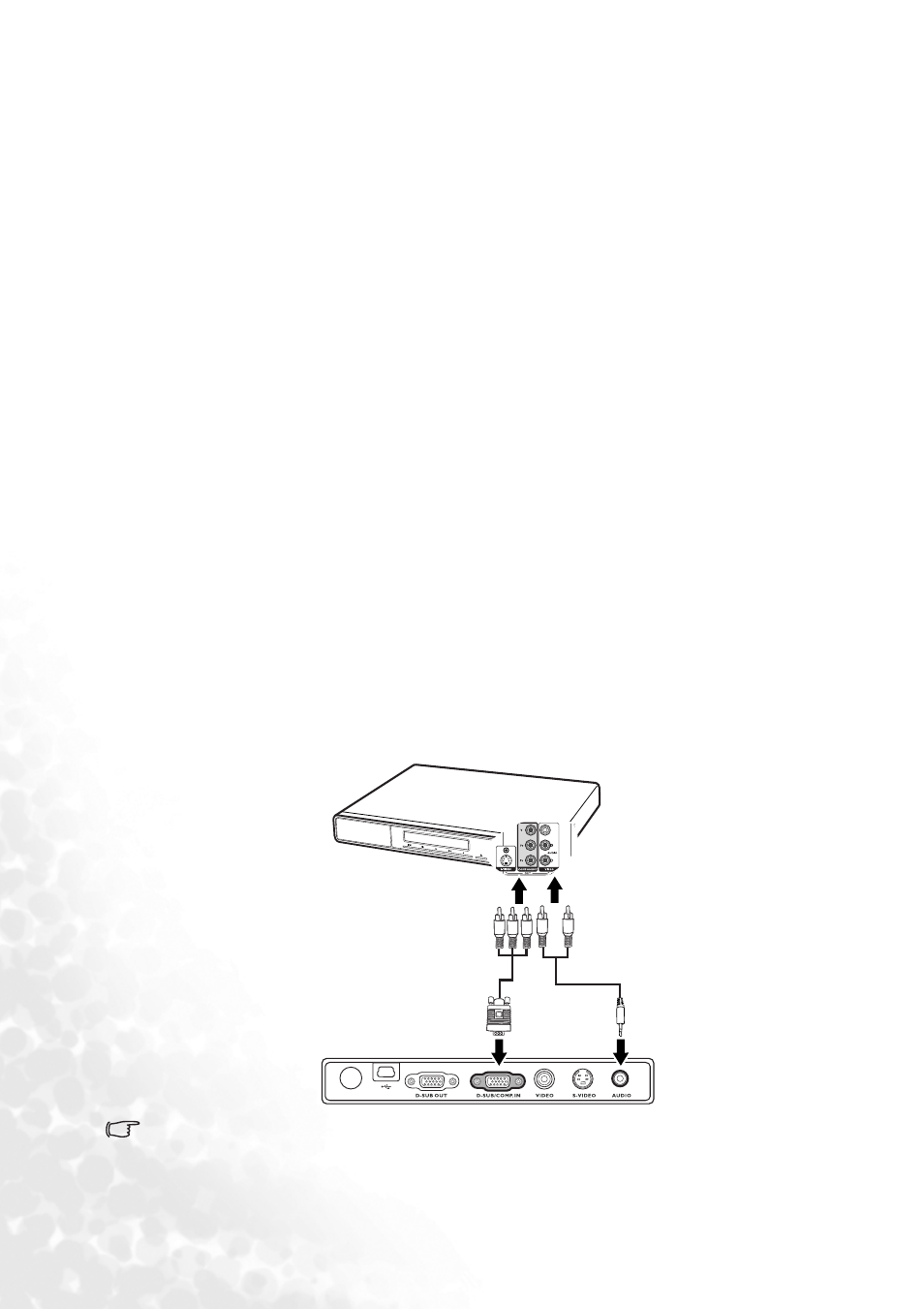

После завершения подключения система должна иметь вид, показанный на
следующей схеме:
•
Проектор воспроизводит только монофонический звук даже в случае подключения
стереофонического сигнала. Подробнее см.
.
•
Компонентный видеовход является единственным видеовходом,
поддерживающим воспроизведение видео в формате 16:9.
A/V устройство
Переходной кабель
"компонентный
видеовход / VGA (D-sub)"
Аудиокабель
