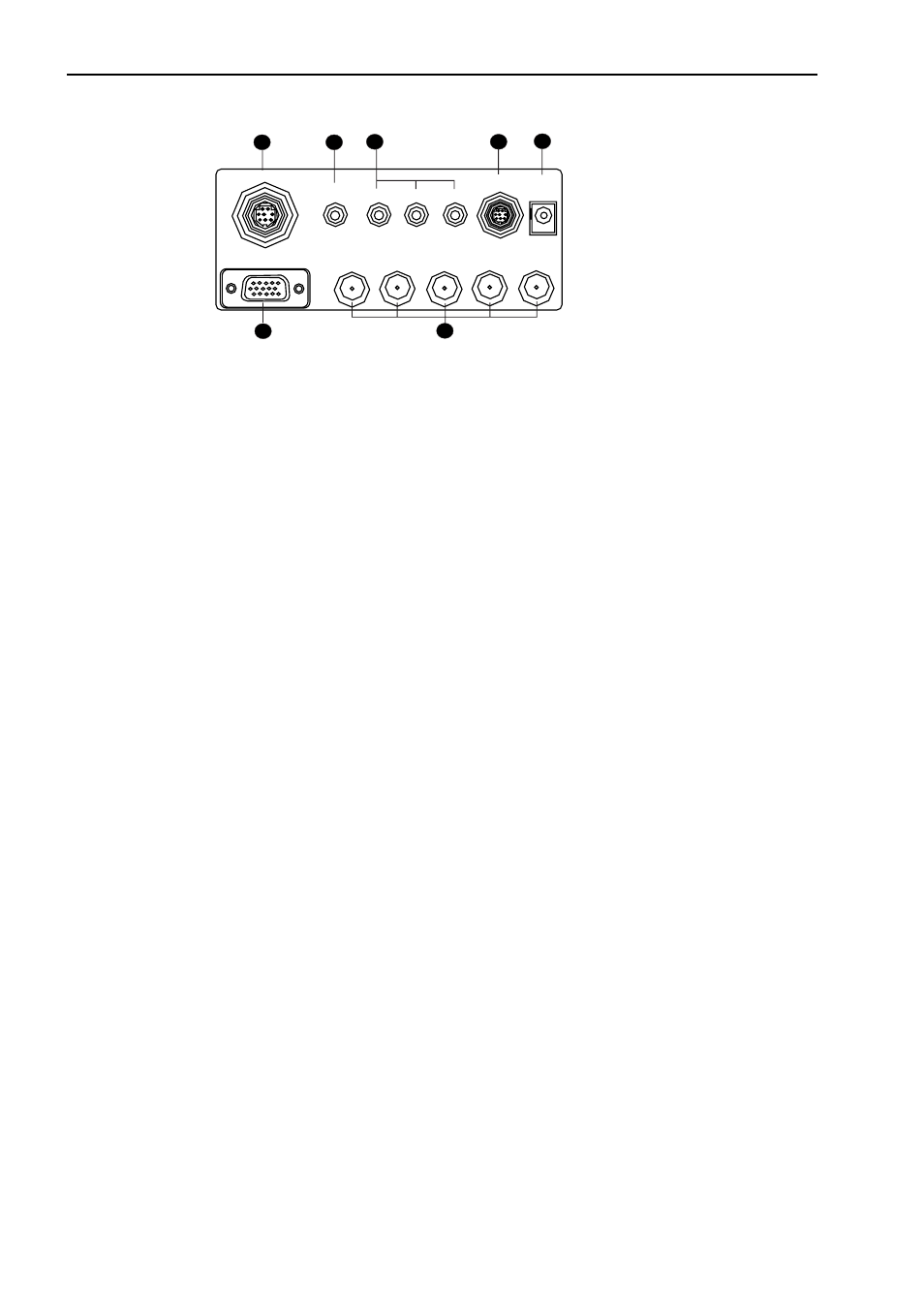

❚ Панель подсоединения
1. Video (Разъем RCA)
Вход композитного видеосигнала.
2. S-Video (4-контактный разъем mini DIN)
Вход видеосигнала Y/C (S-video).
3. Component (Разъемы RCA)
Вход видеосигнала 480i Component (Y/C
B
/C
R
).
4. RGB/ HDTV (BNC)
Вход видеосигнала DTV Y/P
B
/P
R
или DTV RGB.
5. Компьютер ( D-Sub 15-pin)
Вход сигнала RGB компьютера и сигнала DVI.
6. RS-232C (8-контактный разъем mini DIN)
Ввод управляющего сигнала RS-232C.
7. 12-В триггер (мини-разъем)
Выход +12В, активен при включенном проекторе.
