Подключение
19
Подключение источника видеосигнала,
оснащенного выходом Component Video
Осмотрев источник видеосигнала, определите наличие свободного компонентного
видеовыхода:
•
При наличии свободного выхода можно переходить к следующим пунктам.
•
При отсутствии свободного выхода необходимо выбрать альтернативный способ
подключения источника видеосигнала.
Подключение проектора к источнику видеосигнала, оснащенному
компонентных видеовыходом:
1.
Подключите конец переходного кабеля "компонентное видео / VGA (D-Sub)" с
тремя разъемами RCA к компонентному видеовыходу источника видеосигнала.
Штекеры подключаются к гнездам в соответствии с цветами: зеленый - к
зеленому, синий - к синему, красный - к красному.
2.
Подключите другой конец переходного кабеля "компонентное видео / VGA
(D-Sub)" (с разъемом D-SUB) к гнезду D-SUB/COMP. IN проектора.

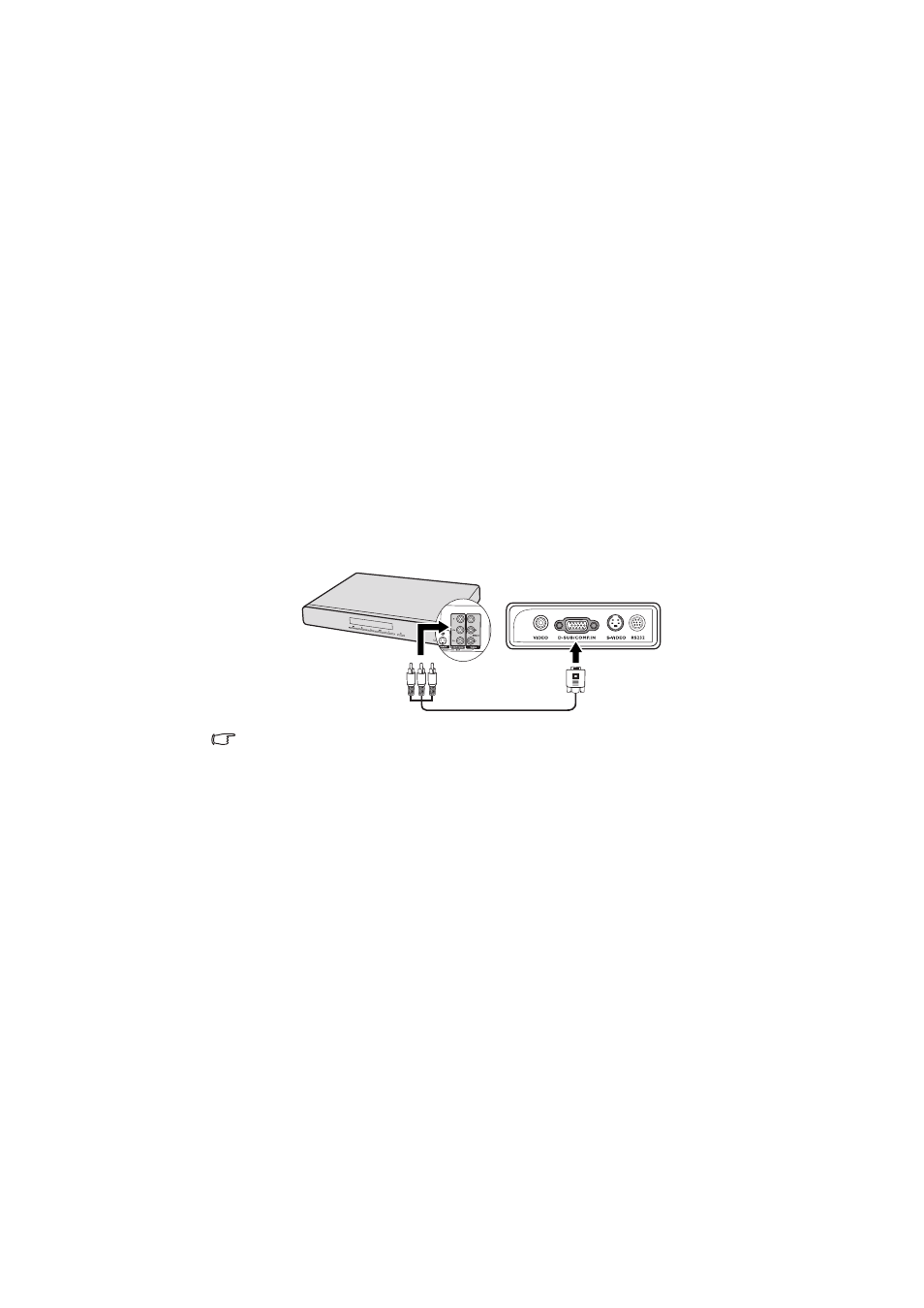

После завершения подключения система должна иметь следующий вид:
Если после включения проектора и выбора соответствующего источника видеосигнала
воспроизведение видео не происходит, проверьте включение и исправность источника
сигнала. Кроме того, проверьте правильность подключения кабелей видеосигнала.
Устройство аудио/видео
Переходной кабель с
компонентного видео
на VGA (D-sub)
