Подключение
29
Штекеры устанавливаются в гнезда в соответствии с цветами: зеленый штекер –
в зеленое гнездо, синий – в синее, красный – в красное.
2.
Подключите другой конецпереходного кабеля "компонентное видео / VGA (D-Sub)"
(
с разъемом D-Sub) к гнезду D-SUB/COMP IN проектора.
3.
Если вы хотите воспользоваться комбинированным монофоническим динамиком
проектора, выберите соответствующий аудиокабель и подсоедините один его конец
к гнезду аудиовыхода на видеоустройстве, а другой конецк гнезду аудиовхода AUDIO IN
на проекторе.
4.
При желании вы можете использовать другой подходящий аудиокабель и подключить
один его конец к гнезду аудиовыхода (Audio OUT)* на проекторе, а другой конец -
к внешним динамикам (не входят в комплект поставки).
На аудиовыход подается комбинированный монофонический сигнал. После
подключения звуком можно управлять с помощью пульта ДУ (кнопка MUTE
(
Отключение звука)) или с помощью экранных меню проектора. Подробнее см.
"
настройка звука" на стр. 50
.

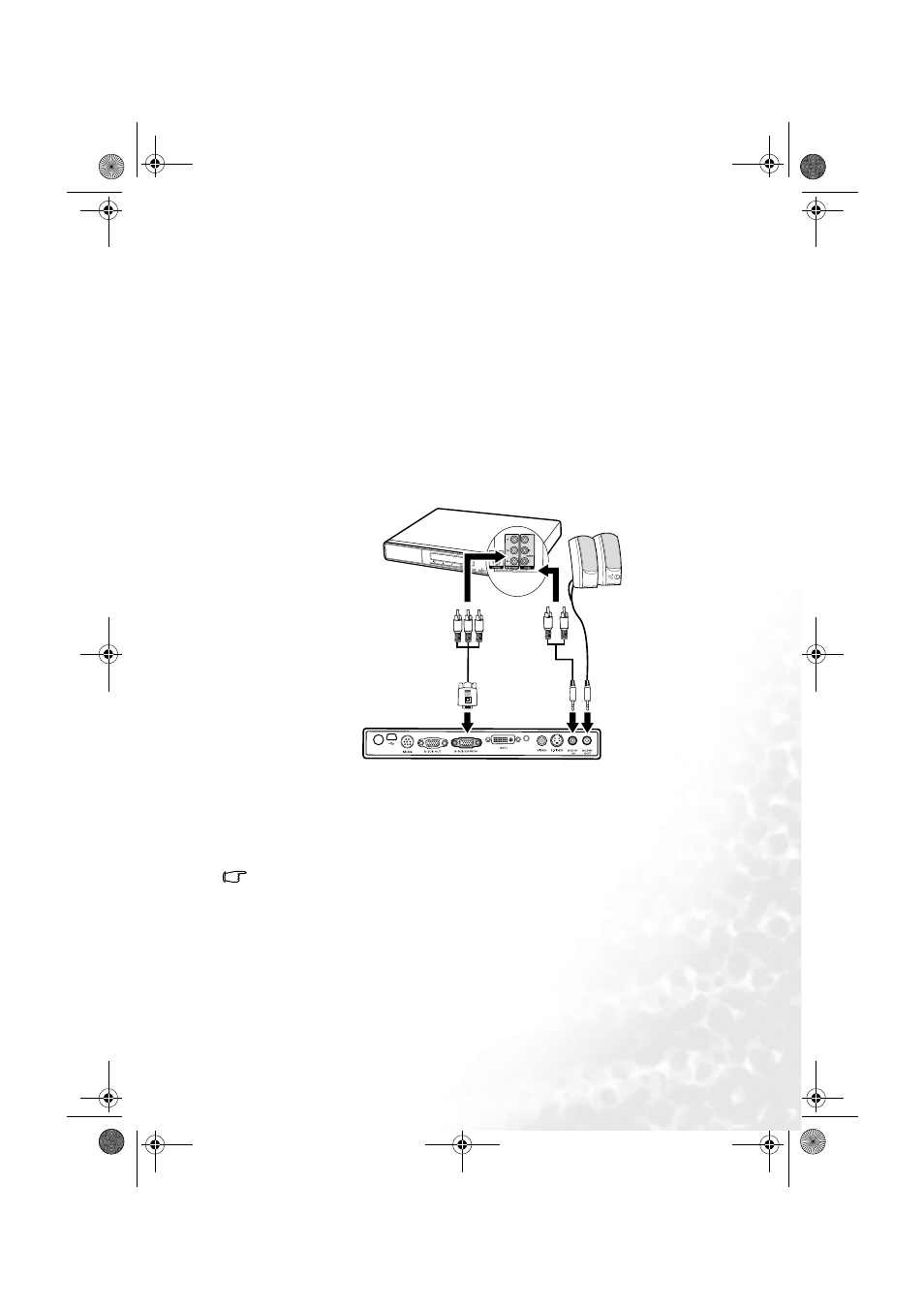

После завершения подключения система должна иметь следующий вид:
При подключении проектора к ТВ-тюнеру высокого разрешения (HDTV) поддерживаются
следующие стандарты:
•
Проектор воспроизводит только монофонический звук даже в случае подключения
стереофонического сигнала
.
Подробнее см
.
•
Компонентный видеовход является единственным видеовходом
,
поддерживающим воспроизведение видео в формате
16:9.
•
Если после включения проектора и выбора соответствующего источника
видеосигнала воспроизведение видеоизображения не происходит
,
проверьте
включение и исправность источника сигнала
.
Кроме того
,
проверьте правильность
подключения кабелей видеосигнала
.
•
480i
•
480p
•
576i
•
576p
•
720p (50/ 60
Гц)
•
1080i (50/ 60
Гц)
Аудио
/
видео устройство
Переходной
кабель
"
компонентный
видеовход
/ VGA
(D-sub)"
Аудиок
абель
Аудиок
абель
Динамики
