Установка проектора 15
Ру
сс
кий
Выбор размера проецируемого изображения
Размер проецируемого изображения зависит от расстояния между объективом
проектора и экраном, выбранного увеличения и формата видеосигнала.
Исходным форматом в моделях MP626 и MP670 является 4:3. Для проецирования
широкоформатного изображения (в формате 16:9) модели MP626 и MP670 изменяют
масштаб широкоформатного изображения так, чтобы его ширина совпадала с
шириной базового формата проектора. При этом высота изображения
пропорционально уменьшается и составляет 75% исходной высоты изображения
проектора.
Таким образом, изображение в формате 16:9 не использует 25% высоты изображения
в формате 4:3, отображаемое данным проектором. Эта часть будет отображаться в
виде темных полос сверху и снизу (12,5% по высоте, соответственно) области
отображения, проецируемой в формате 4:3 при отображении изображения в формате
16:9 в центре проецируемой области отображения в формате 4:3 по вертикали.
Проектор всегда должен располагаться на ровной горизонтальной плоскости
(например, на столешнице), а его луч должен быть направлен строго
перпендикулярно (90°, под прямым углом) по отношению к горизонтальному центру
экрана. Это позволит предотвратить искажение изображения, вызванное проекцией
под углом (или проекцией на поверхность, расположенную под углом).
Луч современного цифрового проектора направлен не строго вперед (как луч старого
пленочного кинопроектора), а имеет небольшое угловое отклонение вверх над
горизонтальной плоскостью проектора. Это сделано для того, чтобы проектор можно
было легко установить на столе и проецировать изображение на экран, нижний край
которого располагается выше уровня стола. При этом изображение на экране
становится видно всем присутствующим в помещении.
При установке проектора под потолком его необходимо монтировать в перевернутом
положении, чтобы луч проектора имел небольшой наклон вниз.
На рисунке, приведенном на стр
17 , показано, что при таком способе проецирования
нижний край изображения смещен по вертикали относительно плоскости проектора.
(При установке проектора под потолком это относится к верхнему краю
проецируемого изображения).
Если проектор располагается на большем удалении от экрана, размер проецируемого
изображения увеличивается, и пропорционально увеличивается вертикальное смещение.
При определении положения экрана и проектора необходимо учесть как размер
проецируемого изображения, так и величину вертикального смещения, которые
прямо пропорциональны расстоянию от проектора до экрана.
BenQ предлагает таблицу размеров экрана в формате 4:3, чтобы помочь вам выбрать
идеальное расположение для вашего проектора. См. раздел "Параметры
проецирования для MP626/670" на стр. 17 . Учитывать следует два размера, а именно,
расстояние от центра экрана в перпендикулярной горизонтальной плоскости
(расстояние проецирования) и вертикальное смещение проектора по высоте
относительно горизонтального края экрана (смещение).

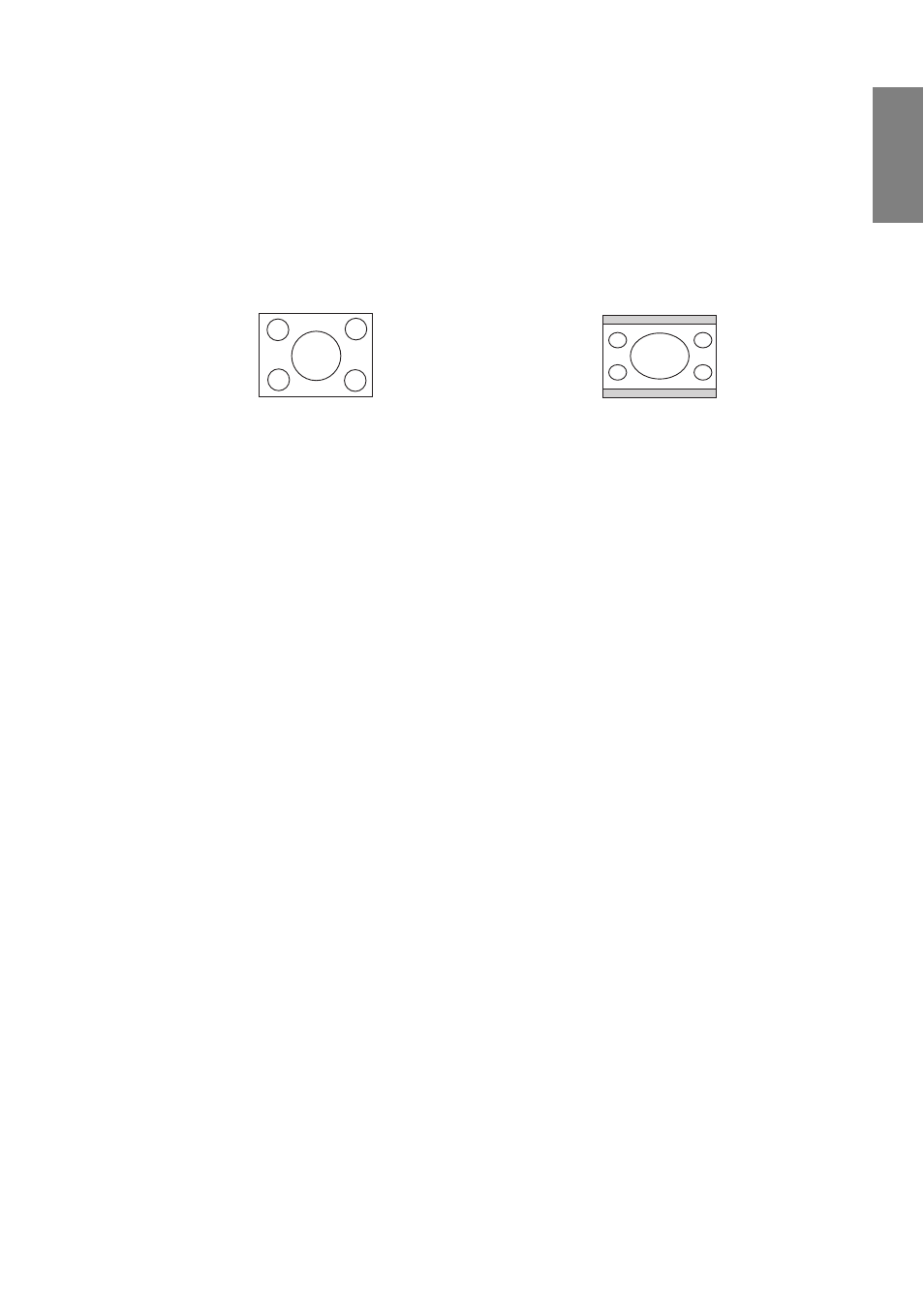

формат изображения 4:3 в области
отображения с форматом 4:3
формат изображения 16:9 в области
отображения с форматом 4:3
