Начальные сведения о мониторе
2. Начальные сведения о мониторе
Вид спереди
Вид сзади

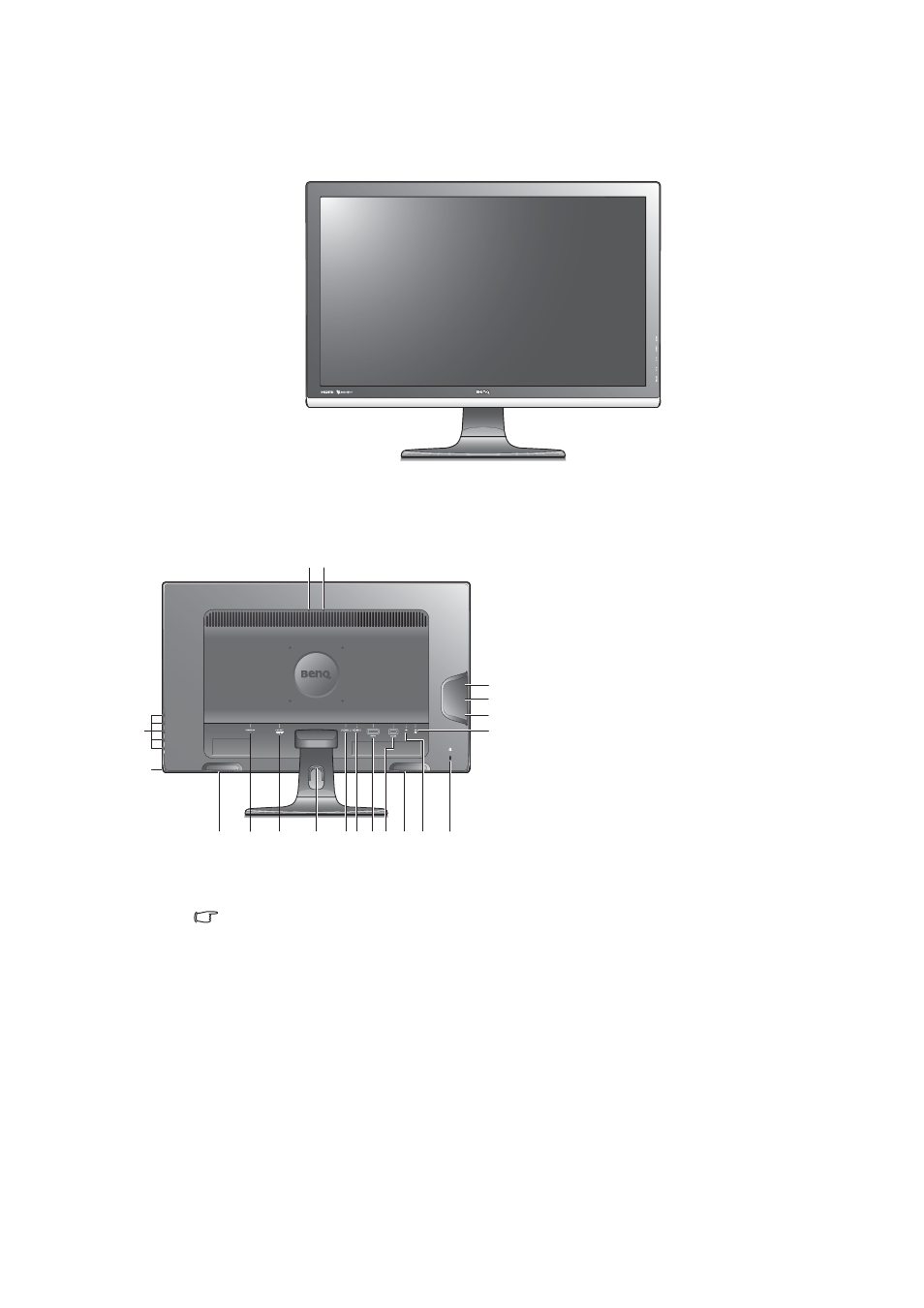

Реальная схема может отличаться от показанной в зависимости от модели.
1. Динамики
2. Входное гнездо шнура питания перем.
тока
3. Линейный вход и Линейный выход
4. Зажим для кабелей
5. 2 разъемов HDMI
6. Разъем DVI-D
7. Разъем D-Sub
8. 1 pазъем USB (входной разъем для
подключения к ПК)
9. Переключатель блокировки
10.2 разъема USB (выходные разъемы для
подключения USB-устройств)
11.Гнездо наушников
12.2 pазъема USB (выходные разъемы для
подключения USB-устройств)
13.Метки для крепления крюка наушников
(два треугольника)
14.Кнопки управления
15.Кнопка питания
E2420HD
3
5
8
13
11
10
1
1
6
2
7
9
4
12
5
12
14
15
