Расположение проектора
15
Выбор размера проецируемого изображения
Размер проецируемого изображения зависит от расстояния между объективом проектора
и экраном, настройки масштабирования и видеоформата.
Исходным форматом для данного проектора является 4:3. Чтобы обеспечить
полноформатную 16:9 (широкоэкранную) проекцию изображения, проектор может менять
размер и масштаб широкоэкранного изображения в соответствии с исходной шириной
изображения проектора. При этом высота изображения пропорционально уменьшается
и составляет 75% исходной высоты изображения проектора.
Проектор всегда должен располагаться на ровной горизонтальной плоскости (например, на столе),
а его луч должен быть направлен строго перпендикулярно (90°, под прямым углом) по отношению
к горизонтальному центру экрана. Это позволит предотвратить искажение изображения,
вызванное проекцией под углом (или проекцией на поверхность, расположенную под углом).
При установке проектора под потолком его необходимо монтировать в перевернутом
положении, чтобы луч проектора имел небольшой наклон вниз.
Как видно на схеме, приведенной на странице
, нижний край проецируемого
изображения смещается в вертикальном направлении относительно горизонтальной
плоскости проектора. (При установке проектора под потолком это относится к верхнему
краю проецируемого изображения).
Если проектор располагается на большем удалении от экрана, размер проецируемого изображения
увеличивается и, соответственно, пропорционально увеличивается вертикальное смещение.
При определении положения экрана и проектора необходимо учесть как размер
проецируемого изображения, так и величину вертикального смещения, которые прямо
пропорциональны расстоянию от проектора до экрана.
BenQ предлагает таблицу размеров экрана в формате 4:3, чтобы помочь вам выбрать
идеальное расположение для вашего проектора. Учитывать следует два размера, а именно,
расстояние от центра экрана в перпендикулярной горизонтальной плоскости (расстояние
проецирования) и вертикальное смещение проектора по высоте относительно
горизонтального края экрана (смещение).
Определение положения проектора для заданного
размера экрана
1.
Выберите размер экрана.
2.
Пользуясь таблицей на стр.
, найдите значение, наиболее близкое к требуемому
размеру экрана, в левых столбцах
. Пользуясь полученным
значением, найдите в строке соответствующее среднее расстояние до экрана
в столбце
. Данное значение и будет представлять собой
расстояние проецирования.
3.
В той же строке в правом столбце найдите и запишите значение смещения
). Найденное значение будет соответствовать
вертикальному смещению проектора относительно края экрана.
4.
Рекомендуемое положение для проектора совпадает с перпендикуляром
к горизонтальному центру экрана и находится на расстоянии от экрана, полученном
ранее в п.2. При этом используется величина смещения, полученная ранее в п.3.
Например, при 120-дюймовом экране рекомендуемое расстояние проецирования
составляет 4246 мм, а вертикальное смещение составляет 137 мм.

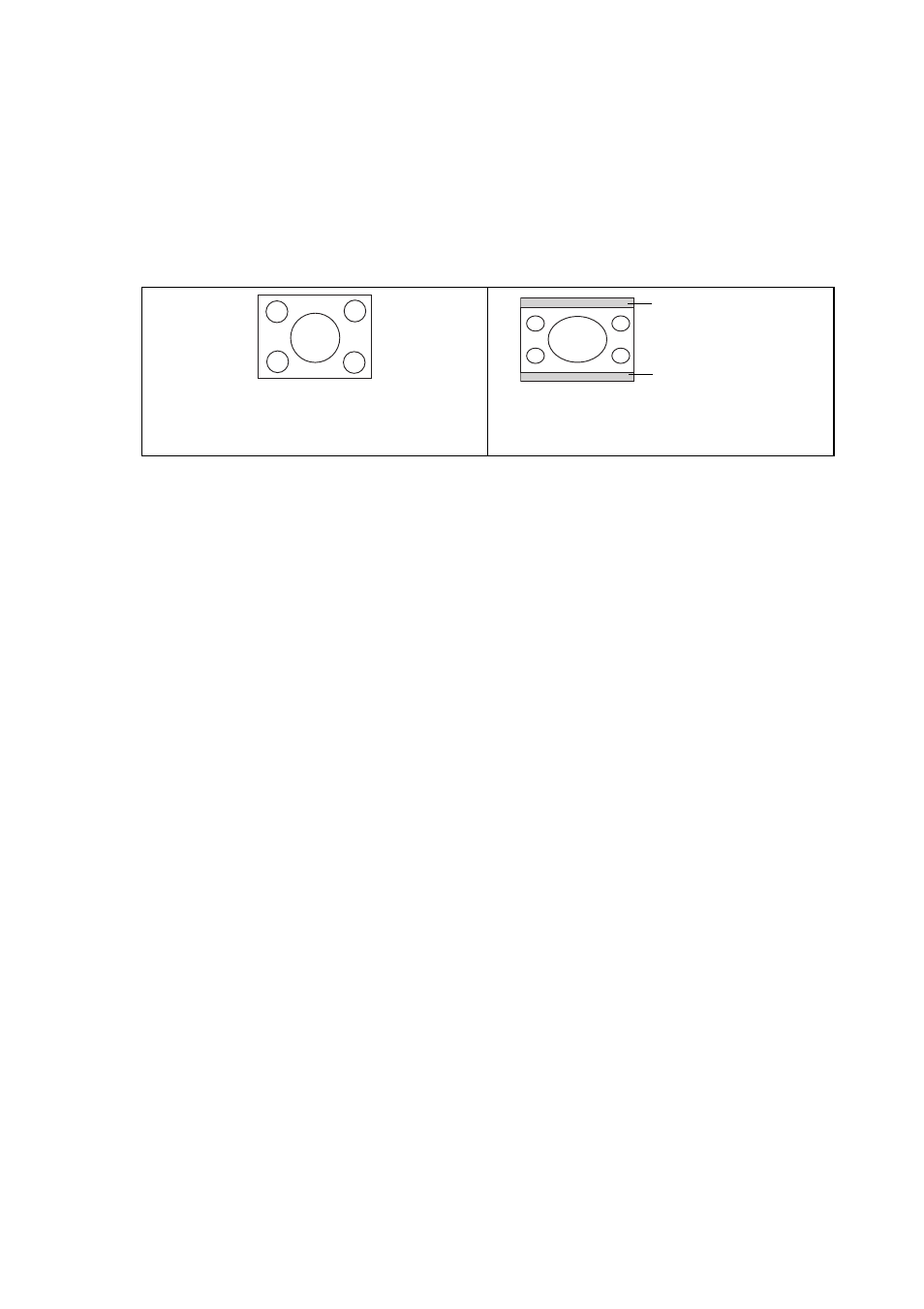

Формат изображения 4:3
в области отображения с форматом 4:3
Изображение в формате 16:9
в области отображения с форматом 4:3
Темная полоска
(12,% высоты)
Темная полоска
(12,% высоты)
