Введение
9

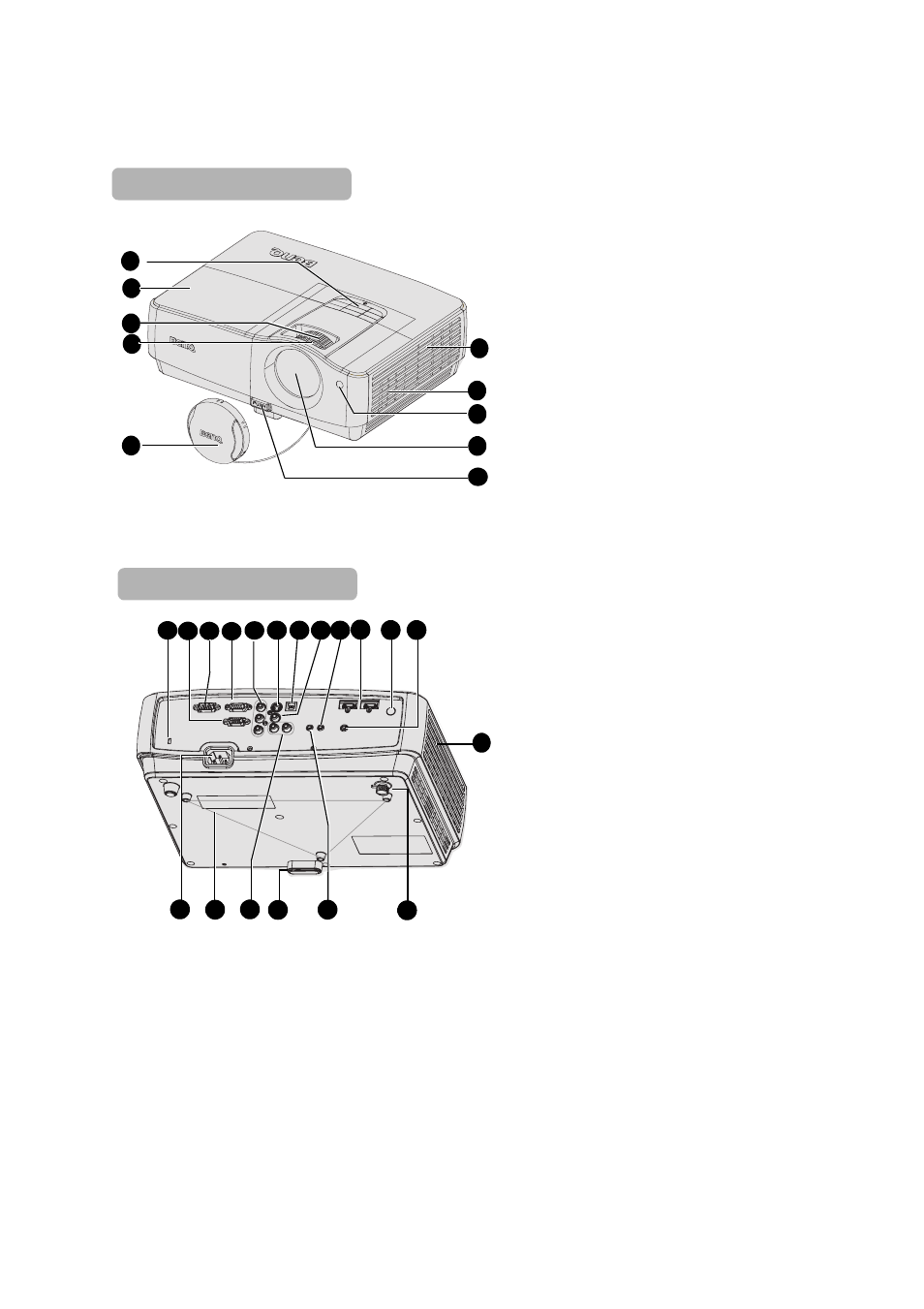

Внешний вид проектора
1.
Внешняя панель управления
(Для получения дополнительных
сведений см. раздел
.)
2.
Крышка лампы
3.
Регулятор масштаба
4.
Кольцо фокусировки
5.
Крышка объектива
6.
Вентиляционное отверстие
7.
Динамик
8.
Передний ИК-датчик
дистанционного управления
9.
Объектив проектора
10. Кнопка быстро выпускающегося
регулятора
11.
Разъем для замка Kensington
(защита от кражи)
12. Гнездо входного сигнала RGB
(ПК)/компонентного
видеосигнала (YPbPr/YCbCr)
13. Порт управления RS-232
14. Гнездо выходного сигнала RGB
15. Гнезда входа компонентного
сигнала
16. Гнездо видеовхода S-Video
17. Гнездо USB-входа
18. Гнездо видеовхода
19. Гнездо аудиовыхода
20. Гнездо входа HDMI
21. Инфракрасный датчик ДУ на
задней панели
22. Выходной разъем 12 В
постоянного тока. Используется
для активации внешних
устройств, например, для
управления экраном или
освещением. За сведениями о
подключении таких устройств
обращайтесь к поставщику
оборудования.
23. Ножка заднего регулятора
наклона
24. Гнездо аудиовхода
25. Быстро выпускаемая ножка
26. Гнездо аудиовхода (Л/П)
27. Отверстия для крепления на
потолке
28. Гнездо шнура питания
переменного тока
Вид спереди/сверху
9
8
1
2
5
3
4
6
7
10
Вид снизу/сбоку
13
16
27
23
17
21
28
26
14
20
19
15
18
22
24
12
11
7
25
