Начальные сведения о мониторе
2. Начальные сведения о мониторе

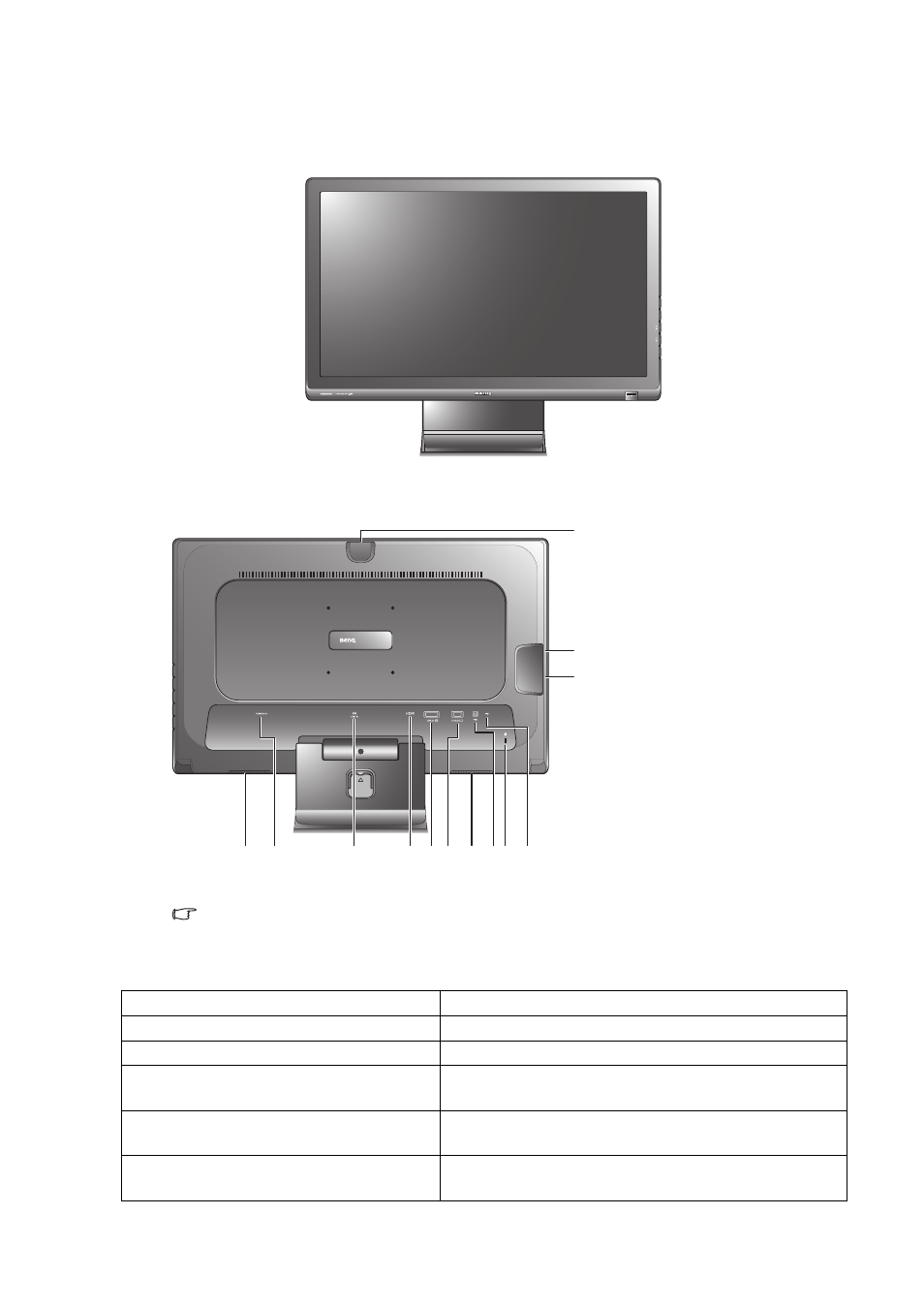

Вид спереди
Вид сзади
Реальная схема может отличаться от показанной в зависимости от модели.
Модель ЖК-монитора
Имеющиеся разъемы
E900HDA, E2200HDA
D-sub, Линейный вход, Гнездо наушников
E900HD
D-sub, DVI-D, Линейный вход, Гнездо наушников
E2200HD, E2400HD
D-sub, DVI-D, HDMI, Линейный вход, Гнездо
наушников
M2200HD
D-sub, DVI-D, HDMI, Линейный вход, Гнездо
наушников, 4 разъема USB
M2400HD
D-sub, DVI-D, HDMI, Линейный вход, Гнездо
наушников, 3 разъема USB
AUT
O
MENU
ENTER
3
4 5
8
12
11
10
1
1
6
2
7
9
1. Динамики
2. Входное гнездо шнура
питания перем. тока
3. Линейный вход
4. Разъем HDMI
5. Разъем DVI-D
6. Разъем D-Sub
7. Разъем USB
8. Переключатель
блокировки
9. Разъем USB
(только M2200HD)
10. 2 разъема USB
11. Гнездо наушников
12. Разъем USB
