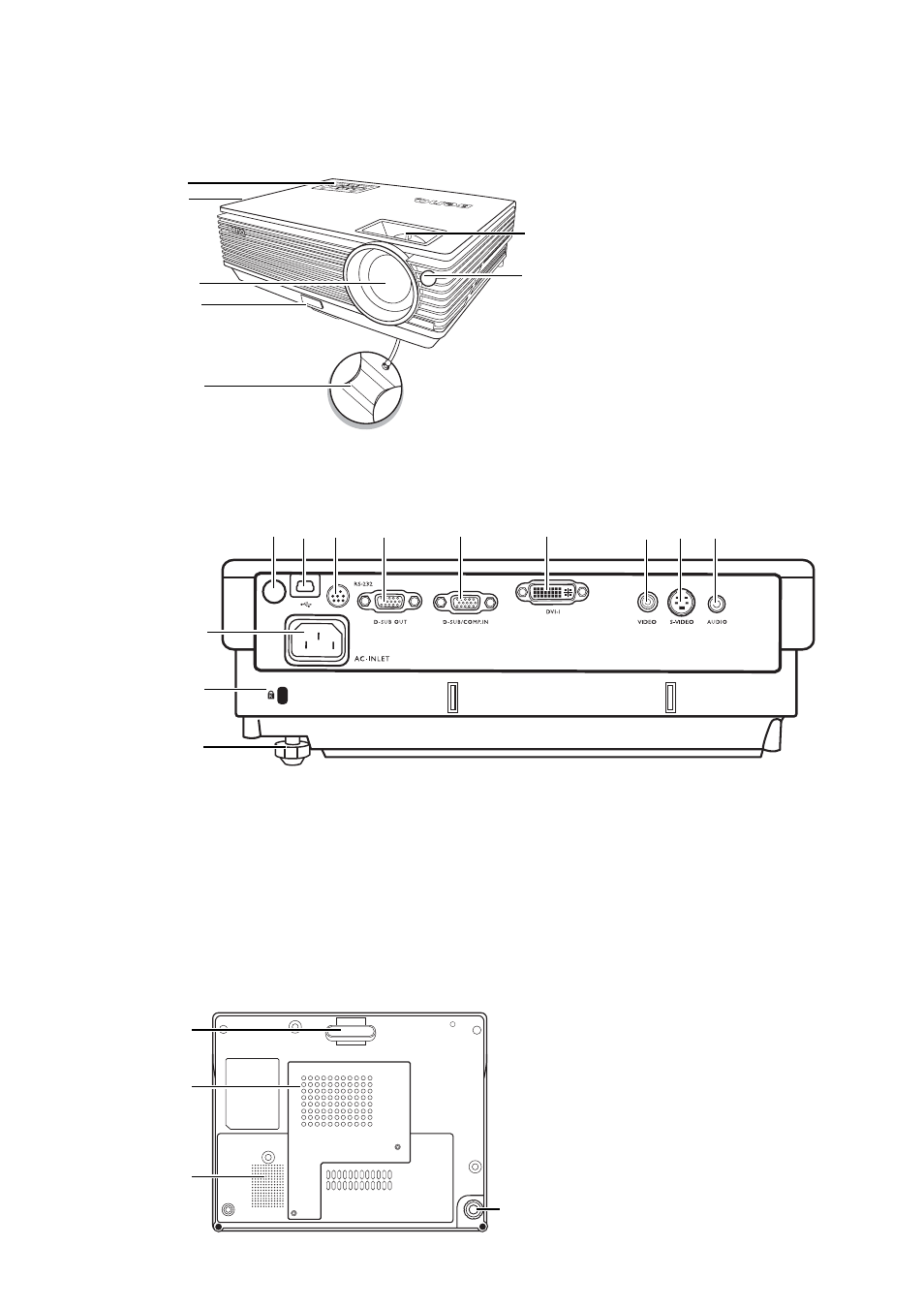

Внешний вид проектора
Вид спереди / сверху
Вид сзади
Подробнее см.
Порядок подключения" на стр. 17
Вид снизу/сбоку
1.
Внешняя панель управления
(
Подробнее см.
.)
2.
Вентиляционное отверстие
(
выпуск нагретого воздуха)
3.
Проекционный объектив
4.
Кнопка быстро
выпускающегося регулятора
5.
Крышка объектива
6.
Регулятор фокуса
и масштаба
7.
Передний инфракрасный
датчик ДУ
7
6
2
3
4
5
1
8.
Задняя ножка регулятора
9.
Разъем для замка Kensington (защита
от кражи)
10.
Гнездо шнура питания переменного
тока
11.
Задний инфракрасный датчик ДУ
12.
Гнездо USB
13.
Гнездо RS232
14.
Гнездо выходного сигнала RGB
15.
Гнездо входного сигнала RGB
(
ПК) / компонентный видеовход
(YPbPr/ YCbCr)
16.
Вход сигнала DVI-I
17.
Вход сигнала Video
18.
Вход S-Video
19.
Гнездо аудиосигнала
11 12 13
14
15
16
17 18
8
9
10
19
20.
Быстро выпускающийся
регулятор
21.
Крышка лампы
22.
Решетка динамика
23.
Задняя ножка регулятора
20
21
22
23
