13

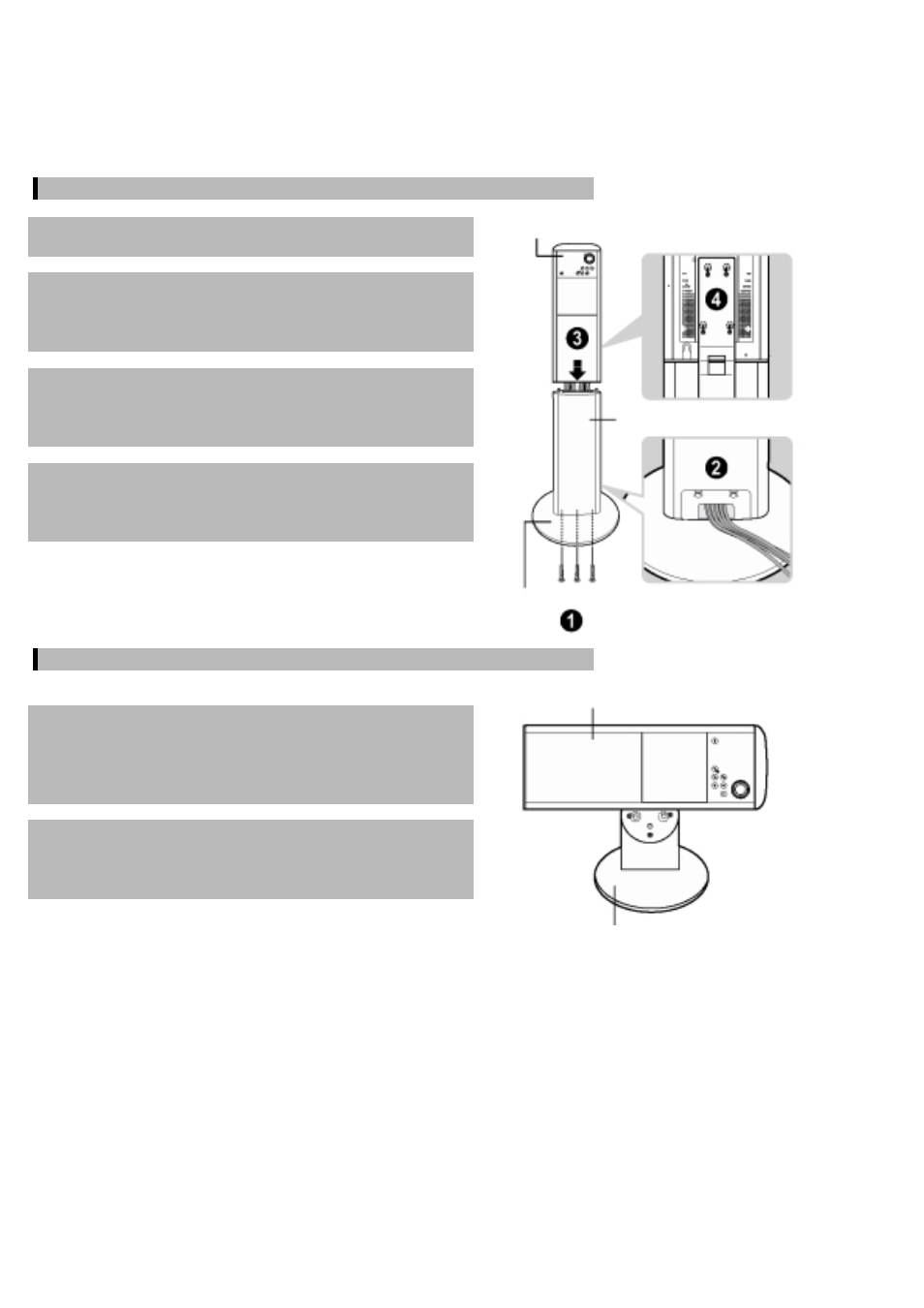

Установка системы
В зависимости от ваших предпочтений, вы можете установить систему либо на подставку для
вертикальной установки, либо на подставку для горизонтальной установки.
Подставка для вертикальной установки (прилагается)
1 Прикрепите круглую опору к подставке для
вертикальной установки 3 винтами.
2 Откройте крышку в задней части подставки м
для вертикальной установки и подсоедините к
подставке аудио/видео кабели
(подсоединение кабелей см. на стр. 19~24).
3 Найдите два паза на нижней части основного
блока системы. Наденьте основной блок на два
соответствующих пазам шипа на подставке для
вертикальной установки.
4
Прикрепите основной блок к подставке для
вертикальной установки 4 винтами.
Подставка для горизонтальной установки (прилагается)
Основной блок
1 Найдите два паза на боковой стенке основного
блока системы и наденьте основной блок на два
соответствующих пазам шипа на подставке для
горизонтальной установки.
2 Прикрепите основной блок к подставке для
горизонтальной установки 2 винтами.
Основной блок ЗАДНЯЯ ПАНЕЛЬ
ОСНОВНОГО БЛОКА
Подставка для вертикальной установки
Круглая опора ЗАДНЯЯ ЧАСТЬ
ВЕРТИКАЛЬНОЙ
ПОДСТАВКИ
Подставка для горизонтальной установки
