Введение
9

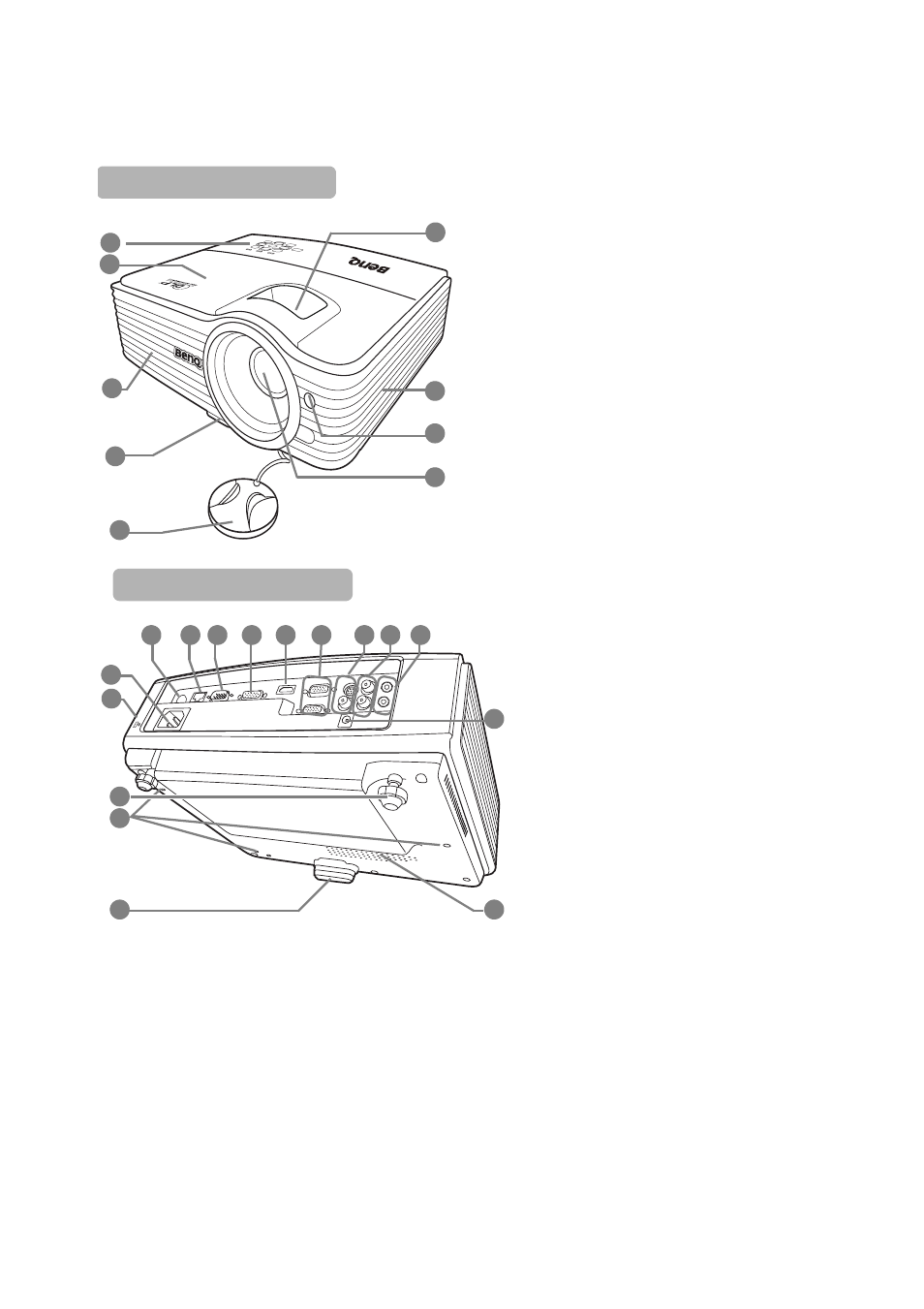

Внешний вид проектора
1.
Внешняя панель управления
(Подробнее см.
управления и функции" на стр.
10
.)
2.
Крышка лампы
3.
Вентиляционное отверстие
(выпуск нагретого воздуха)
4.
Кнопка быстро выпускающегося
регулятора
5.
Крышка объектива
6.
Кольцо фокусировки и регулятор
масштаба
7.
Вентиляционное отверстие (вход
охлаждающего воздуха)
8.
Инфракрасный датчик ДУ на
передней панели
9.
Проекционный объектив
10.
Разъем питания
11.
Разъем для замка Kensington
(защита от кражи)
12.
Ножка заднего регулятора наклона
13.
Отверстия для потолочного
монтажа
14.
Задний инфракрасный датчик ДУ
15.
Вход ЛВС RJ45
16.
Гнездо RS232
17.
Гнездо выходного сигнала RGB
18.
Входной разъем HDMI
19.
Разъем для входного сигнала RGB
(ПК) или компонентного видео
(YPbPr/YCbCr)
20.
Вход S-Video
Вход сигнала Video
21.
Входные разъемы аудио (Л/П)
22.
Вход сигнала Audio
Выход сигнала Audio
23.
Выход постоянного тока 12 В
Используется для подключения
таких внешних устройств, как,
например, электрический экран
или устройства управления
освещением и т.д. Для получения
инструкций по подключению этих
устройств обратитесь
к поставщику.
24.
Решетка динамика
Вид спереди / сверху
Вид снизу/сбоку
