Установка проектора
русский
Выбор размера проецируемого изображения
На размер проецируемого изображения влияет расстояние от объектива проектора до экрана, настройка
увеличения и формат видеосигнала. Для определения оптимального расположения проектора BenQ
предусмотрено использование отдельных таблиц размеров для формата 16:9 и 4:3.
1. Определите формат своего экрана - 16:9 или 4:3?
2. Выберите нужный Размер экрана из приведенной ниже таблицы размеров для формата 16:9 или 4:3
в соответствии со своим типом экрана. Установите проектор на расстоянии от экрана между
приведенными в таблице значениями Мин. и Макс..
3. Определите точную высоту расположения проектора.
Эта модель проектора имеет 120%-ное вертикальное смещение между центром объектива проектора
и кромкой проецируемого изображения как указано в столбце "Смещение" нижеприведенной таблицы.
Для точной регулировки смещения у проектора PE8720 имеется встроенное управление вертикальным
перемещением моторизованного объектива.

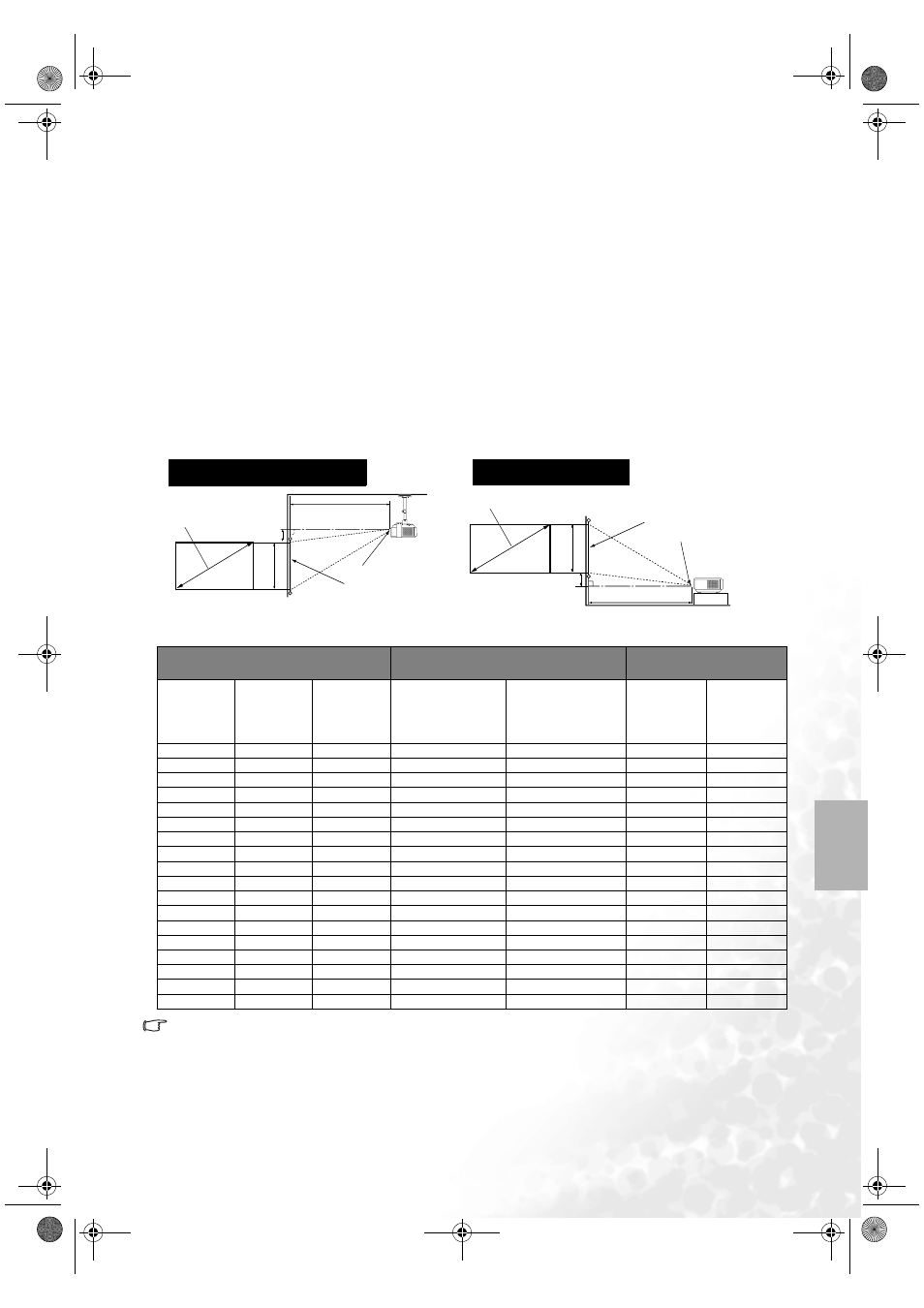

Установка для экрана формата 16:9
Таблица размеров для экрана формата 16:9 (широкоэкранный)
Указанные выше значения приблизительные и могут несколько отличаться от значений реальных
измерений. Приведены только рекомендуемые размеры экрана. Если размер вашего экрана не
представлен в данной таблице, обратитесь за консультацией к дилеру BenQ.
Из таблицы видно, что объектив проектора может находиться на расстоянии 2 - 10,8 м от экрана, при
этом размер проецируемого изображения может составлять от 50" (1,11 x 0,62 м) до полноэкранного
200" (4,43 x 2,49 м).
Экран
Высо
та
Расстояние проецирования
Диагональ
Смещение
Потолок
Центр объектива
Установка под потолком
Экран
Высо
та
Смещение
Стол
Центр объектива
Диагональ
Расстояние
проецирования
Установка на столе
Размеры экрана
(дюйм / см)
Расстояние проецирования
(дюйм / см)
Смещение
(дюйм / см)
Диагональ
Ширина
Высота
Мин. расстояние
(с макс.
масштабом
изображения)
Макс. расстояние
(с мин. масштабом
изображения)
Верхнее
Нижнее
50 / 127
44 / 111
25 / 62
78 / 199
106 / 270
2,5 / 6,2
-27,0 / -68,5
60 / 152
52 / 133
29 / 75
94 / 239
128 / 324
2,9 / 7,5
-32,4 / -82,2
70 / 178
61 / 155
34 / 87
110 / 279
149 / 379
3,4 / 8,7
-37,8 / -95,9
80 / 203
70 / 177
39 / 100
126 / 319
171 / 433
3,9 / 10,0
-43,1 / -109,6
90 / 229
78 / 199
44 / 112
141 / 359
192 / 487
4,4 / 11,2
-48,5 / -123,3
100 / 254
87 / 221
49 / 125
156 / 400
213 / 541
4,9 / 12,5
-53,9 / -137,0
110 / 279
96 / 244
54 / 137
172 / 438
234 / 595
5,4 / 13,7
-59,3 / -150,7
120 / 305
105 / 266
59 / 149
188 / 478
256 / 649
5,9 / 14,9
-64,7 / -164,4
130 / 325
113 / 288
64 / 162
204 / 518
277 / 703
6,4 / 16,2
-70,1 / -178,1
140 / 356
122 / 310
69 / 174
220 / 558
298 / 757
6,9 / 17,4
-75,5 / -191,8
150 / 381
131 / 332
74 / 187
235 / 598
319 / 811
7,4 / 18,7
-80,9 / -205,5
160 / 406
139 / 354
78 / 199
251 / 638
341 / 865
7,8 / 19,9
-86,3 / -219,2
170 / 432
148 / 376
83 / 212
267 / 677
362 / 919
8,3 / 21,2
-91,7 / -232,9
180 / 457
157 / 398
88 / 224
282 / 717
383 / 973
8,8 / 22,4
-97,1 / -246,6
190 / 483
166 / 421
93 / 237
298 / 757
405 / 1028
9,3 / 23,7
-102,5 / -260,3
200 / 508
174 / 443
98 / 249
314 / 797
426 / 1082
9,8 / 24,9
-107,9 / -274,0
250 / 635
218 / 553
123 / 311
392 / 996
532 / 1352
12,3 / 31,1
-134,8 / -342,4
300 / 762
261 / 664
147 / 374
471 / 1195
639 / 1622
14,7 / 37,4
-161,8 / -410,9
