Введение
9

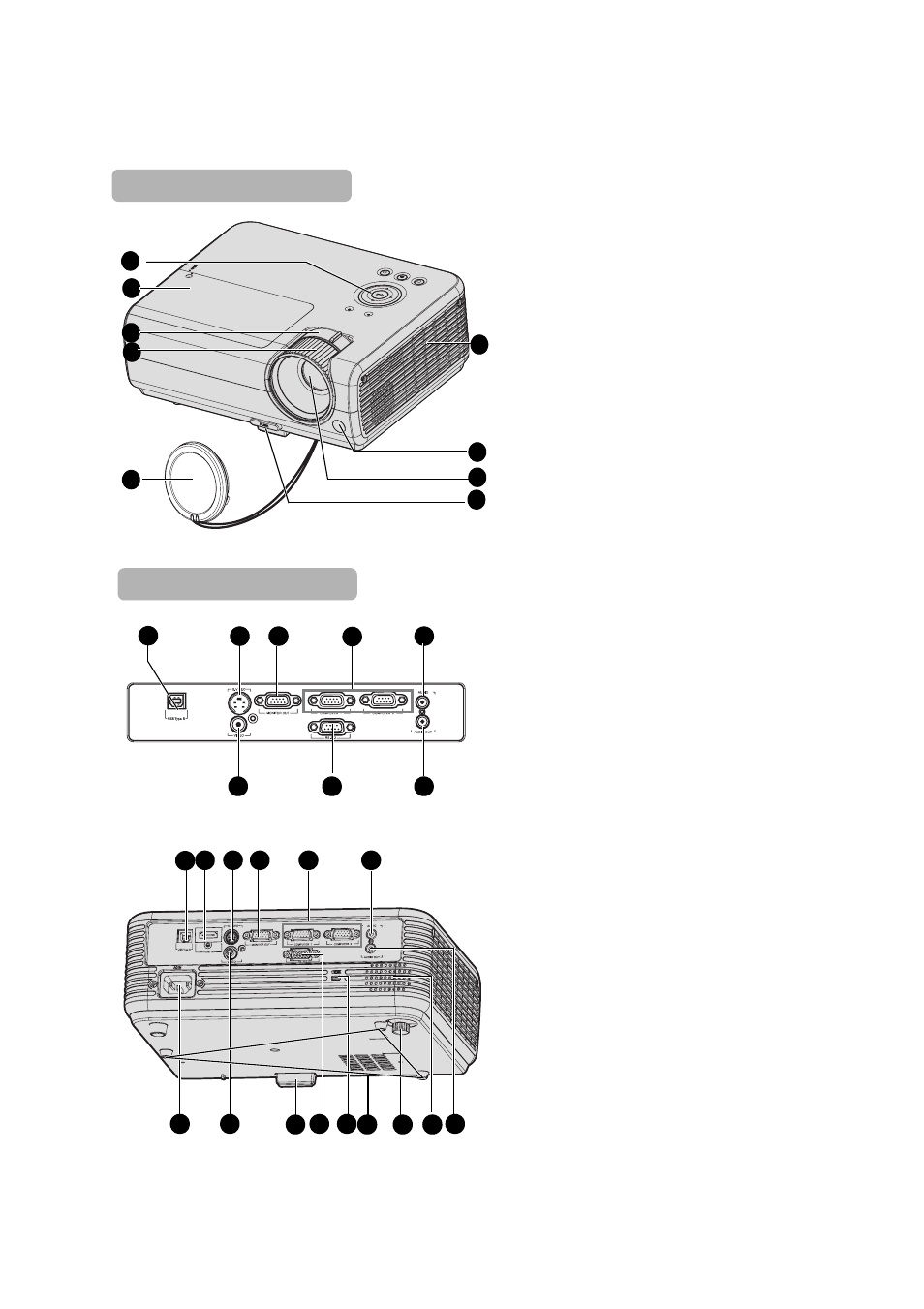

Внешний вид проектора
1.
Внешняя панель управления
(Подробнее см
.)
2.
Крышка лампы
3.
Регулятор масштаба
4.
Кольцо фокусировки
5.
Крышка объектива
6.
Вентиляционное отверстие
(выпуск нагретого воздуха)
7.
Передний ИК-датчик
дистанционного управления
8.
Объектив проектора
9.
Кнопка быстро выпускающегося
регулятора
10. Гнездо USB-входа
11.
Гнездо видеовхода S-Video.
12. Гнездо выходного сигнала RGB
13. Гнездо входного сигнала RGB
(ПК)/компонентного
видеосигнала (YPbPr/ YCbCr)
14. Гнездо аудиовхода
15. Гнездо видеовхода
16. Порт управления RS-232
17. Гнездо аудиовыхода
18. Гнездо входа HDMI
19. Гнездо шнура питания
переменного тока
20. Разъем для замка Kensington
(защита от кражи)
21. Отверстия для крепления на
потолке
22. Задняя регулировочная ножка
23. Динамик
Вид спереди/сверху
8
7
9
Вид снизу/сбоку
14
13
12
11
10
15
16
17
11
10 18
12
13
14
15
16
17
19
9
21
22
20
23
(MP615P)
(MP625P)
