7
Начальные сведения о мониторе

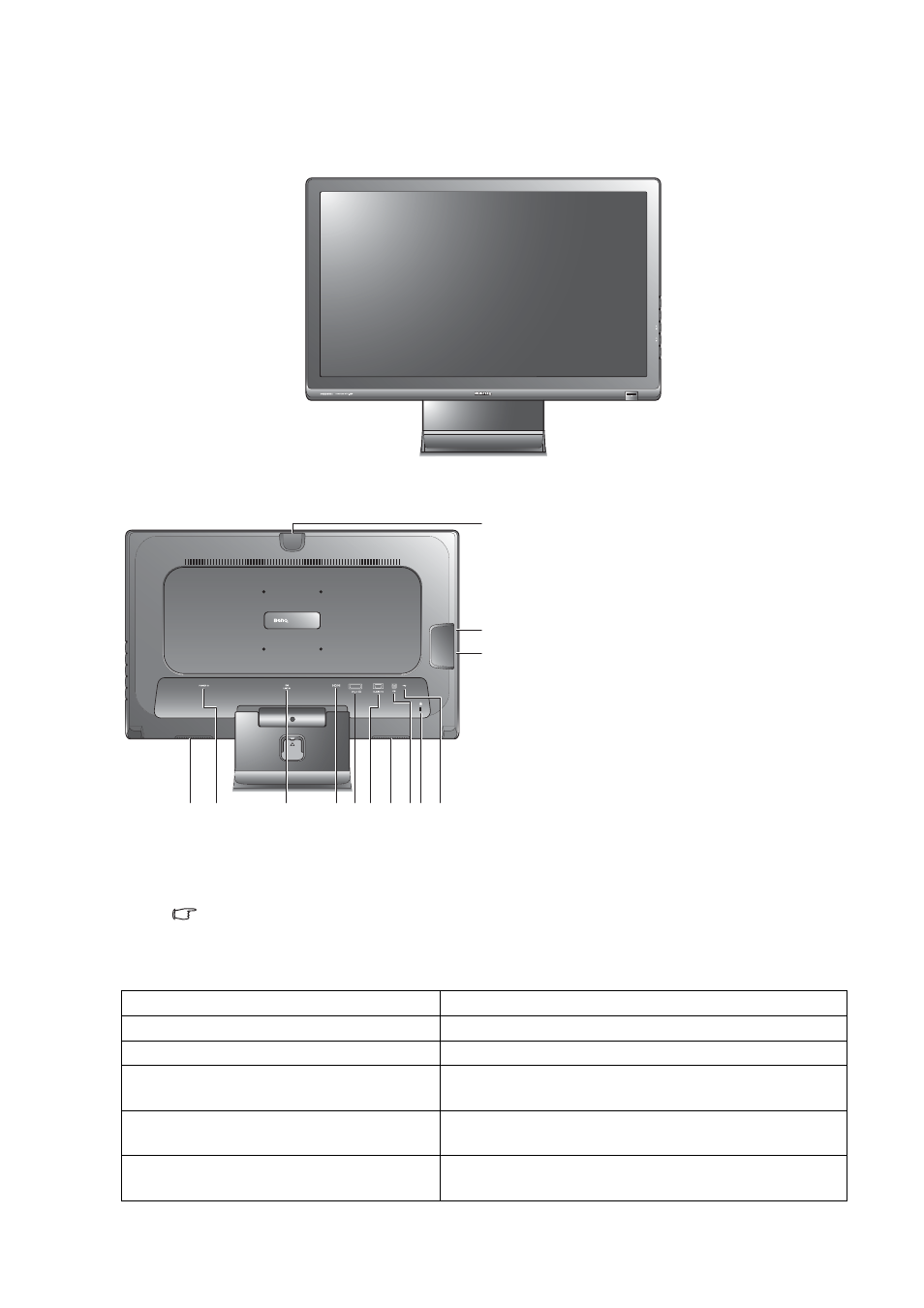

2. Начальные сведения о мониторе
Вид спереди
Вид сзади
Реальная схема может отличаться от показанной в зависимости от модели.
Модель ЖК-монитора
Имеющиеся разъемы
E900HDA, E900HDAP, E2200HDA
D-sub, Линейный вход, Гнездо наушников
E900HD, E900HDP
D-sub, DVI-D, Линейный вход, Гнездо наушников
E2200HD, E2400HD
D-sub, DVI-D, HDMI, Линейный вход, Гнездо
наушников
M2200HD
D-sub, DVI-D, HDMI, Линейный вход, Гнездо
наушников, 4 разъема USB
M2400HD
D-sub, DVI-D, HDMI, Линейный вход, Гнездо
наушников, 3 разъема USB
AUT
O
MENU
ENTER
3
4 5
8
12
11
10
1
1
6
2
7
9
1. Динамики
2. Входное гнездо шнура питания
перем. тока
3. Линейный вход
4. Разъем HDMI
5. Разъем DVI-D
6. Разъем D-Sub
7. Разъем USB (только для моделей
M2200HD и M2400HD)
8. Переключатель блокировки
9. Разъем USB (только M2200HD)
10. 2 разъема USB (только для
моделей M2200HD и M2400HD)
11. Гнездо наушников
12. Разъем USB (только для моделей
M2200HD и M2400HD)
