Введение 9

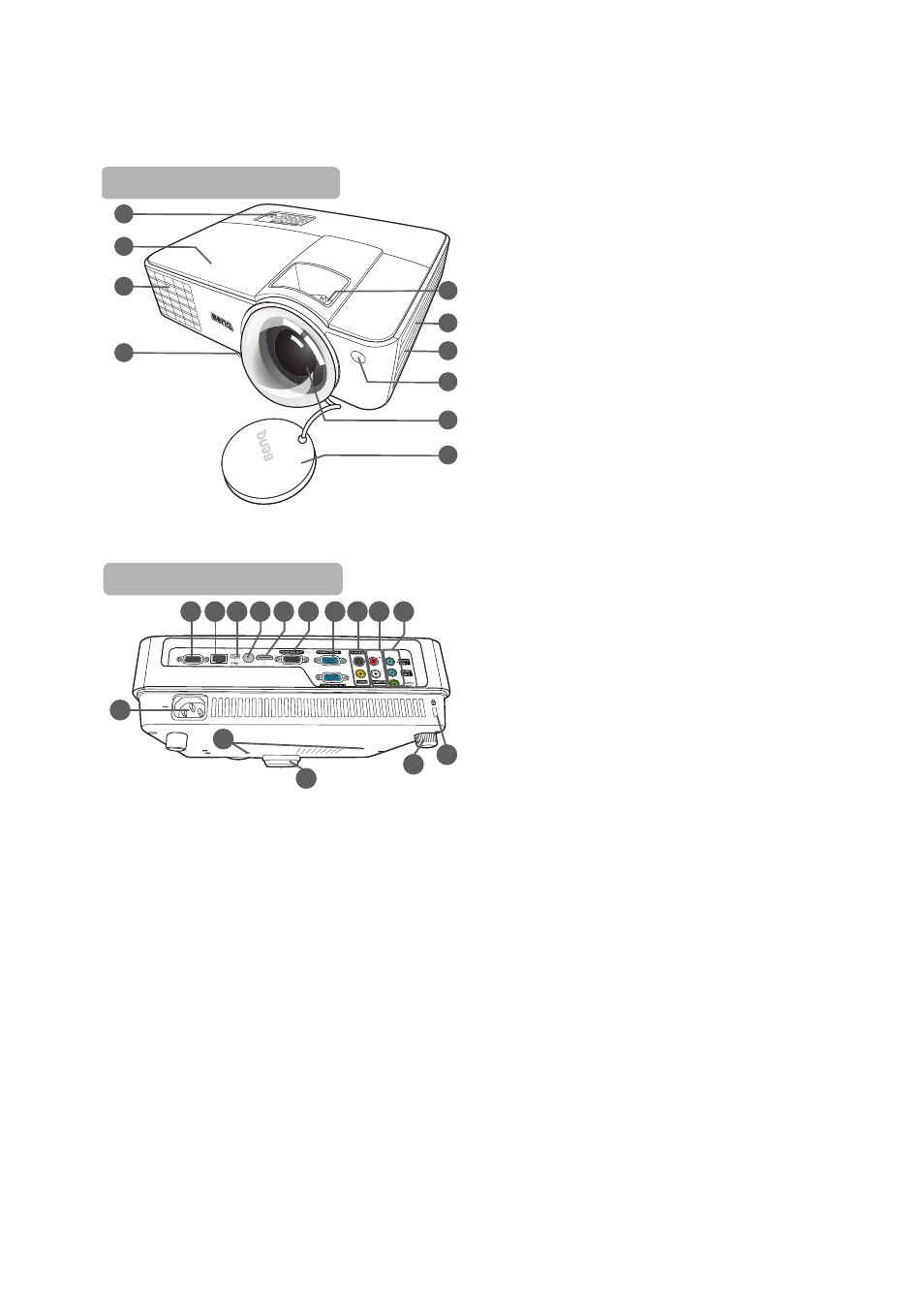

Внешний вид проектора
1. Крышка лампы
2. Внешняя панель управления
(Подробнее см.
"Элементы
управления и функции" на стр. 10 .)
3. Вентиляционное отверстие (выпуск
нагретого воздуха)
4. Кнопка быстро выпускающегося
регулятора
5. Кольцо фокусировки
6. Вентиляционное отверстие
(вход охлаждающего воздуха)
7. Решетка динамика
8. Инфракрасный датчик ДУ на
передней панели
9. Проекционный объектив
10. Крышка объектива
11.
Разъем питания
12. Задняя ножка регулятора
13. Отверстия для потолочного монтажа
14. Ножка переднего регулятора наклона
15. Гнездо RS232
16. Вход ЛВС RJ45
17. Порт USB
18. Задний ИК датчик дистанционного
управления
19. Входной разъем HDMI
20. Гнездо выходного сигнала RGB
21. Разъем для входного сигнала RGB
(ПК) или компонентного видео
(YPbPr/YCbCr)
22. Вход S-Video
Вход сигнала Video
23. Входные разъемы аудио (Л/П)
24. Вход сигнала Audio
Выход сигнала Audio
25. Разъем для замка Kensington
(защита от кражи)
1
2
3
5
4
6
7
8
9
10
Вид спереди/сверху
15 16 17 18 19 20 21 22 23 24
11
14
13
12
25
Вид снизу/сбоку
