Введение
10

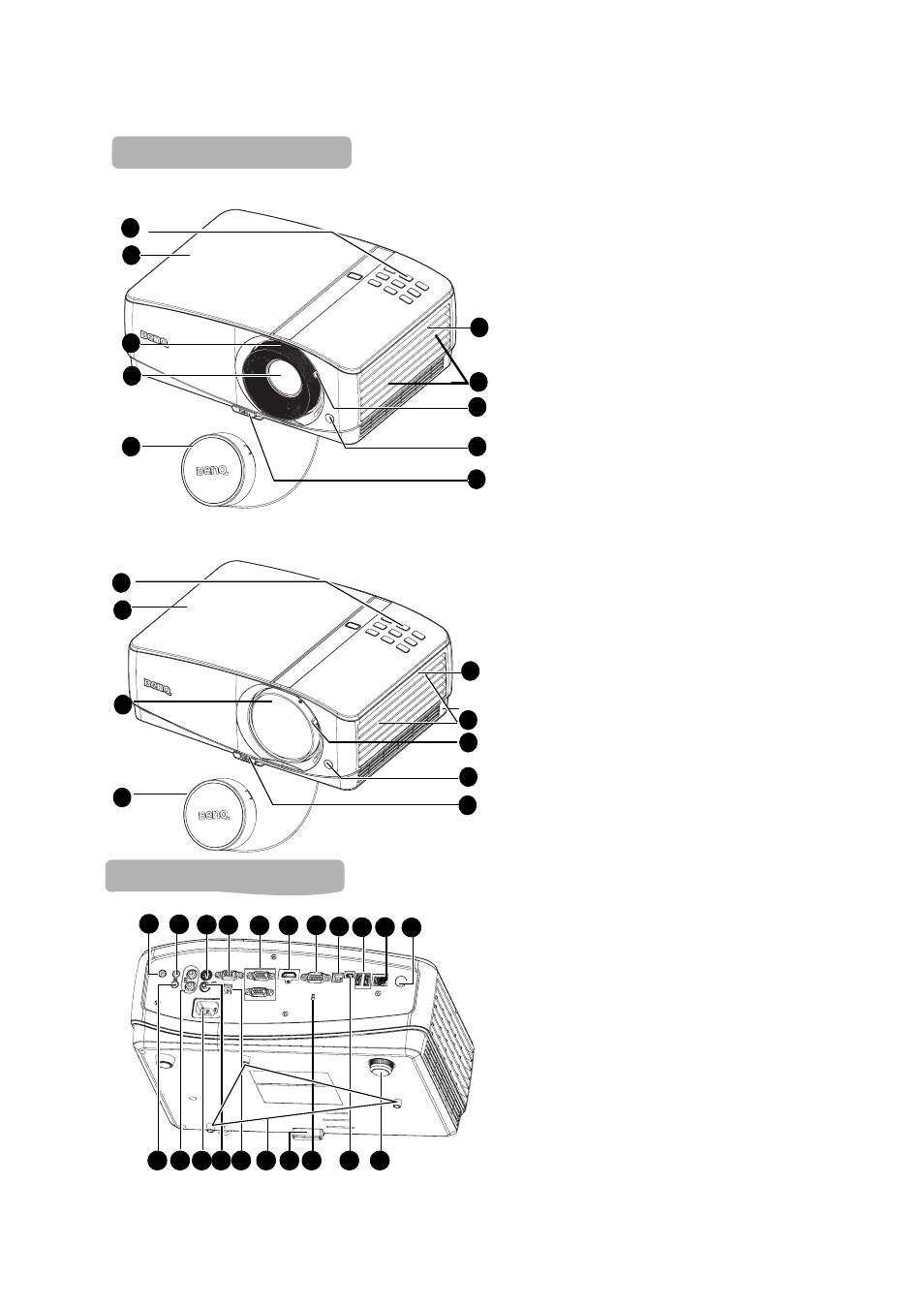

Внешний вид проектора
1.
Внешняя панель управления
(Подробнее см
.)
2.
Крышка лампы
3.
Кольцо фокусировки (MX750)
Рычаг регулировки фокуса (MP780
ST)
4.
Объектив проектора
5.
Крышка объектива
6.
Вентиляционное отверстие (выпуск
нагретого воздуха)
7.
Динамики
8.
Рычаг регулировки масштаба
(только MX750)
9.
Инфракрасный датчик ДУ на
передней панели
10.
Кнопка быстро выдвигающегося
регулятора
11.
Гнездо аудиовыхода
12.
Гнездо аудиовхода
13.
Гнездо видеовхода S-Video.
14.
Гнездо выходного сигнала RGB
15.
Гнездо входного сигнала RGB (ПК)/
компонентного видеосигнала
(YPbPr/YCbCr)
16.
Гнездо входа HDMI
17.
Порт управления RS-232
18.
Гнездо USB типа B
19.
Гнездо USB типа А
20.
Гнездо входного сигнала по
локальной сети (RJ45)
21.
Инфракрасный датчик ДУ на
задней панели
22.
Задняя регулировочная ножка
23.
Гнездо USB типа mini-B
24.
Разъем для замка Kensington
(защита от кражи)
25.
Отверстия для крепления на потолке
26.
Выходной разъем 12 В постоянного
тока. Используется для активации
внешних устройств, например, для
управления экраном или
освещением. За сведениями о
подключении таких устройств
обращайтесь к поставщику.
27.
Гнездо видеовхода
28.
Гнездо шнура питания переменного
тока
29.
Гнездо аудиовхода (Л/П)
30.
Гнездо входа микрофона
Вид спереди/сверху
9
8
5
3
4
6
10
(MX750)
7
Вид сзади/снизу
17
12 13
19
16
15
14
18
10 24
25
26
27
28
29
30
23
22
20
11
21
(MP780
9
3
5
4
6
10
7
