Введение
9

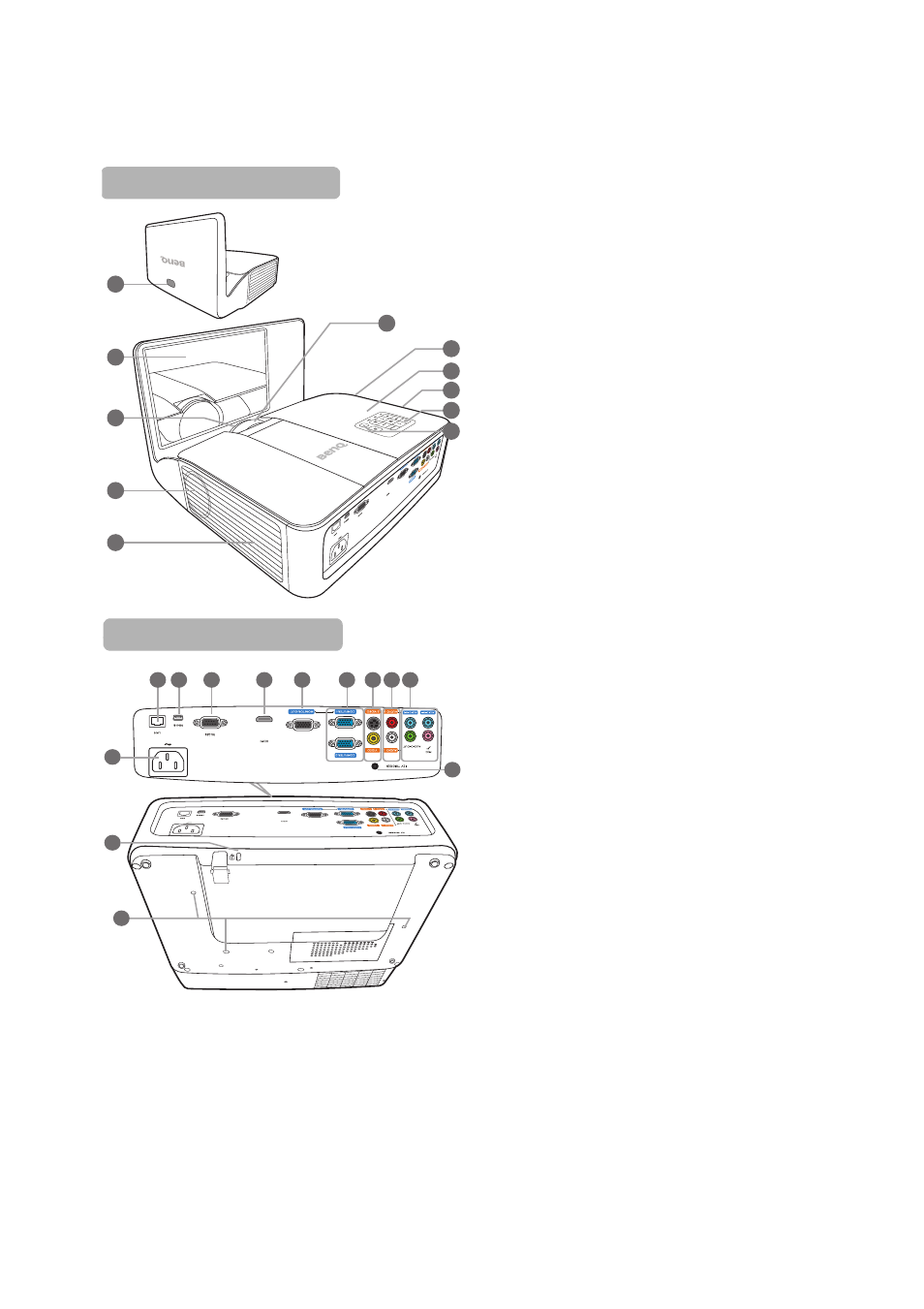

Внешний вид проектора
1.
Передний инфракрасный датчик ДУ
2.
Зеркало
3.
Проекционный объектив
4.
Решетка динамика
5.
Вентиляционное отверстие (впуск
охлаждающего воздуха)
6.
Кольцо фокусировки
7.
Вентиляционное отверстие (выпуск
нагретого воздуха)
8.
Крышка лампы
9.
Внешняя панель управления
(Подробнее см.
10.
Инфракрасный датчик ДУ на верхней
панели
11.
Вход сети LAN RJ45
12.
Порт USB
13.
Гнездо RS232
14.
Входной разъем HDMI
15.
Гнездо выходного сигнала RGB
16.
Разъем для входного сигнала RGB (ПК)/
компонентного видео (YPbPr/YCbCr)
17.
Входное гнездо S-Video
Гнездо видеовхода
18.
Входные разъемы аудио (Л/П)
19.
Вход сигнала Audio
Гнездо аудиовыхода
Гнездо микрофона
20.
12В выход постоянного тока
используется для переключения внешних
устройств, таких как электростатический
экран или управление освещением и т.п.
Проконсультируйтесь с продавцом о том,
как подключить эти устройства.
21.
Разъем питания перем. тока
22.
Разъем для замка Kensington (защита от
кражи)
23.
Отверстия для потолочного монтажа
Вид спереди/сверху
2
1
3
4
5
7
4
9
10
8
6
Вид снизу/сбоку
21
20
22
23
11 12 13
14
15
16 17 18 19
