Введение 9

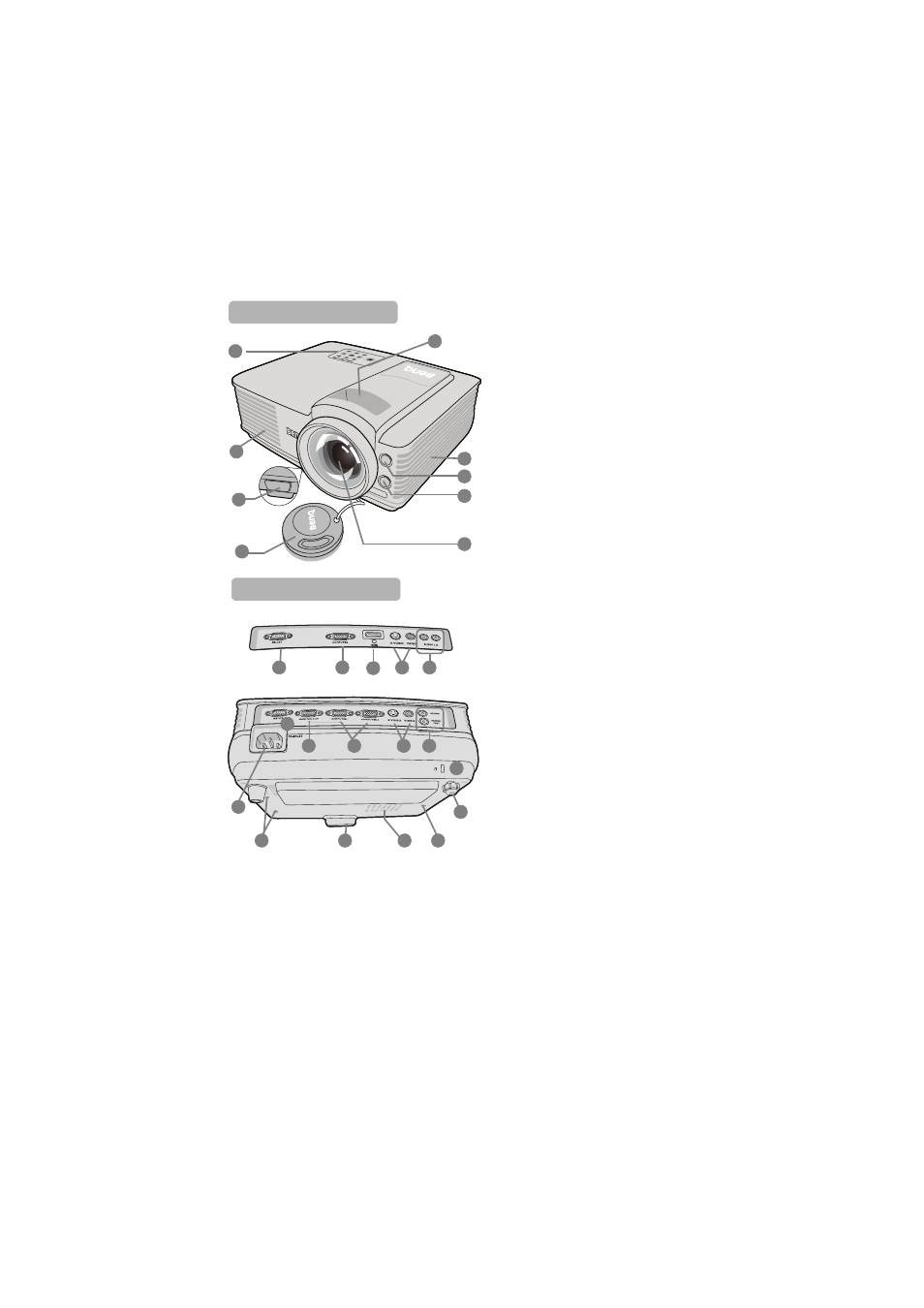

Внешний вид проектора
1. Внешняя панель управления
(См.
"Элементы управления и
функции" на стр. 10 )
2. Выпускное отверстие (выход
горячего воздуха)
3. Кнопка быстро выпускающегося
регулятора
4. Крышка объектива
5. Кольцо фокусировки и регулятор
масштаба
6. Вентиляционное отверстие (вход
охлаждающего воздуха)
7. Инфракрасный датчик ДУ на
передней панели
8. Датчик гашения экрана
9. Проекционный объектив
10. Гнездо шнура питания
11. Разъем для замка Kensington
(защита от кражи)
12. Задняя регулируемая ножка
13. Отверстия для потолочного
монтажа
14. Крышка лампы
15. Гнездо RS232
16. Выход сигнала RGB
17. Вход сигнала ПК (RGB)/
Component Video (YPbPr/ YCbCr)
18. Вход HDMI
19. Вход S-Video
Вход Video
20. Вход Audio
Выход Audio
21. Входы Audio (Л/П)
PUSH
4
1
5
7
9
Вид спереди-сверху
3
6
2
8
15
13
10
12
Вид снизу-сбоку
3
15 17
17 16
19
19
21
20
14 13
11
(MP515 ST)
(MP525 ST)
18
