10
Общее описание

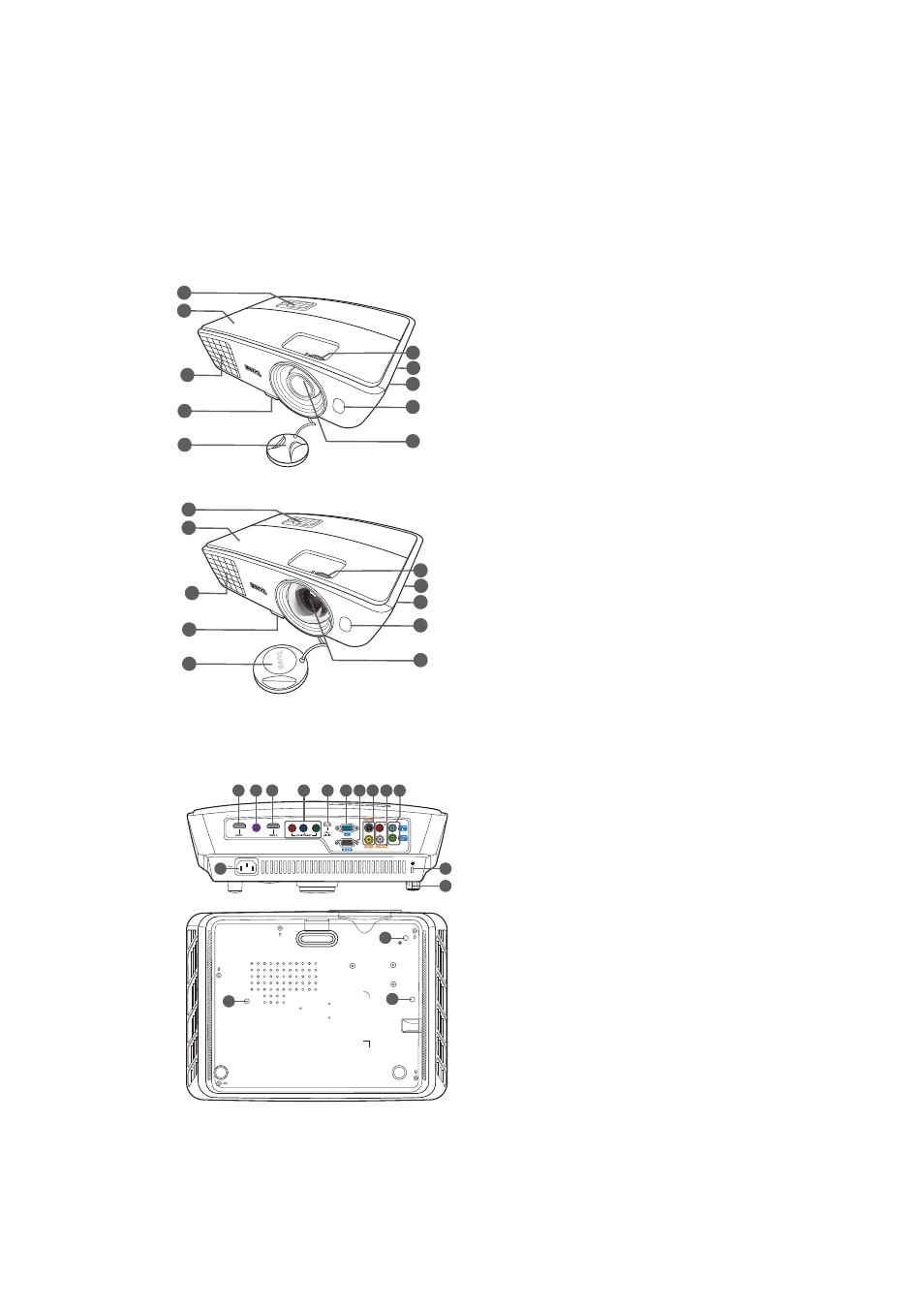

Внешний вид проектора
Вид спереди-сверху
1. Панель управления (см.
.)
2. Крышка лампы
3. Выпускное отверстие
(выход горячего воздуха)
4. Кнопка быстро выпускающегося
регулятора
5. Крышка объектива
6. Кольцо фокусировки и регулятор
масштаба
7. Вентиляционное отверстие
(вход охлаждающего воздуха)
8. Решетка динамика
9. Передний инфракрасный датчик
10.Проекционный объектив
11. Разъемы HDMI
12.Задний инфракрасный датчик
13.Входы Component Video (RCA)
с поддержкой видеосигналов
Y/P
B
/P
R
или Y/C
B
/C
R
.
14.Порт miniUSB (для обслуживания)
15.Гнездо для сигналов RGB (ПК) или
компонентного видео
(YPbPr/ YCbCr)
16.Порт управления RS-232
Для подключения кабеля
управления от ПК или домашнего
кинотеатра.
17.Вход S-Video
(4-конт. разъем mini DIN)
Вход композитного видео (RCA)
18.Аудиовходы (Л/П)
19.Аудиовход
Аудиовыход
20.Разъем шнура питания
21.Паз замка Kensington
22.Задняя регулируемая ножка
23.Отверстия для потолочного
монтажа
Вид сзади снизу
2
1
3
6
4
8
5
9
10
7
W750
2
1
3
6
4
8
9
7
10
5
W770ST
11 12 11
13 14 15 16 17
18 19
20
23
23
23
21
22
Подробнее см. стр.
