Внешний вид проектора – Инструкция по эксплуатации BenQ MW663
Страница 9
Введение
9
Внешний вид проектора
1.
Внешняя панель управления
(Подробную информацию см.
"Элементы управления и функции" на
стр. 10
2.
Крышка лампы
3.
Вентиляционное отверстие (выпуск
нагретого воздуха)
4.
Кнопка быстро выпускающегося
регулятора
5.
Крышка объектива
6.
Регулятор фокуса и масштаба
7.
Вентиляционное отверстие (впуск
охлаждающего воздуха)
8.
Решетка динамика
9.
Передний инфракрасный датчик ДУ
10. Проекционный объектив
11.
Гнездо управления RS232
12. USB-порты
13. Входной порт HDMI
14. Гнездо выходного сигнала RGB
15. Гнездо входного сигнала RGB (ПК)/
компонентного видео (YPbPr/YCbCr)
16. Входное гнездо S-Video
Гнездо видеовхода
17. Входные гнезда аудиосигнала (Л/П)
18. Входные гнезда аудиосигнала
19. Гнездо аудиовыхода
20. Разъем для замка Kensington (защита
от кражи)
21. Гнездо питания перем. тока
22. Задняя ножка регулятора наклона
23. Отверстия для потолочного монтажа

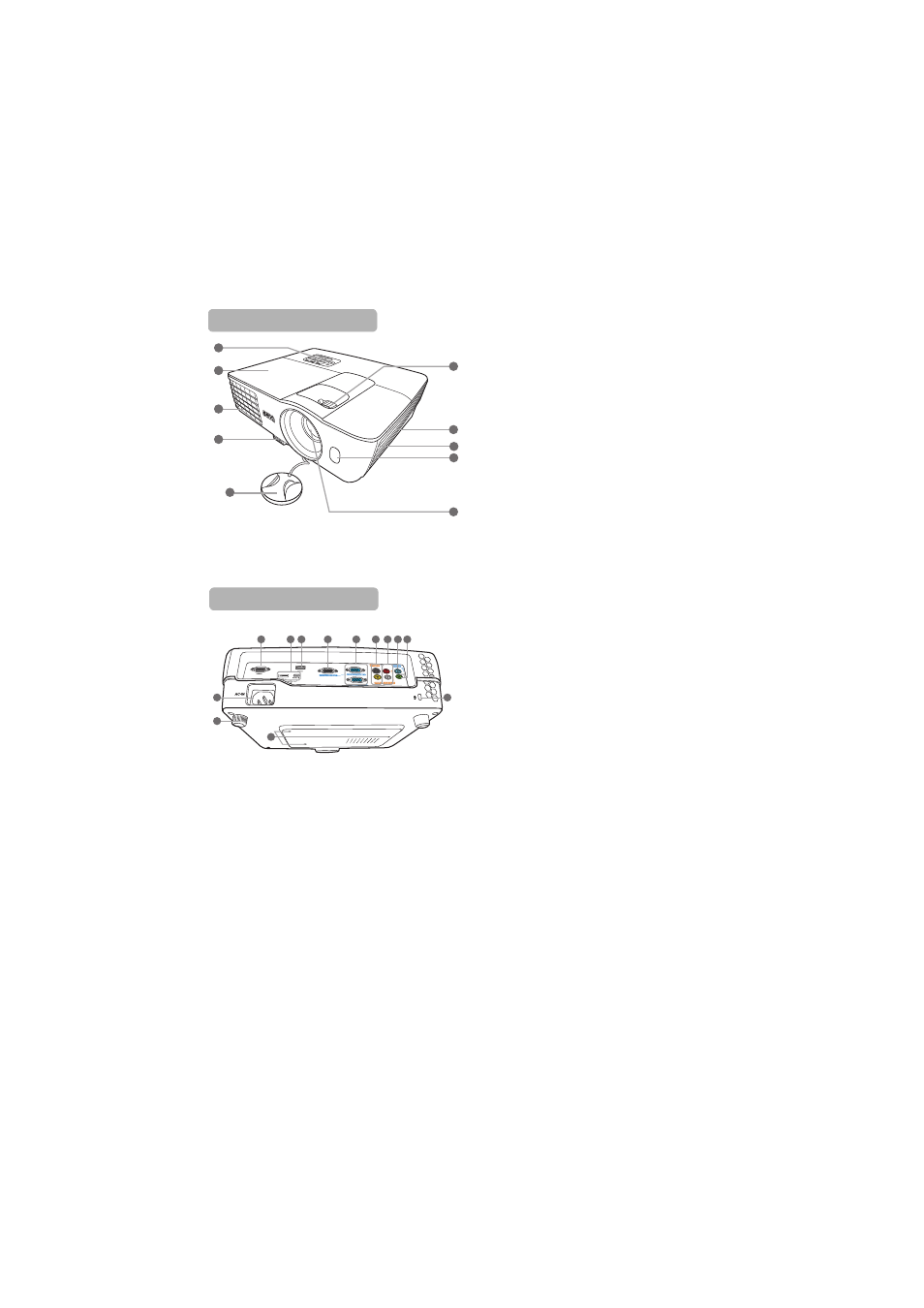

Вид спереди/сверху
5
2
1
3
4
8
6
7
10
9
Вид снизу/сбоку
13
11
12
14
15
16 17 18 19
20
22
21
23
