Расположение проектора
15

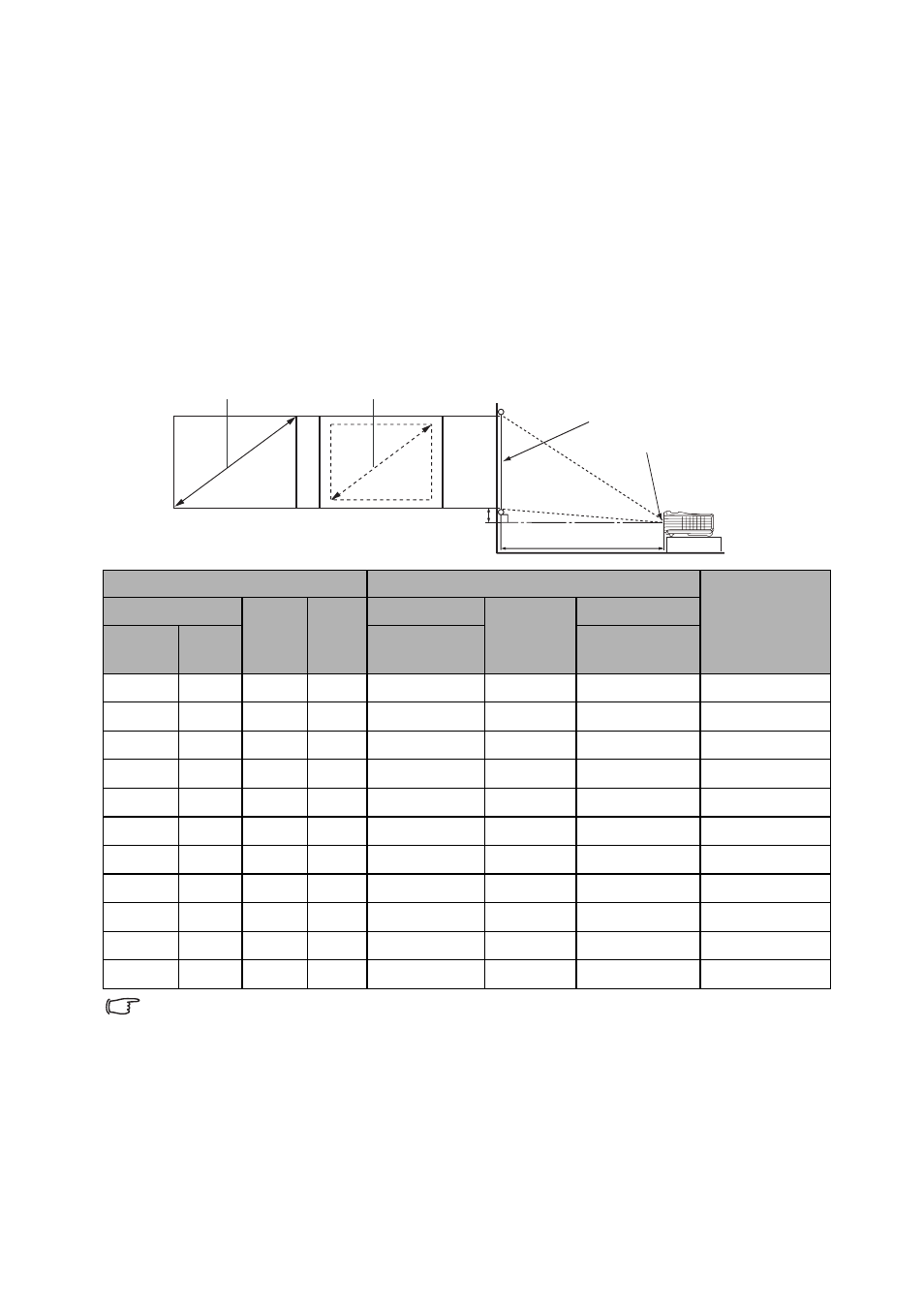

Выбор размера проецируемого изображения
Размер проецируемого изображения зависит от расстояния между объективом проектора
и экраном, настройки масштабирования и видеоформата.
Например, при 120-дюймовом экране рекомендуемое расстояние проецирования
составляет 4246 мм, а вертикальное смещение составляет 137 мм.
Например, если полученное расстояние проецирования составляет 1,5 м (1500 мм),
наиболее близким значением в столбце
является 5308 мм.
В той же строке указано, что требуется размер экрана 150 дюймов (около 3 м).
Размеры проецируемого изображения
Для расчета нужного положения центра объектива см.
"Габаритные размеры" на стр. 71
В связи с различиями в применяемых оптических компонентах, возможно отклонение
указанных значений в пределах 3%.
В случае стационарной установки проектора BenQ рекомендует до окончательной
установки проектора физически измерить размер проецируемого изображения
и расстояние проектора после установки проектора на место, чтобы внести поправку на
оптические характеристики проектора. Это позволит определить точное расположение
проектора, являющееся оптимальным для выбранного места установки.
Макс. масштаб
Мин. масштаб
Расстояние
проецирования
Центр объектива
Экран
Вертикальное смещение
Размер экрана
Расстояние до экрана в мм
Вертикальное
смещение
в мм
Диагональ
Ш
(мм)
В
(мм)
Мин. длина
Среднее
значение
Макс. длина
Дюймы
мм
(макс.
увеличение)
(мин.
уменьшение)
40 1016
813
610
1231
1415
1600
46
50
1270
1016
762
1538
1769
2000
57
60
1524
1219
914
1846
2123
2400
69
80 2032
1626
1219
2462
2831
3200
91
100
2540
2032
1524
3077
3538
4000
114
120
3048
2438
1829
3692
4246
4800
137
150
3810
3048
2286
4615
5308
6000
171
200
5080
4064
3048
6154
7077
8000
229
220
5588
4470
3353
6769
7785
8800
251
250
6350
5080
3810
7692
8846
10000
286
300
7620
6096
4572
9231
10615
12000
343
