Шкив
Стопорная гайка натяжного
валка (удерживать для
предотвращения
проворачивания)
Типовые
стопорные
болты втулки в
3 местах
Втулка
натяжного
валка (QD)
Головка болта
(провернуть)
Подшипник натяжного валка
на стороне втулки с
уменьшенной конусностью
может проворачиваться до
затягивания крепежных болтов
втулки согласно указаниям
шага 4 методики монтажа.
Пружинная
шайба
Монтажная скоба

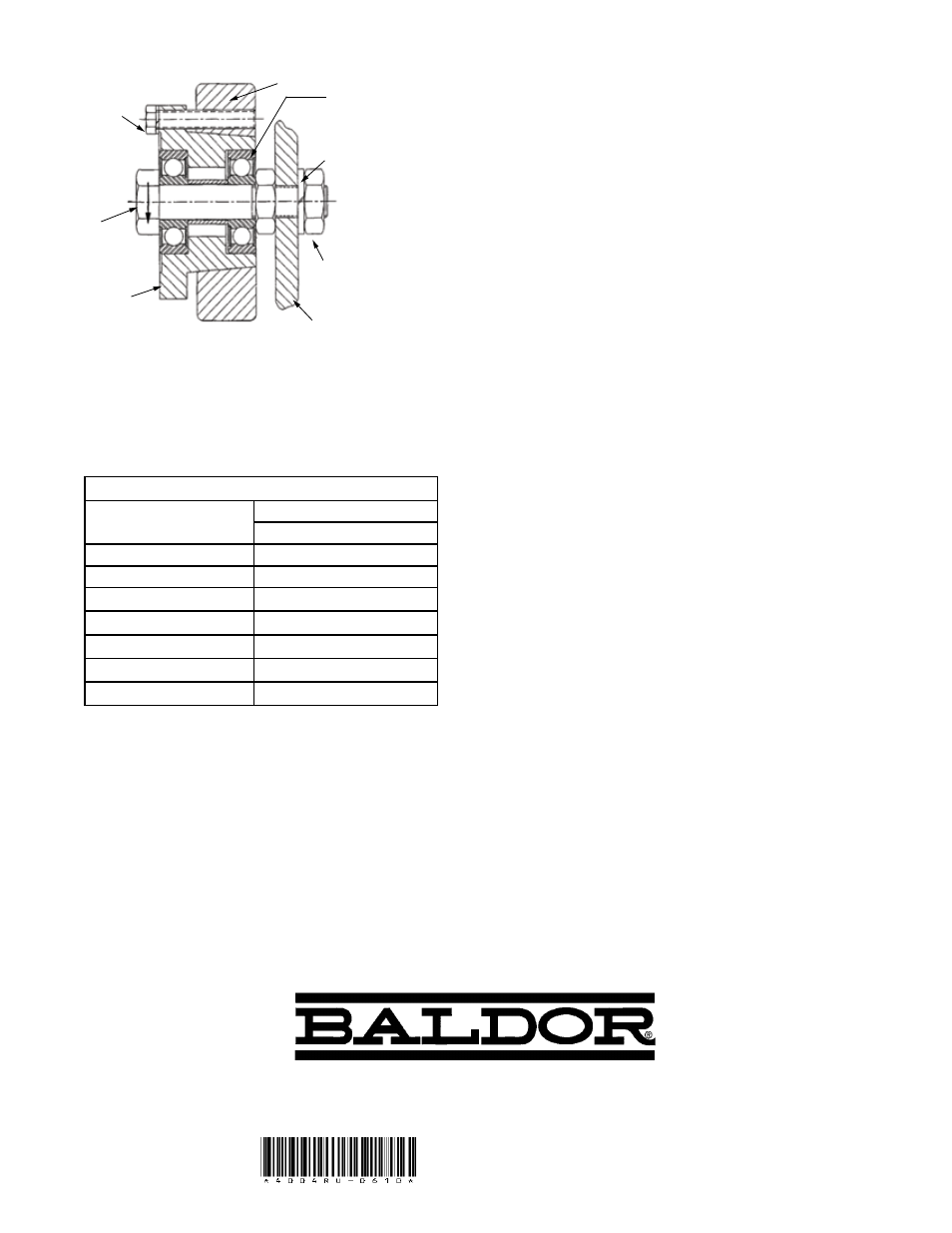

Рис. 3. Стандартный метод сборки втулки QD
(Удерживайте стопорную гайку натяжного валка/
проворачивайте головку болта с макс. усилием 54 Нм)
4. Затяните три (3) крепежных болта втулки для фиксации втулки
натяжного валка к шкиву, см. таблицу 2.
Таблица 2. Значения крутящего усилия для затягивания крепежных винтов втулки QD
Размер
Крутящее усилие
Нм
SH
12,20
SD
12,20
SK
20,33
SK-Lg
20,33
SF
40,67
E
81,34
E-Lg
81,34
5. Проверните узел вручную для проверки свободного хода.
Примечания:
1. При использовании резьбовой крепежной скобы натяжного
валка следует ПОЛНОСТЬЮ установить втулку на шкив согласно
указаниям стандартного метода, описанного в руководстве по
монтажу втулок QD, см. веб-сайт www.baldor.com. Прикрутите
данный узел к консоли скобы с усилием 54 Нм и зафиксируйте
болт затягиванием установочных винтов консоли.
2. Подшипник натяжного валка на стороне втулки с уменьшенной
конусностью может проворачиваться до затягивания крепежных
болтов втулки согласно указаниям шага 4 методики монтажа.
(Подшипник натяжного валка на стороне увеличенного конуса
и внутренний шкив могут также вращаться из-за различий в
установленных производителями допусках).
