Эксплуатация модульного блока распределения питания
Конфигурация сетевого управления
Обзор
Примечание. Полные инструкции по настройке платы сетевого управления см. в интерактивном
руководстве пользователя на веб-сайте www.apc.com.
Соединения

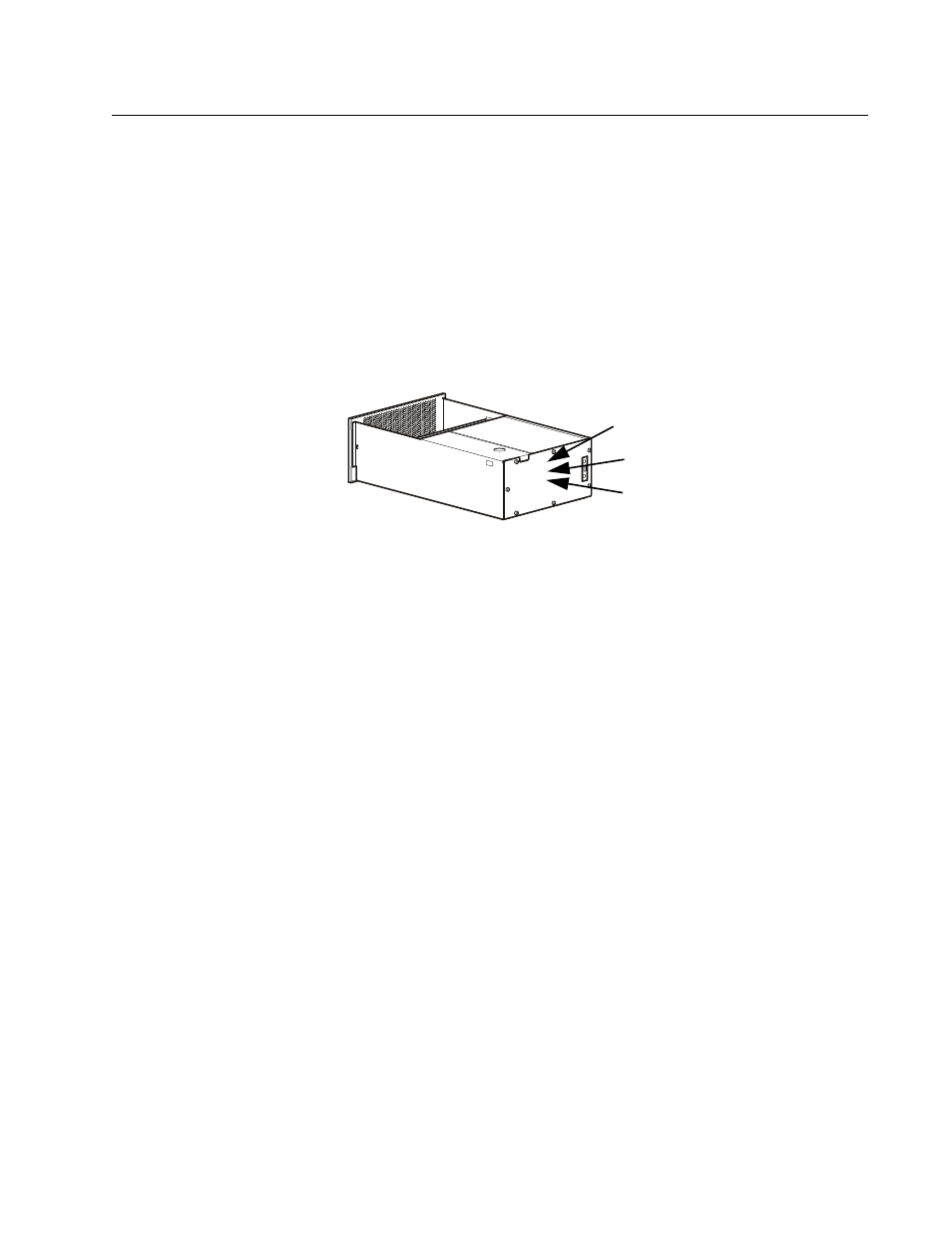

Выполните подключение к PDU: кабель Cat-5 подключается к нижнему разъему RJ-45 c на
задней панели устройства. Подключите другой конец кабеля к локальному компьютеру или
сетевому концентратору. Не используйте верхний разъем RJ-45 a над портом последовательного
ввода-вывода b.
Последовательный кабель можно подключить к порту последовательного ввода-вывода b.
Подключите другой конец кабеля к локальному компьютеру.
Первоначальная настройка
Необходимо настроить следующие три параметра TCP/IP, прежде чем модульное устройство PDU
сможет работать в сети:
• IP-адрес модульного устройства PDU
• Маска подсети
• Основной шлюз по умолчанию
Если основной шлюз недоступен, используйте IP-адрес постоянно (или почти постоянно)
работающего компьютера, находящегося с платой сетевого управления (NMC) в одной
подсети. Плата NMC использует основной шлюз для проверки сети во время наименьшей
ее загрузки.
Примечание. Не используйте адрес обратной связи в качестве адреса основного шлюза
для платы сетевого управления. Связь с оборудованием будет потеряна. Это приведет
к отключению платы и потребует установки значений по умолчанию для параметров
TCP/IP с помощью локальной регистрации через последовательный интерфейс.
Методы настройки TCP/IP.
Чтобы определить необходимые для платы сетевого управления
основные настройки протокола TCP/IP, используйте один из следующих методов:
• Мастер настройки IP-конфигурации устройств APC
• Сервер BOOTP или DHCP
• Компьютер, подключенный к сети
