Инструкция по эксплуатации APC Комплект внешних аккумуляторных батарей ,модель 2U ́Rack and Stack
Страница 8
990-1022, Пересм. изд. 1 2/01
4
У
СТАНОВКА БАТАРЕЙ ИСТОЧНИКА
S
MART
-UPS
Для того, чтобы установить один или несколько комплектов батарей, выполните основные
операции, подробное описание каждой из которых приведено на следующих страницах.
1. Установите комплект(ы) батарей штабелем или установите направляющие в стойке
(только в случае установки в стойке на четырех опорах). Установите комплект(ы) батарей
в стойке. Устанавливайте комплект(ы) батарей в нижнем отделении стойки или в
ближайшем к нижнему свободном отделении стойки.
2. Укрепите переднюю оправку комплекта.
3. Подсоедините комплект(ы) батарей к источнику бесперебойного питания или к другому
комплекту батарей.
Ш
ТАБЕЛЬНАЯ УСТАНОВКА КОМПЛЕКТА БАТАРЕЙ
Примечание. Если комплект устанавливается в стойке, перейдите к разделу «Установка
комплекта батарей в стойке».
1.
Распакуйте шесть опорных прокладок, поставляемых в
комплекте сопроводительной документации.
2. Поверните комплект батарей набок, так, чтобы получить
доступ к его нижней поверхности.

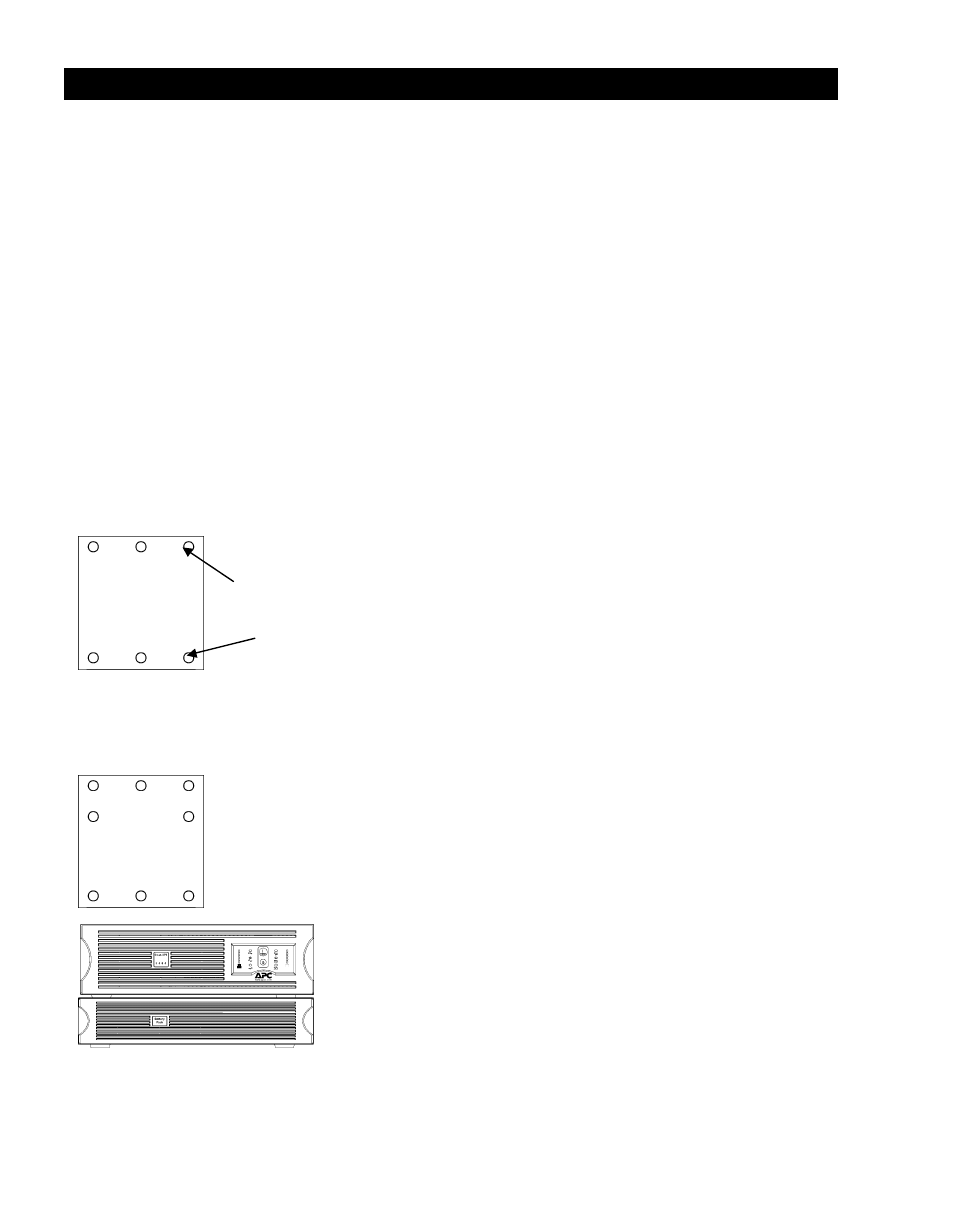

3. Найдите углубления на нижней поверхности комплекта
батарей, предусмотренные для установки опорных
прокладок (углубления показаны стрелками на рисунке
слева).
4. Отделите защитную пленку от внутренней поверхности
одной опорной прокладки, совместите клейкую сторону
прокладки с углублением в поверхности комплекта
батарей, и с силой нажмите на прокладку, чтобы
закрепить ее в углублении. Повторяя эту операцию,
укрепите все опорные прокладки.
5. На крышке комплекта батарей предусмотрены
углубления, расположение которых соответствует
расположению опорных прокладок на нижней
поверхности другого комплекта батарей,
устанавливаемого штабелем сверху.
6. Переверните комплект батарей нижней стороной вниз и
установите его на полу, на другом комплекте батарей
или под источником бесперебойного питания (см. рис.).
7. Перейдите к выполнению инструкций, приведенных в
разделе «Подсоединение батареи и закрепление
передней оправки», чтобы закончить установку.
