Установка проходных изоляционных вставок KoldLok для фальшпола
Удлиненная проходная изоляционная вставка
KoldLok — AR7740
Требования к резанию плиток см. в разделе «Резка плиток фальшпола» на стр. 3.
Установка с помощью самонарезающих винтов
Внимание. Если удлиненная проходная изоляционная вставка KoldLok устанавливается
в действующем центре обработки данных, то извлеките напольную плитку, и дальнейшую
установку изоляционной вставки нужно выполнять вне помещения этого центра.
Во время установки снова верните напольную плитку и изоляционную вставку в фальшпол.
1. Определите требования к размерам прорези на напольной плитке и сделайте
необходимые прорези.

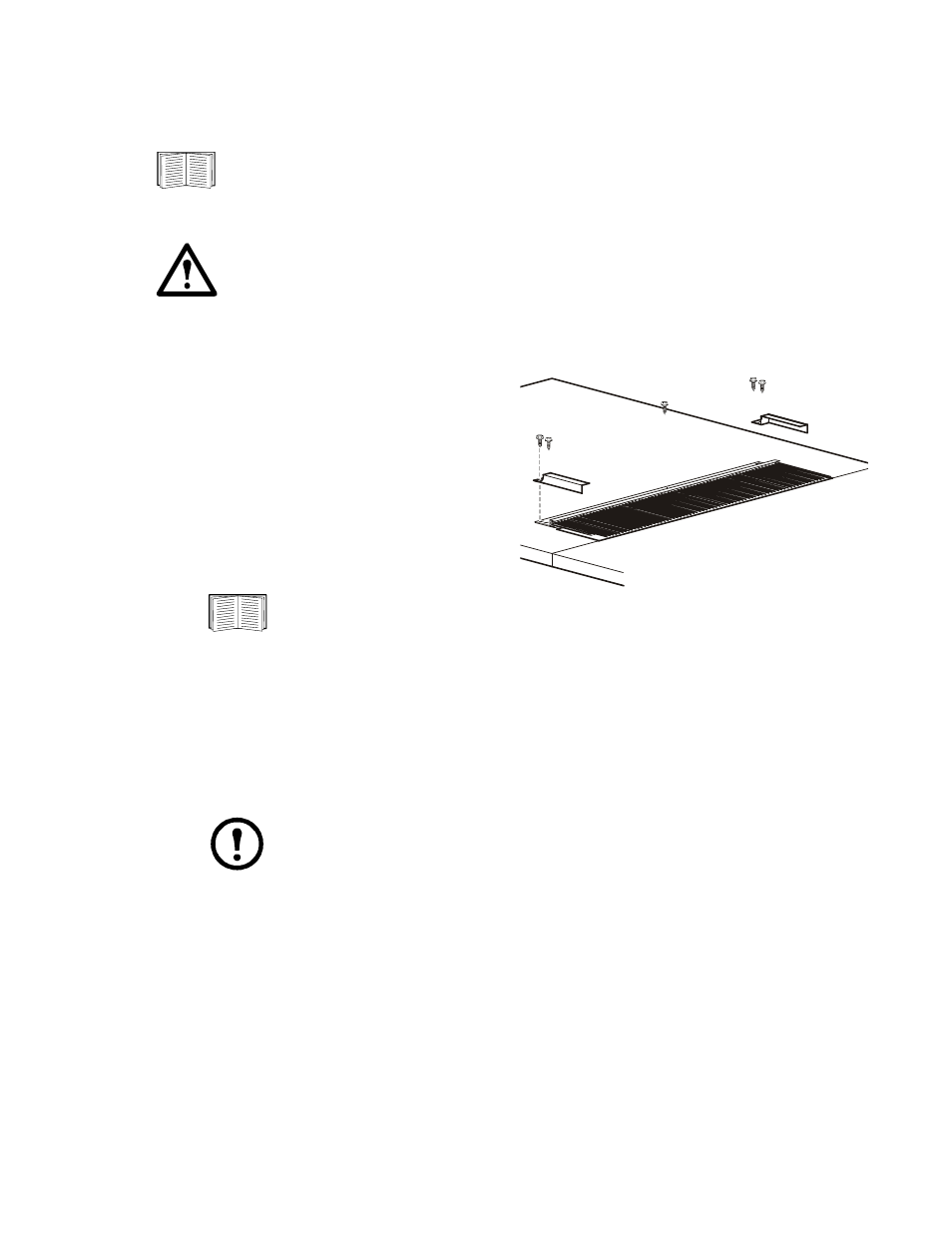

2. Расположите изоляционную вставку над
прорезью для кабелей, чтобы фланец
вставки упирался в напольную плитку,
а волокна на вставках закрывали прорезь.
3. Убедитесь, что при наложении фланца
по краям прорези отсутствуют заусенцы.
Если изоляционную вставку
можно поместить только поверх заусенцев на прорези, используйте набор
для напольного монтажа
. См. раздел «Установка с набором для напольного
4. После размещения вставки вкрутите самонарезающий винт № 10
в центральное
отверстие на фланце вставки, чтобы закрепить ее на фальшполе.
5. Выровняйте отверстия на одной из торцевых заглушек
с отверстиями на конце фланца
изоляционной вставки. Приверните торцевую заглушку и фланец к напольной плитке
с помощью самонарезающих винтов № 10
. Отверстия для винтов проделаны таким
образом, что торцевые заглушки можно присоединить к фланцу как в вертикальном,
так и в горизонтальном положении.
Примечание. Если торцевые заглушки
установлены вплотную к фланцу,
то изоляционная вставка может закрыть отверстие длиной 600 мм. Если торцевые
заглушки находятся на расстоянии от фланца, то установленная изоляционная
вставка позволяет закрыть отверстие длиной 610 мм.
6. Повторите действие 4 для другой торцевой заглушки
.
7. Закрепите изоляционную вставку с помощью оставшихся самонарезающих винтов
№ 10
.
8. Уберите мусор, который остался после установки.
