Монтажный комплект для HP L-class Server – AR8013A
Порядок извлечения гайки в обойме
1. Удалите все установленные болты.
2. Обхватите монтажную гайку и сожмите ее края, чтобы извлечь гайку из квадратного отверстия.

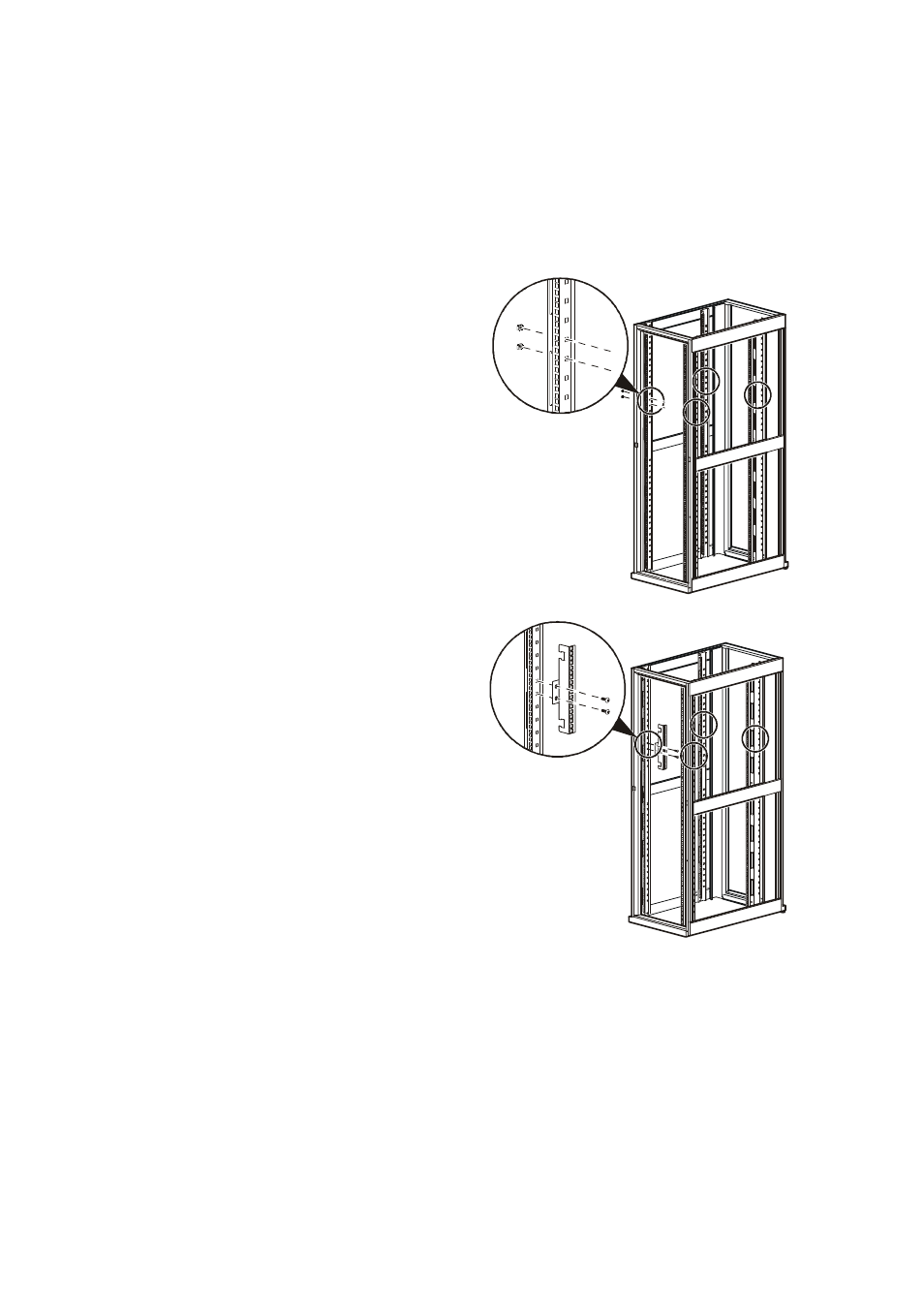

Установка полозьев для оборудования HP в монтажный шкаф SX
1. Установите две гайки в обойме
в отверстия,
расположенные по бокам каждого из четырех
крепежных фланцев.
2. Установите удлинитель крепежной скобы SX
на каждом из четырех крепежных фланцев,
используя восемь винты Torx М6 x 12
и
гайки в обойме, установленные в действии 1.
