Установка: Соединения
28 Устройство распределения охлаждения (CDU) InfraStruXure

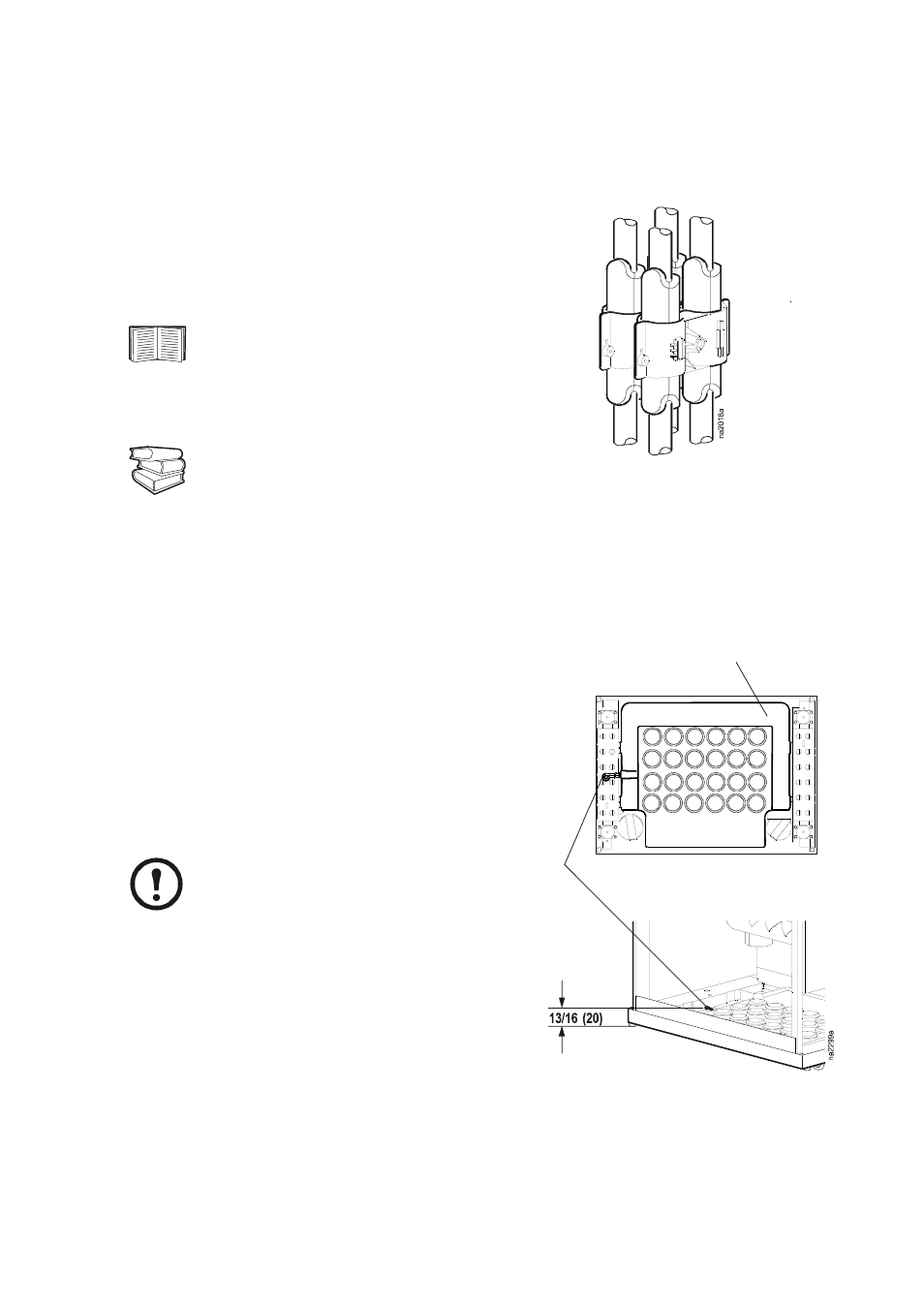

Крепления трубы
Эти опоры предназначены для надежной фиксации
труб PEX-AL-PEX. Всегда руководствуйтесь местным и
национальным нормами и правилами при определении
допустимых расстояний между опорами и способов их
установки.
Трубопровод для слива конденсата
Устройство распределения охлаждения оснащено
конденсатным резервуаром, расположенным в его
нижней части. Вся влага будет собираться здесь, а
затем поступать в отверстие для слива конденсата.
С данным устройством поставляется трубка для
слива конденсата размером 6 дюймов 1/4 дюйма
(152 мм x 6 мм) (внутренний диаметр). Обязательно
подсоедините эту трубку и выведите ее другой
конец в открытую сточную трубу.
Расстояние от трубы слива конденсата до
пола.
Расстояние от трубы слива до пола должно
составлять 20 мм ± 6 мм. Это необходимо
принимать во внимание при использовании
конденсатного насоса с устройством распределения
охлаждения.
См. табл. Расстояния между опорами
на с. 39.
При установке опор следуйте
инструкциям, приведенным в
Указаниях по установке опор для
трубопроводов InfraStruXure
PEX-AL-PEX.
Примечание: при подключении
трубы слива конденсата к открытой
сточной трубе руководствуйтесь
нормами и правилам проводки труб.
Сливная
трубка
Конденсатный
резервуар
Размеры приведены в дюймах, в скобках
указано значение в миллиметрах.
