Монтажный шкаф NetShelter SX — Руководство по распаковке, установке и сборке

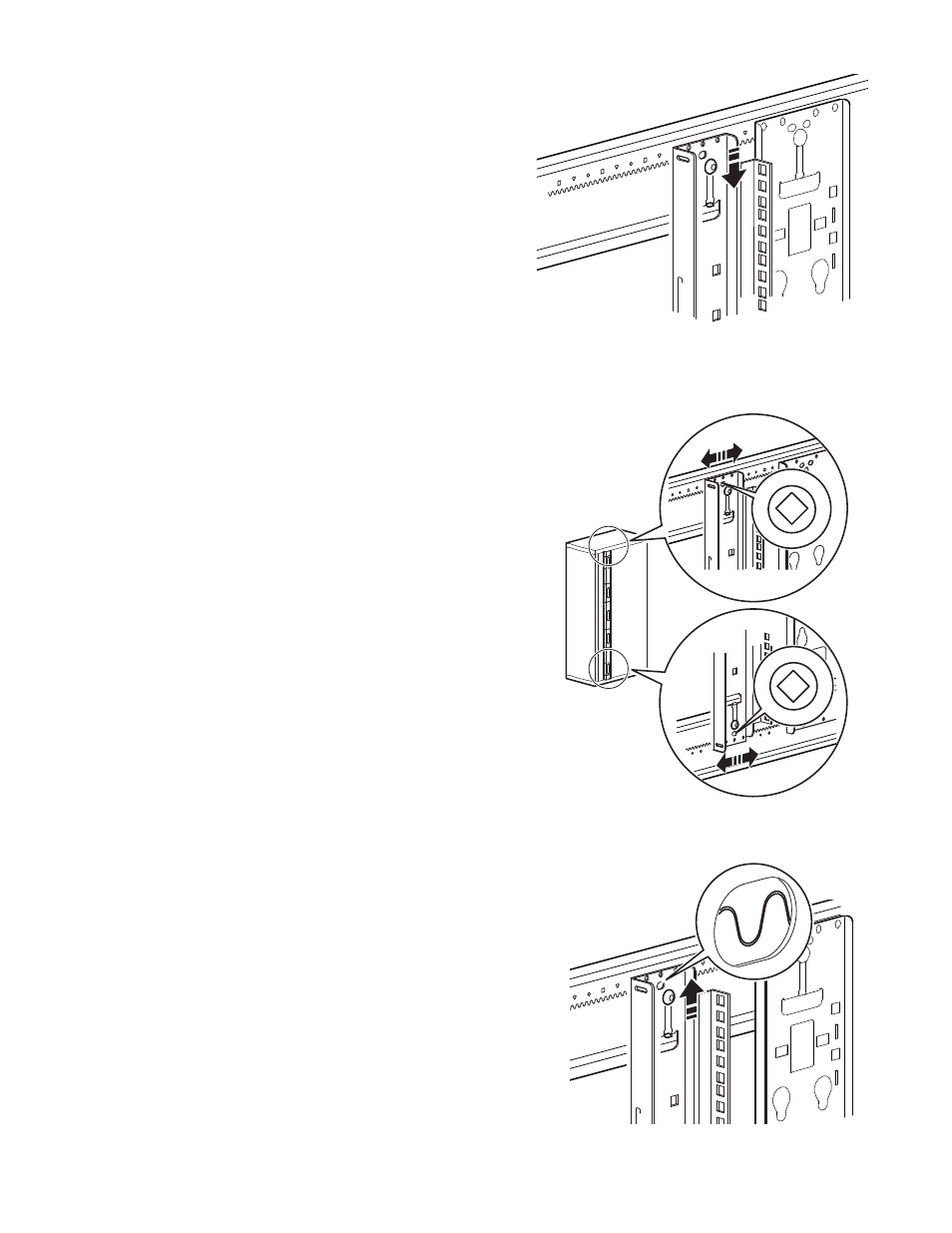

2. Опустите три плоских консоли и
переместите монтажный фланец в
необходимое положение.
– Вертикальные монтажные фланцы
регулируются с шагом 6 мм.
– В монтажных шкафах шириной 750 мм
за передним монтажным фланцем на
расстоянии 476 мм расположены кружки,
указывающие расположение задних
монтажных фланцев при установке
сетевого и телекоммуникационного
оборудования.
3. Для выравнивания фланцев обратите
внимание на символ (например ромб),
видимый через одно из трех отверстий в
верхней части фланца. Будет виден только
один символ. Такой же символ должен
просматриваться через аналогичное
отверстие в нижней части фланца. В
стандартном заводском положении- в
отверстиях просматривается кружок.
4. Убедитесь, чтобы в отверстиях
расположенных друг напротив друга фланцев
просматривался один и тот же символ.
5. После установки вертикального монтажного
фланца в правильное положение в верхней,
центральной и нижней частях поднимите
консоль до полного совмещения выступов на
ней с выступами на боковой распорке и
затяните болты Torx.
ns0717a
ns0718a
ns0719a
