Инструкция по эксплуатации APC Защитные желоба и защитные перегородки
Страница 6
6
Защитные желоба и защитные перегородки
NetShelter
40 kW PDU
UPS
1
3
2

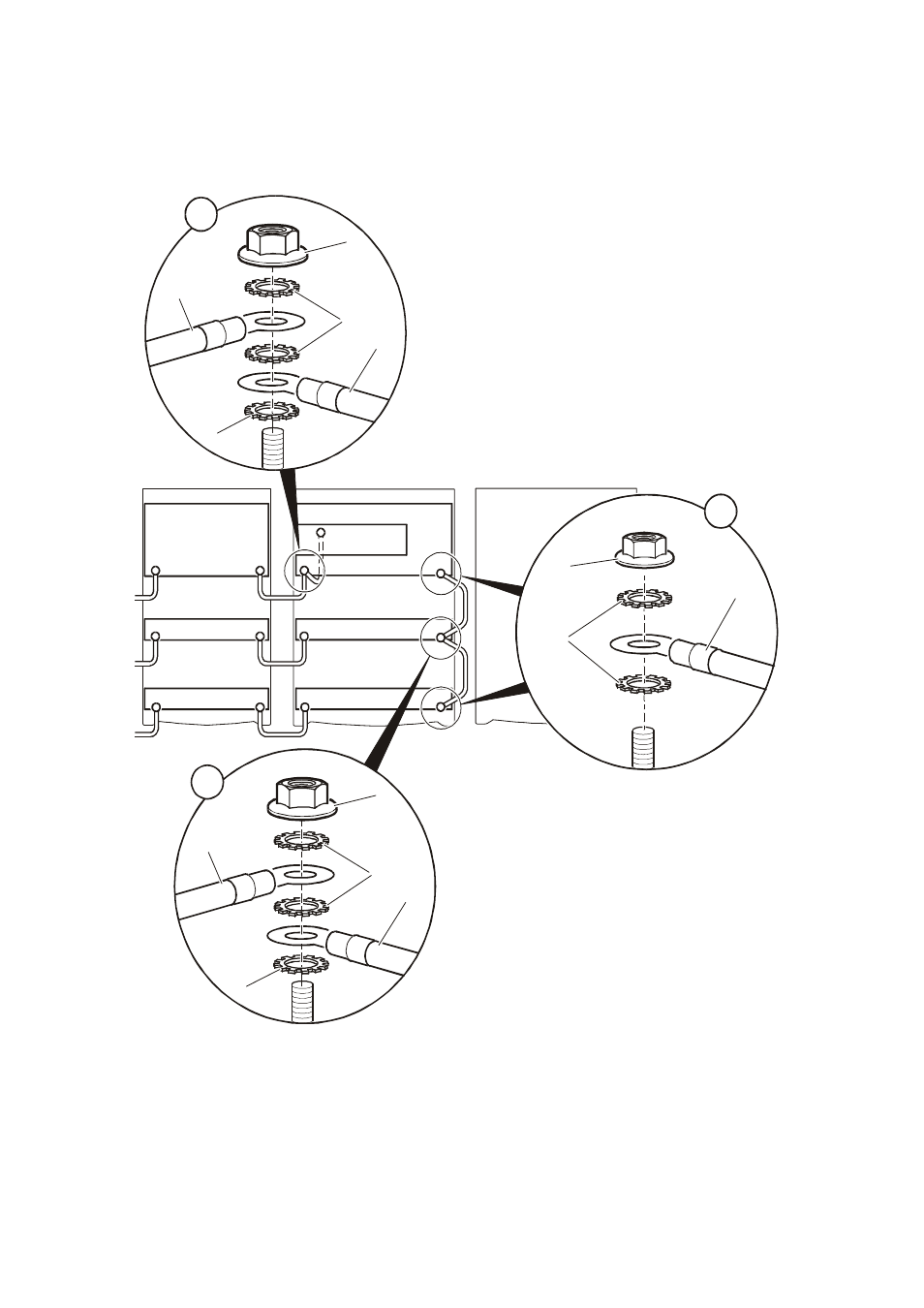

1. Прикрепите свободный конец одного
заземляющего провода
длиной 8 дюймов и
одного заземляющего провода
длиной 24
дюйма к шпильке заземления устройства на
желобе для блока распределения питания
(PDU/БРП) и закрепите их с помощью трех
шайб M6
и гайки M6
(прилагается), как
показано на рисунке.
2. Прикрепите два заземляющих провода
длиной 24 дюйма: один – к передней части
желоба на блоке распределения питания
(PDU/БРП), второй – к передней перегородке,
и закрепите каждый с помощью двух шайб
M6
и гайки M6
(прилагается), как
показано на рисунке.
3. Подсоедините свободные концы
заземляющих проводов
к шпильке
заземления устройства на средней
перегородке (непосредственно перед
желобом на блоке распределения
питания (PDU/БРП)) и закрепите их
с помощью трех шайб M6
и гайки M6
(прилагается), как показано на
рисунке.
