9
Четырехточечное стоечное крепление NetShelter — установка
Установка оборудования
В этом разделе предоставляется информация о том, как устанавливать монтируемое в стойку
оборудование в четырехточечные стоечные крепления NetShelter. Более подробная информация
содержится в инструкциях, прилагаемых к оборудованию.

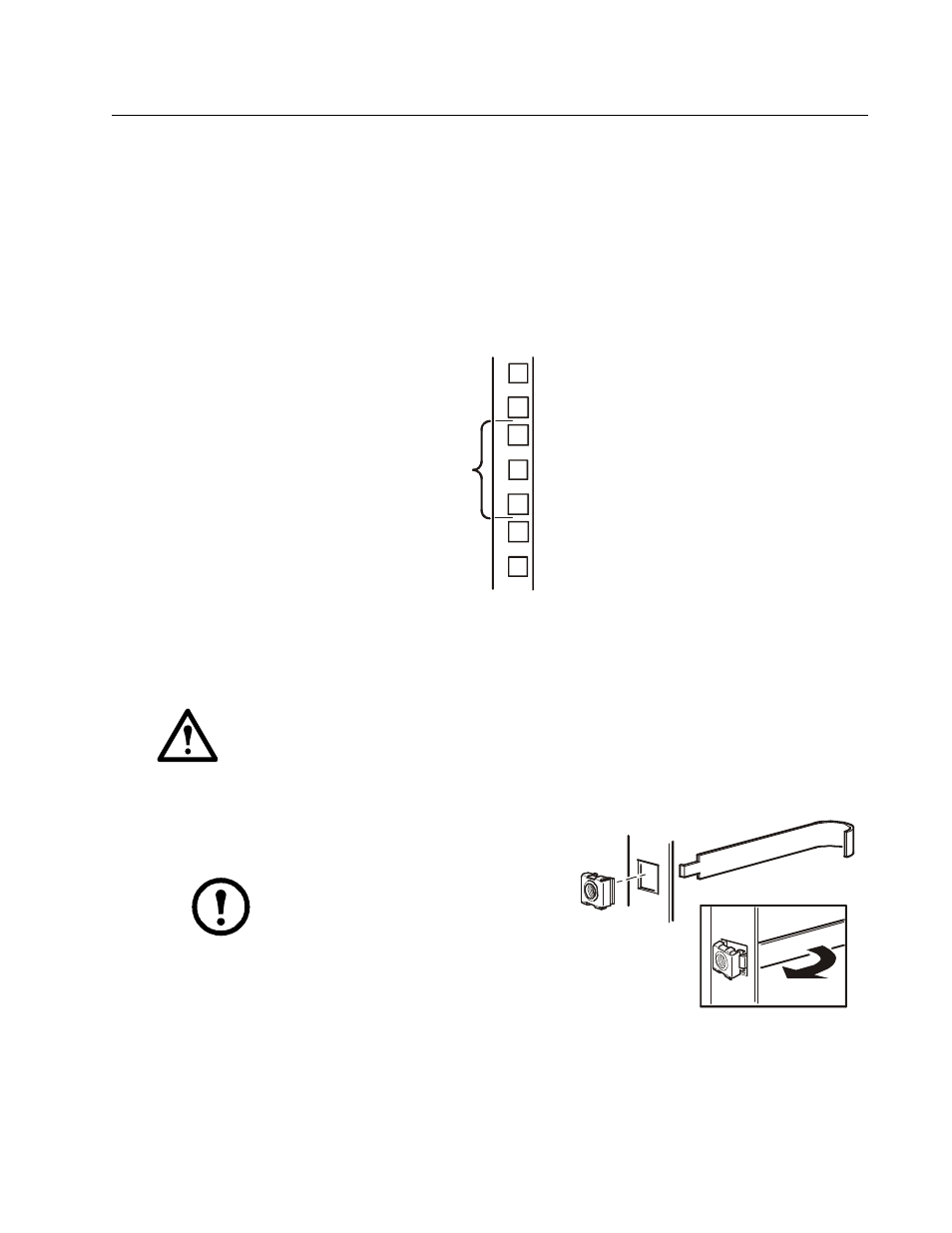

Методика определения одного отсека (U-пространства) на вертикальном
монтажном фланце
При установке оборудования следует определить верхний и нижний края U-пространства
на монтажных фланцах. Каждое третье отверстие на монтажных фланцах стойки NetShelter
пронумеровано, что указывает на середину одного U-пространства. U-пространство состоит
из одного из таких пронумерованных отверстий вместе с одним отверстием непосредственно
над и под ним, как показано на рисунке.
Установка гаек в обойме
Компания APC предлагает комплект болтов и гаек (AR8100) для использования с квадратными
отверстиями.
Предупреждение. Установите гайки в обойме горизонтально, чтобы
дужки вошли в зацепление с боковыми сторонами квадратного отверстия.
НЕ устанавливайте гайки в обойме вертикально, чтобы дужки вошли
в зацепление с верхней и нижней сторонами квадратного отверстия.
1. Вставьте гайку в обойме в квадратное отверстие,
зацепив одну дужку узла гайки за дальнюю
сторону отверстия.
Примечание. Устанавливайте
гайки в обойме на внутренней стороне
вертикального монтажного фланца.
2. Поставьте инструмент для установки гаек
в обойме (входит в комплект поставки) на другой
край гайки в обойме и потяните за него, вставив
гайку в рабочее положение (сопровождается щелчком).
Снятие гаек в обойме
1. Отверните все установленные болты.
2. Обхватите монтажную гайку и сожмите ее края, чтобы извлечь гайку из квадратного
отверстия.
1 U
7
6
5
ns
00
14
a
