ACAC10022 Стопорный клапан — Установка
(дополнительно для ACRD100 и ACRD101)

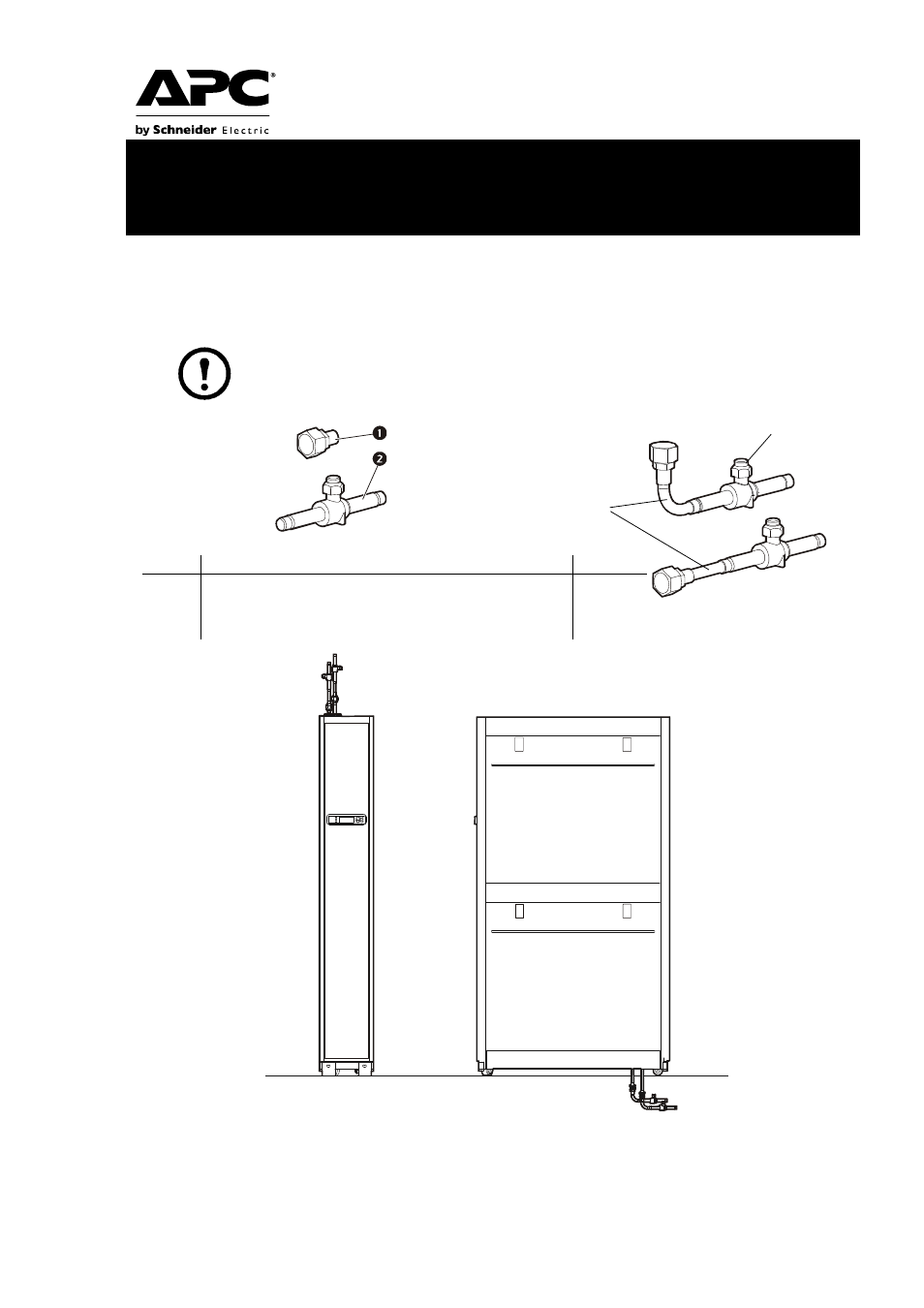

Устанавливайте стопорные клапаны, как показано на рисунке. Не припаивайте соединения
мягким припоем; их необходимо припаивать твердым припоем, используя поставляемые в
комплекте прокладки Teflon
®
. Убедитесь, что штоки клапанов расположены в направлении,
обеспечивающем легкий доступ. Удалите крышки штоков для регулировки клапанов.
Примечание: Клапаны медные; переходники Rotolock - медь или никелированная
медь.
na2
73
5a
na
30
11
a
Перечень деталей
Элемент Описание Количество
 Переходник Rotolock 2
Прокладка Teflon (включена в комплект, но не показана на рисунке) 2
 Шаровой клапан 2
Крышка штока клапана Нижний подвод труб
Верхний подвод труб
Длина этой секции
трубопровода, приобретенного
пользователем, определяется
при установке.
na
27
3
1
a
