3 аудиоразъемы ac’97 / hd – Инструкция по эксплуатации Antec P280
Страница 19
19
Контакт
Имя сигнала
(HDA)
Контакт
Имя сигнала
(AC’97)
1
MIC2L
1
MIC In
2
AGND
2
GND
3
MIC2R
3
MIC Power
4
AVCC
4
NC
5
FRO-R
5
Line Out(R)
6
MIC2_JD
6
Line Out(R)
7
F_IO_SEN
7
NC
8
Key (no pin)
8
Key (no pin)
9
FRO-L
9
Line Out(L)
10
LINE2_JD
10
Line Out(L)
3.3

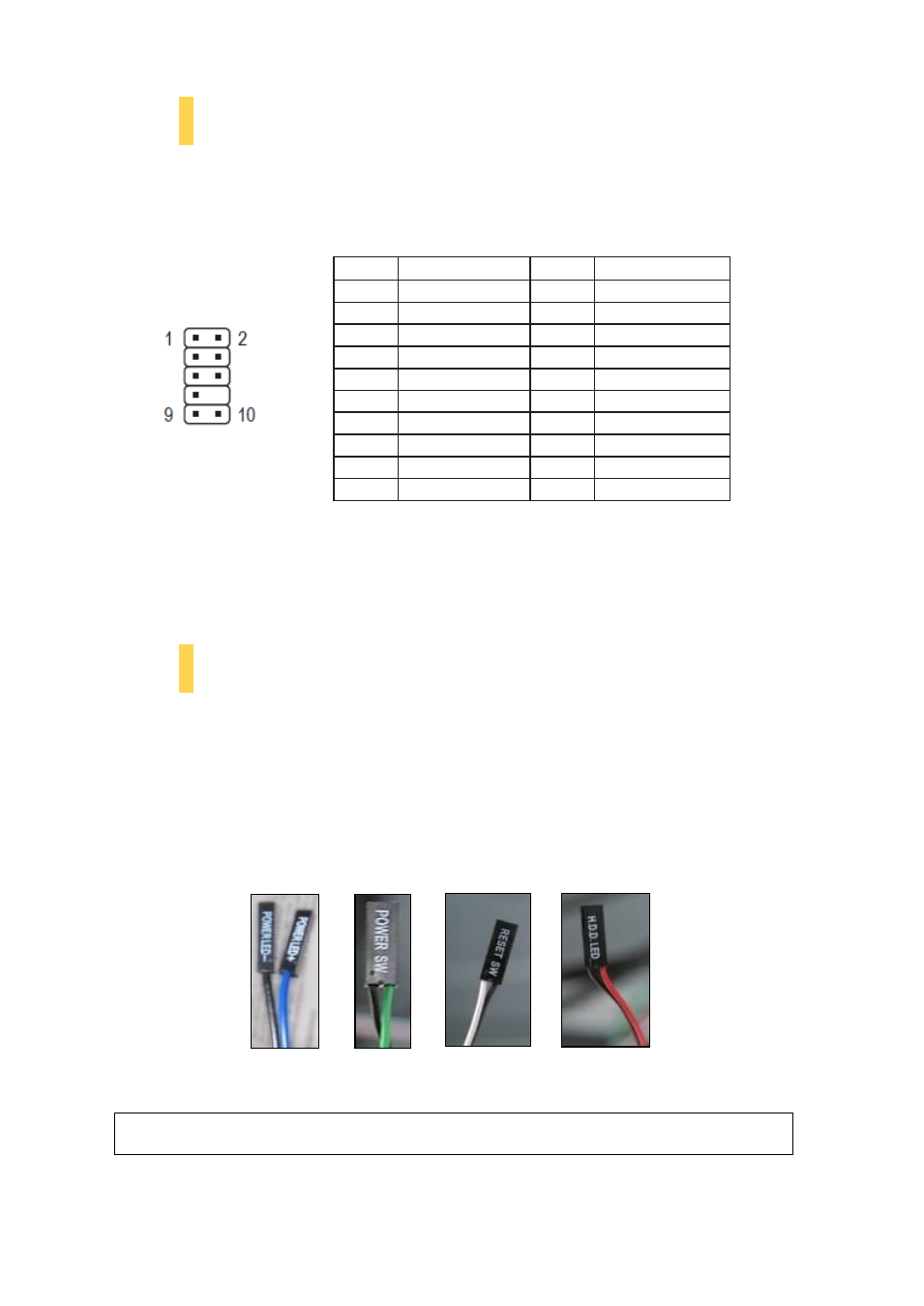

Аудиоразъемы AC’97 / HD
На передней панели корпуса располагаются стандартный 10-контактный разъем Intel® AC’97 и
10-контактный разъем Intel® HDA (High Definition Audio - звук высокого разрешения).
В зависимости от модели Вашей материнской платы, Вы можете подключить или разъем AC’97
или HDA. Определите расположение внутренних аудиоразъемов материнской платы или
звуковой карты и подсоедините их соответствующим кабелем. Обратитесь к руководству по
эксплуатации вашей материнской платы или звуковой карты для схемы позиции контактов.
Даже если система поддерживает оба стандарта, можно использовать только один разъем.
3.4
Кнопки питания / перезагрузки / LED индикаторы работы
жесткого диска
На передней панели расположены LED индикаторы работы жесткого диска и кнопки питания и
перезагрузки. Соедините их с соответствующими разъемами на системной плате. Схему
контактов смотрите в руководстве к системной плате. Для LED индикаторов цветные провода -
для положительных контактов (+). Белые или черные провода - для отрицательных (–). Если
индикатор не светится при включении питания системы, попробуйте поменять провода
местами. Подробнее о подключении индикаторов к системной плате смотрите в руководстве
пользователя системной платы.
Примечание: Для выключателей полярность не имеет значения (положительная и отрицательная).
Выводы переключателей на передней панели
