5

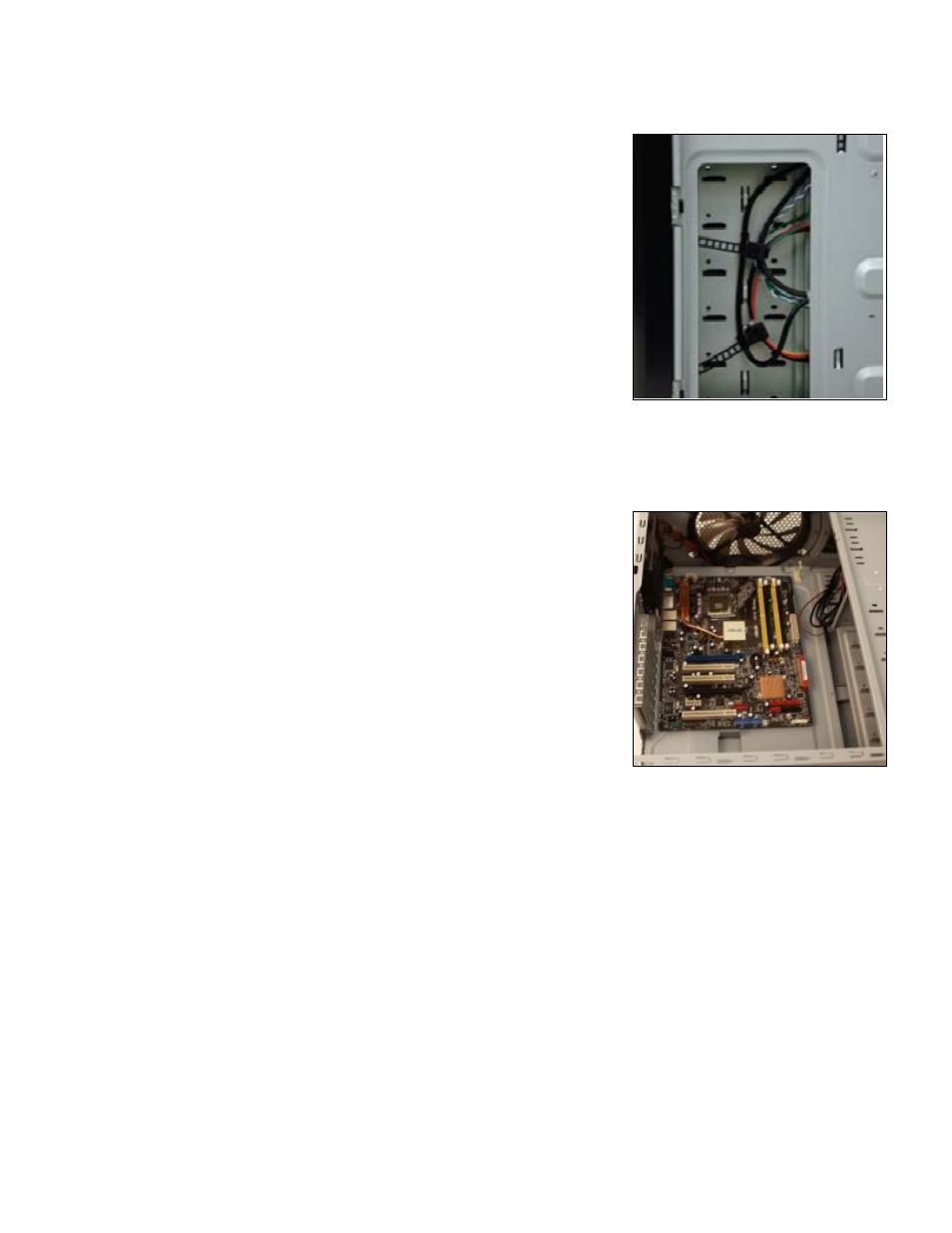

2.3 РАЗМЕЩЕНИЕ КАБЕЛЕЙ
За отсеком 3,5-дюймового дисковода находится отделение для
размещения кабелей. В этом отделении можно аккуратно
разместить и закрепить кабели.
1.
Снимите правую стенку корпуса, как описано в разделе 2.1.
2. За стенкой отсека для 3,5-дюймового дисковода откроется
отделение для размещения и фиксации кабелей.
3. Размещайте и фиксируйте кабели в этом отделении. Здесь они
не будут препятствовать прохождению воздушного потока, а
значит, обеспечат лучшее охлаждение корпуса.
4. Пользуйтесь кабельными стяжками для фиксации кабелей.
2.4
УСТАНОВКА МАТЕРИНСКОЙ ПЛАТЫ
1. Положите корпус открытой стороной вверх.
Должны быть видны отсеки для дисководов и
блок питания.
2. Убедитесь, что панель ввода-вывода подходит
для устанавливаемой материнской платы. Если
имеющаяся в корпусе панель ввода-вывода не
подходит, обратитесь к производителю
материнской платы за подходящей панелью.
3. Совместите крепежные отверстия на
материнской плате с отверстиями для
крепежных втулок, запомнив, какие отверстия
совпадают. Не у всех материнских плат
крепежные отверстия соответствуют всем
крепежным отверстиям на корпусе; это
нормально и никак не сказывается на работе
оборудования.
4. Снимите материнскую плату, подняв ее.
5. Установите крепежные втулки должным образом
и поставьте на них материнскую плату.
6. Прикрепите материнскую плату к крепежным
втулкам при помощи винтов с крестообразным
шлицем.
Примечание:
В корпусе Six Hundred V2 предусмотрено отверстие на панели крепления материнской платы
под
центральный процессор, которое позволяет менять радиатор ЦП, не снимая материнскую
плату.
