4
УСТАНОВКА ЖЕСТКИХ ДИСКОВ
Внутри отделения жестких дисков имеется одна скоба для накопителей жестких дисков с мягкими
силиконовыми уплотнителями. Скоба может держать два накопителя жестких дисков.
1. Извлеките четыре винта, расположенные на скобе сверху, и
выньте скобу из отделения.
2. Установите в эту скобу левую сторону накопителя жестких
дисков (если смотреть на него спереди) через нижние
силиконовые
уплотнители и закрепите с помощью
специальных винтов, имеющихся в комплекте.
Примечание: Не затягивайте слишком сильно. Если затянуть
винты слишком сильно, из-за этого уменьшится способность
силиконовых уплотнителей гасить вибрацию и шум.

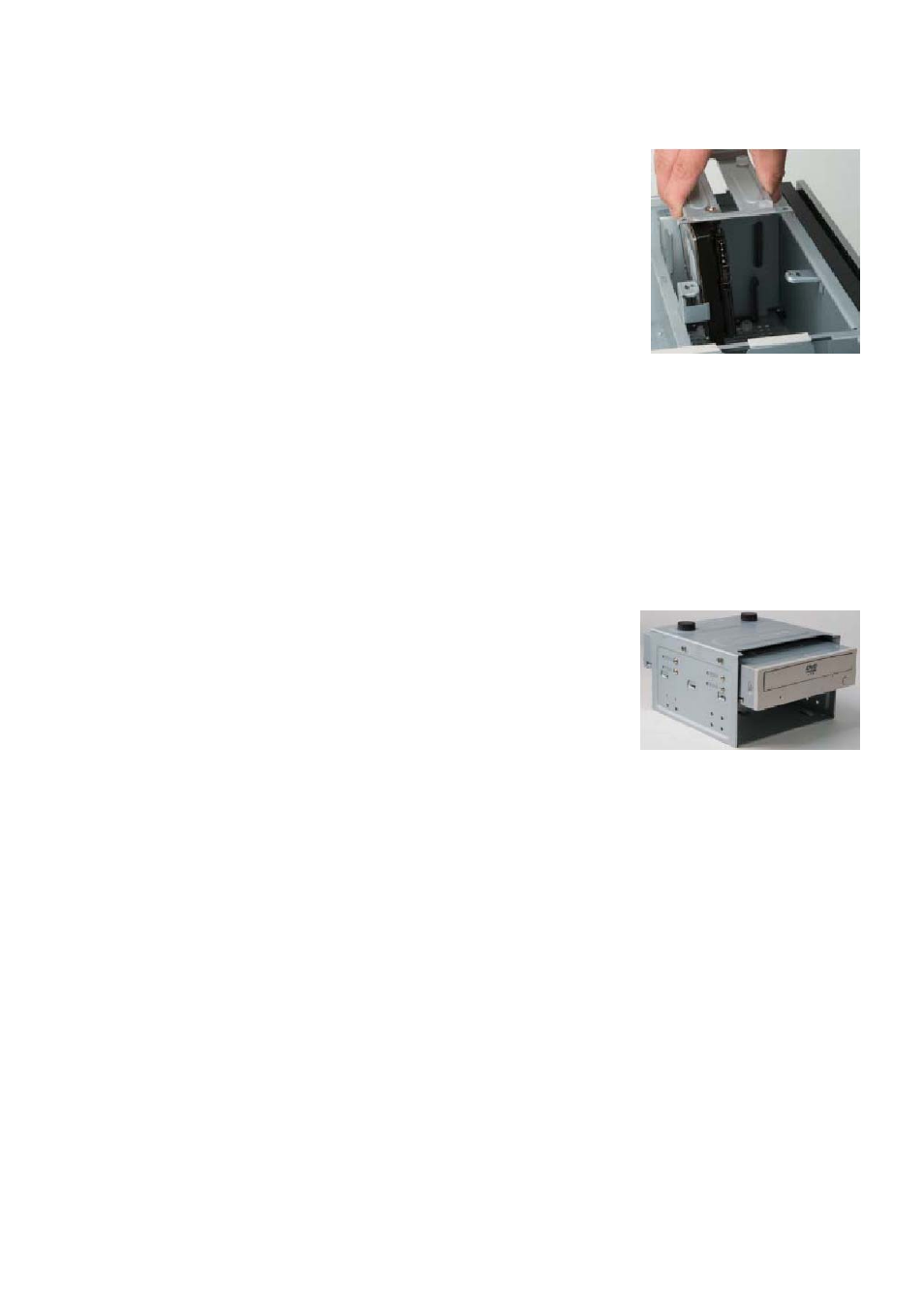

Рис. 3
3. Верните скобу с установленным в ней накопителем жестких дисков обратно в корпус. Каждый
жесткий диск должен опуститься на два мягких силиконовых уплотнителя, уже установленных
заранее на дно корпуса. Не обязательно, но желательно закрепить жесткие диски винтами
через нижние уплотнители.
4. Закрепите скобу имеющимися винтами.
5. Найдите 4-контактный разъем Molex или SATA на блоке питания и подсоедините его к
соответствующему разъему питания на устройстве.
Установка устройства 5.25”:
В корпусе NSK 2480 имеется откидная корзина для жестких дисков, которую вместе с дисководом
легко вынимать и вставлять. Эта корзина вмещает одно устройство 5.25”.
Для установки внешнего устройства 5.25”
1. Извлеките откидную дисковую корзину из корпуса.
2. Снимите соответствующую крышку с того отсека для
накопителей, где вы собираетесь установить это устройство.
3. Вставьте устройство 5.25” в корзину. Закрепите накопитель с
помощью прилагаемых винтов. (См. рис. 4)
4. Найдите 4-контактный сетевой разъем Molex или SATA,
имеющийся на блоке питания, и подсоедините к
соответствующим разъемам питания на этом устройстве.
СИСТЕМА ОХЛАЖДЕНИЯ
120 мм вентиляторы TriCool TM
Корпус NSK 2480 поставляется с уже установленными двумя 120 мм вентиляторами TriCool. Эти
вентиляторы находятся рядом с процессором и установлены таким образом, что выдувают воздух
из корпуса. Пожалуйста, оставляйте зазор, по меньшей мере, 1 дюйм (2,5 см) между левой
панелью корпуса и чем-либо, что может блокировать поступление воздушного потока в блок
питания. Это необходимо для достаточного охлаждения блока питания.
Эти вентиляторы имеют трёхскоростной переключатель, который позволяет переводить каждый
вентилятор в режим бесшумной работы, рабочий режим и режим максимального охлаждения.
(См. следующие характеристики). Подсоедините большой 4-контактный штекер блока питания к 4-
штырьковому разъему на вентиляторе.
Примечание: По умолчанию установлена низкая скорость (Low). Мы рекомендуем эту скорость
для максимизации бесшумности работы.
Примечание, касающееся использования контроллеров скорости вентиляторов TriCool:
Минимальное напряжение, необходимое для приведения в действие типичного вентилятора
TriCool™ составляет 5 В. Если выполняется подсоединение вентилятора(ов) к устройству
управления вентиляторами или к разъёму Fan-Only (только вентилятор), который есть на
некоторых блоках питания Antec, рекомендуется установить переключатель скорости вентилятора
на значение High (высокая). Устройство управления вентиляторами регулирует скорость
Рис. 4
